Рабочая документация в интерьере
Курс-справочник о рабочей документации. Разбираемся, из каких чертежей состоит полный комплект рабочки, как связаны между собой листы альбома и какую информацию ждут подрядчики на каждом этапе. Практикуемся на проекте квартиры: создаем обмерный план, спецификации, развертки и монтажные схемы.
-
Даты и время:Сентябрь ↓ ↑
-
Расписание уточняется
-
Длительность:3 месяца
-
Студентам35 300 ₽
-
Всем47 700 ₽
Расписание уточняется
БЕЗ РАБОЧЕЙ ДОКУМЕНТАЦИИ НЕВОЗМОЖНО ПЕРЕЙТИ ОТ КОНЦЕПЦИИ К РЕАЛИЗАЦИИ ПРОЕКТА
Вы учитесь на дизайнера интерьера — и уже освоили софт. Делаете концепции и собираете мудборды, но не знаете, как подступиться к рабочке, потому что в вузе ей уделяют мало внимания, а готовые примеры редко доступны целиком. Вы боитесь брать первые проекты, потому что не знаете, как реализовать свой концепт.
Вы уже делали интерьеры, но плохо понимаете, где должны быть розетки и выключатели и как привязывать сантехнику — и не только. От проекта к проекту состав комплекта меняется, оформление каждый раз приходится изобретать заново. Подрядчики трактуют ваши чертежи по-своему, клиент получает не то, а вы тратите время на переделки.
Вы делаете концепции, эскизы и визуализации, но рабочую документацию обходите стороной: либо отдаете на аутсорс, либо ограничиваете проект концепцией. У вас не получается доводить проекты до конца самостоятельно, потому что рабочка сильно пугает. Вы не контролируете процесс и видите, что реализованные интерьеры отличаются от того, что вы задумывали.
- Что такое рабочая документация для квартиры и кто с ней работает: дизайнер, прораб, мастера, инженеры, заказчик.
- Состав полного альбома РД: какие листы обязательны, какие — опциональны.
- Стандарты оформления: штампы, масштабы, условные обозначения, типы линий, слои.
- Форматы листов и сложение: альбом А3 как базовый стандарт.
- Что делать, когда чертеж больше формата.
- Логика нумерации листов и формирования альбома. Версионность чертежей.
- Что такое читабельный чертеж. Типичные ошибки оформления.

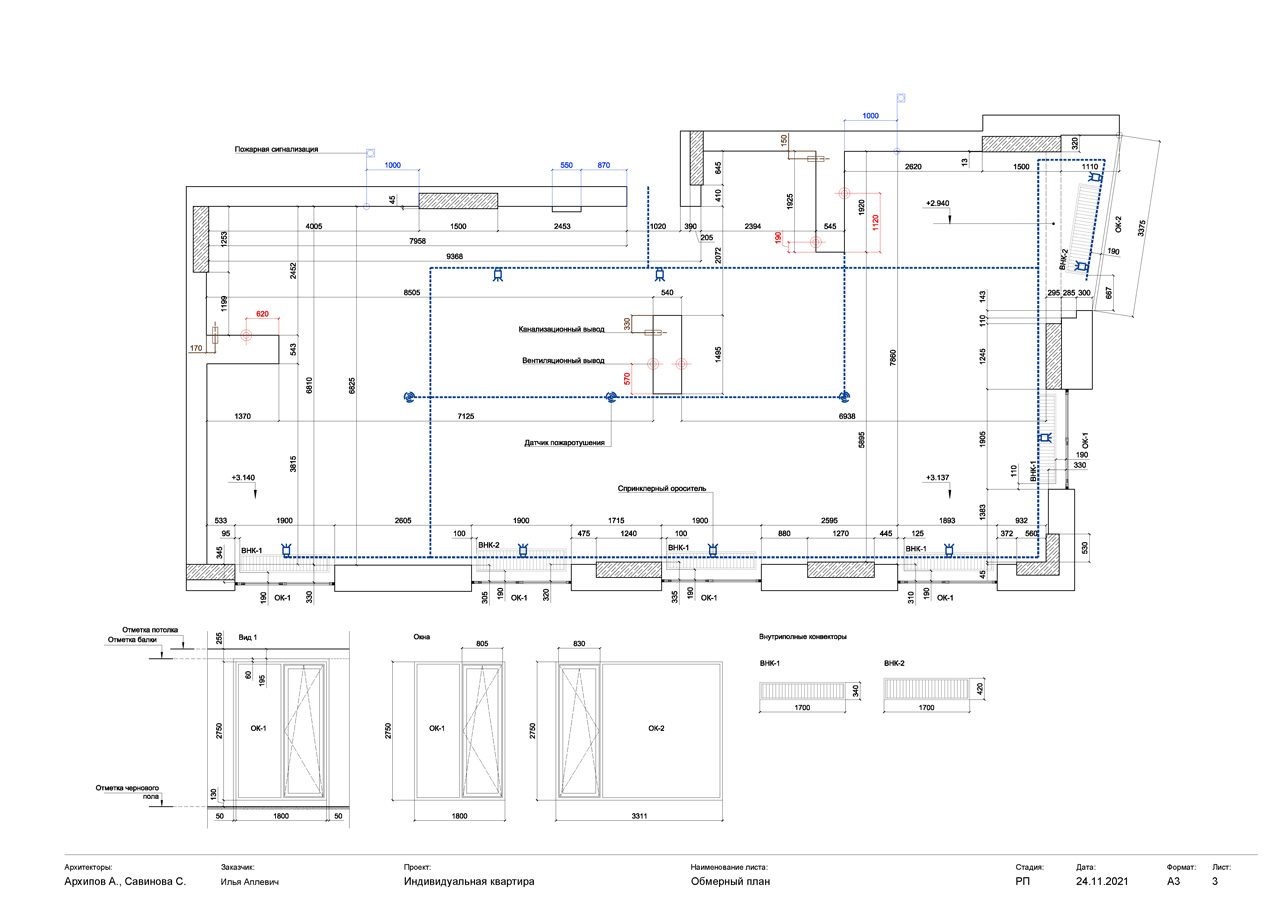

- Методика обмера квартиры: с чего начинать, какой инструмент использовать, как фиксировать данные.
- Привязки несущих конструкций, стояков, вентканалов, ниш, выступов.
- Фиксация существующих коммуникаций: водоснабжение, канализация, отопление, электрика, слаботочка.
- Работа с БТИ и техническими паспортами. В каких случаях им нельзя доверять.
- Фотофиксация и обмерный обход: что снимать и как это потом использовать.
- Типичные ошибки на этапе обмера.
- План демонтажа как отдельный лист: зачем он нужен, что на нем показывается, как читает бригада.
- Объем демонтажных работ: как показать так, чтобы строители не снесли лишнее.
- Несущие и ненесущие стены в типовых сериях, что можно сносить, что нельзя.
- Согласуемые и несогласуемые перепланировки: что нужно знать дизайнеру до согласования с заказчиком.

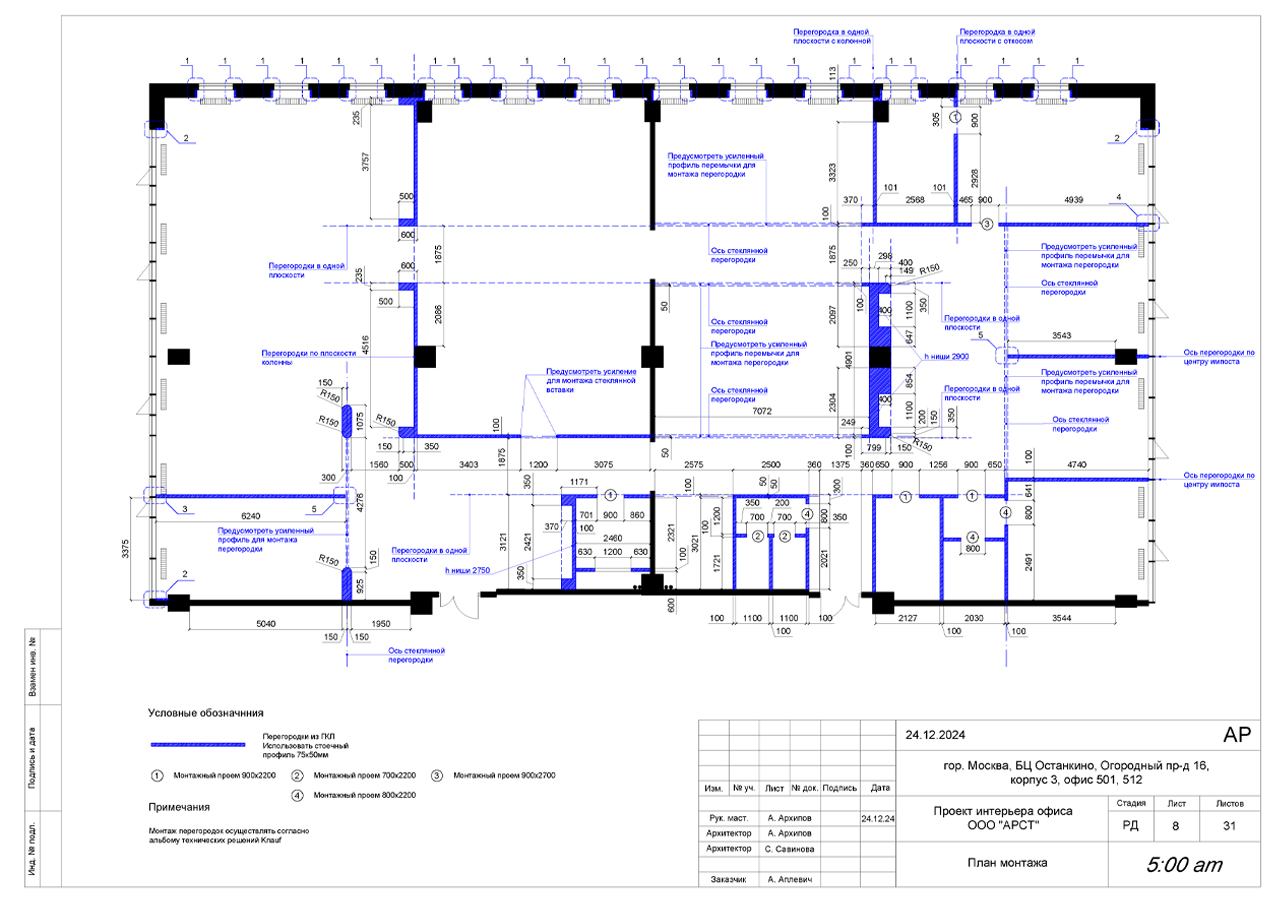

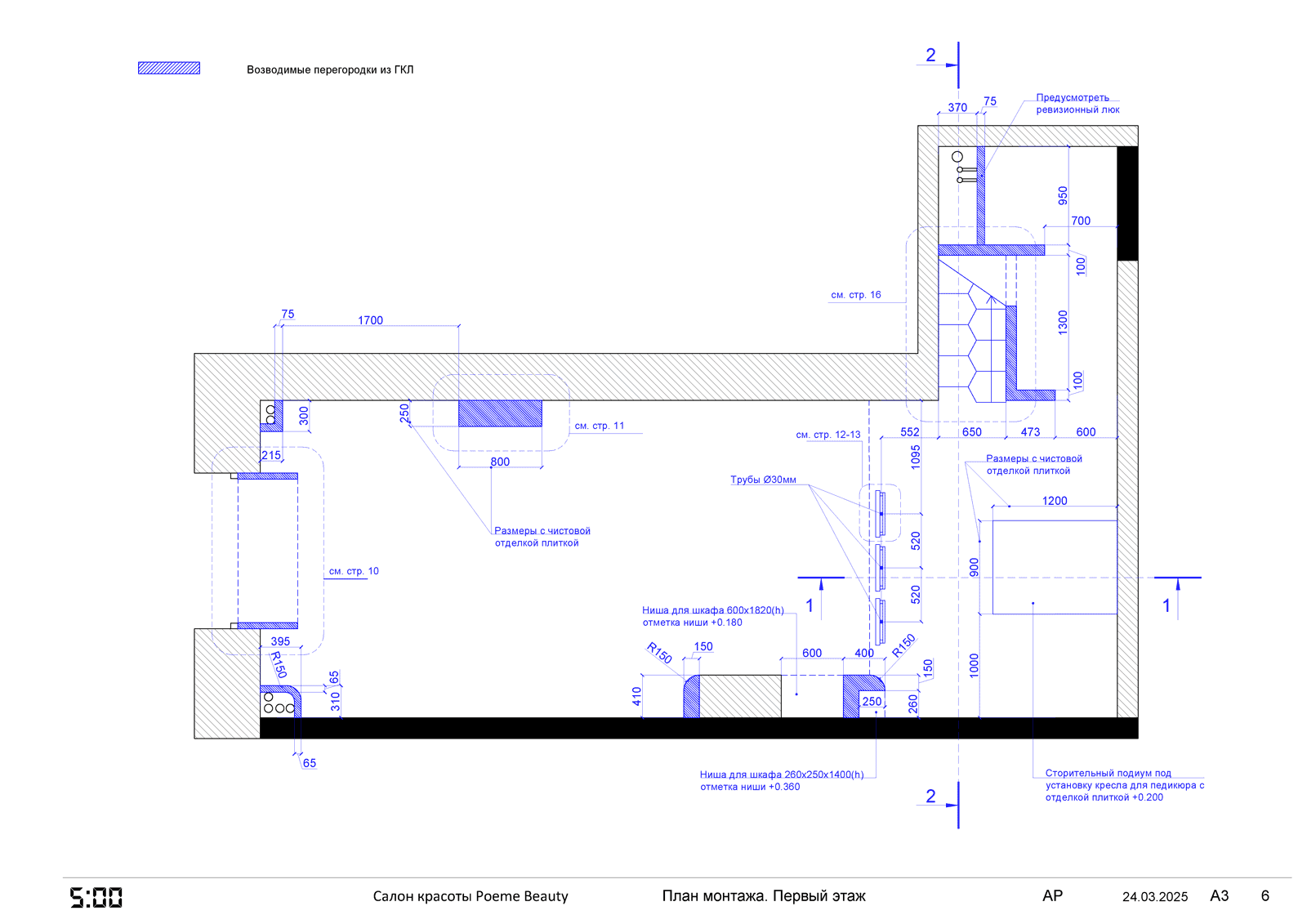

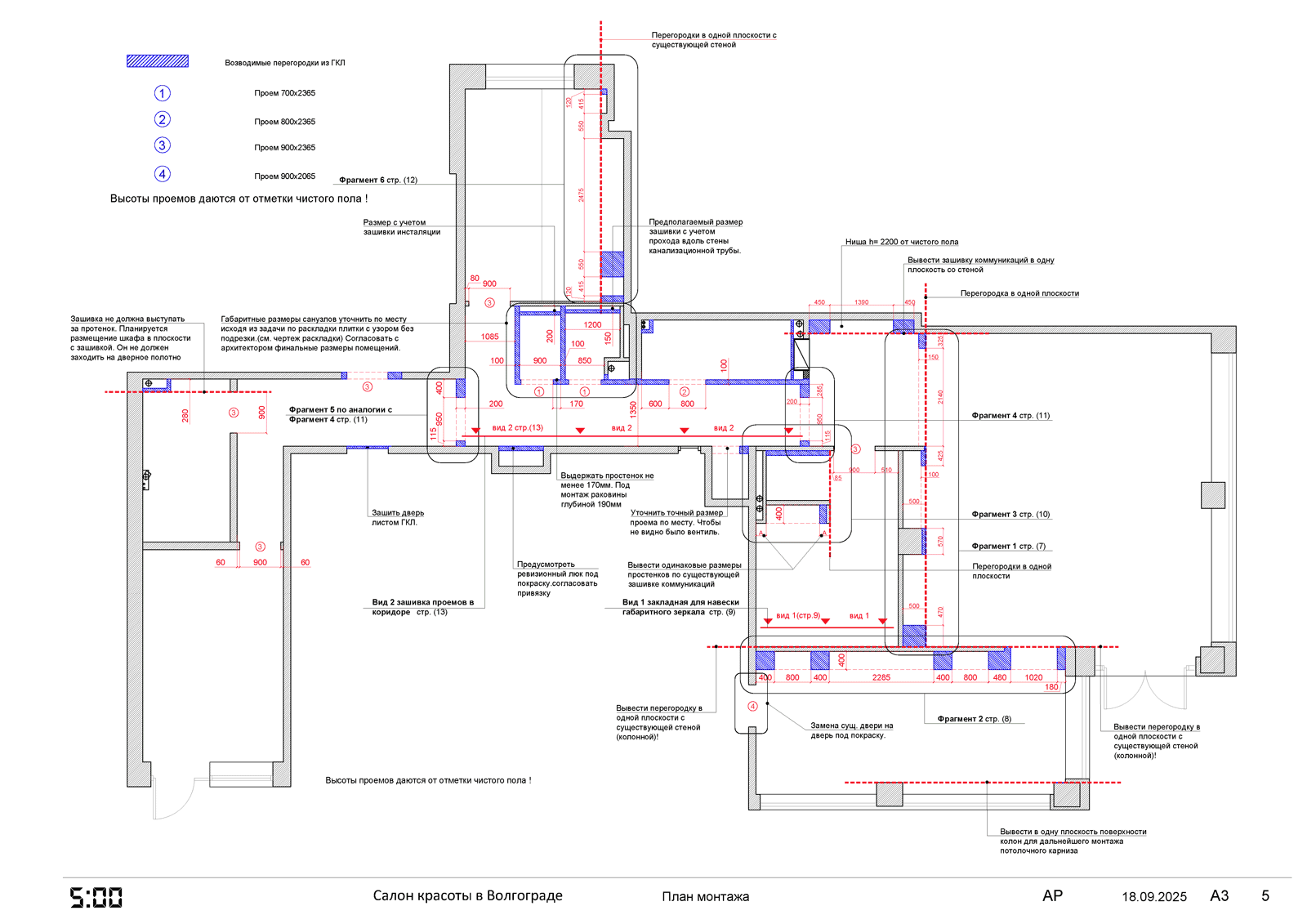

- План монтажа: возводимые перегородки, их типы, привязки, толщины, проемы.
- Логика перехода от демонтажа к монтажу в составе комплекта.
- Планировочный план как основа всего комплекта: его связь со всеми последующими листами.
- Расстановка мебели и оборудования с маркировкой и привязками.
- Простановка размеров: какие цепочки нужны на плане, как избежать перегруза и противоречий.
- Эргономика квартиры в чертежах: проходы, зоны обслуживания, открывание дверей.
- Габариты, которые нужно показать на плане для строителей.
- Условные обозначения мебели, сантехники, бытовой техники.
- Связь планировочного плана с развертками и спецификациями.
- План полов: материалы, отметки уровней, переходы между помещениями.
- Деформационные швы, пороги, стыки разных покрытий.
- Раскладка плитки в санузле и на кухне: логика рисунка, точка начала, привязка к осям.
- Подрезки. Как минимизировать обрезки и где их размещать.
- Узлы примыкания плитки к стенам, ванне, полу с подогревом.
- Теплый пол: схема укладки, привязка, отметки на плане
- План потолка: типы конструкций (гипсокартон, натяжной, комбинированный), высотные отметки
- Многоуровневые потолки в квартире, ниши, парящие конструкции

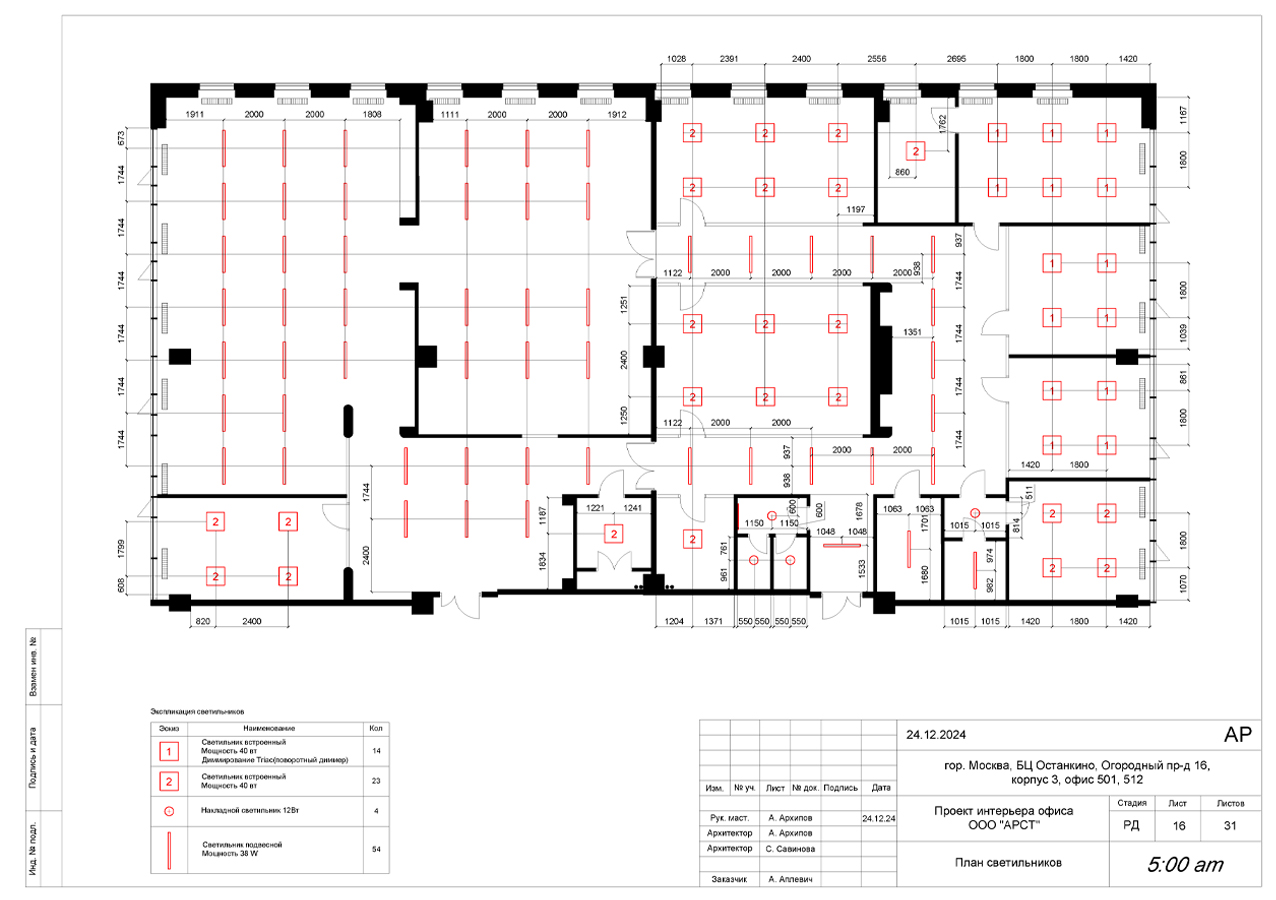

- Привязка световых точек: основной свет, акцентный, декоративная подсветка
- Скрытые карнизы для штор и подсветки: как показать на чертеже
- Связь плана потолков с планом электрики и развертками
- Согласование высот потолков с дверными проемами и шкафами под потолок

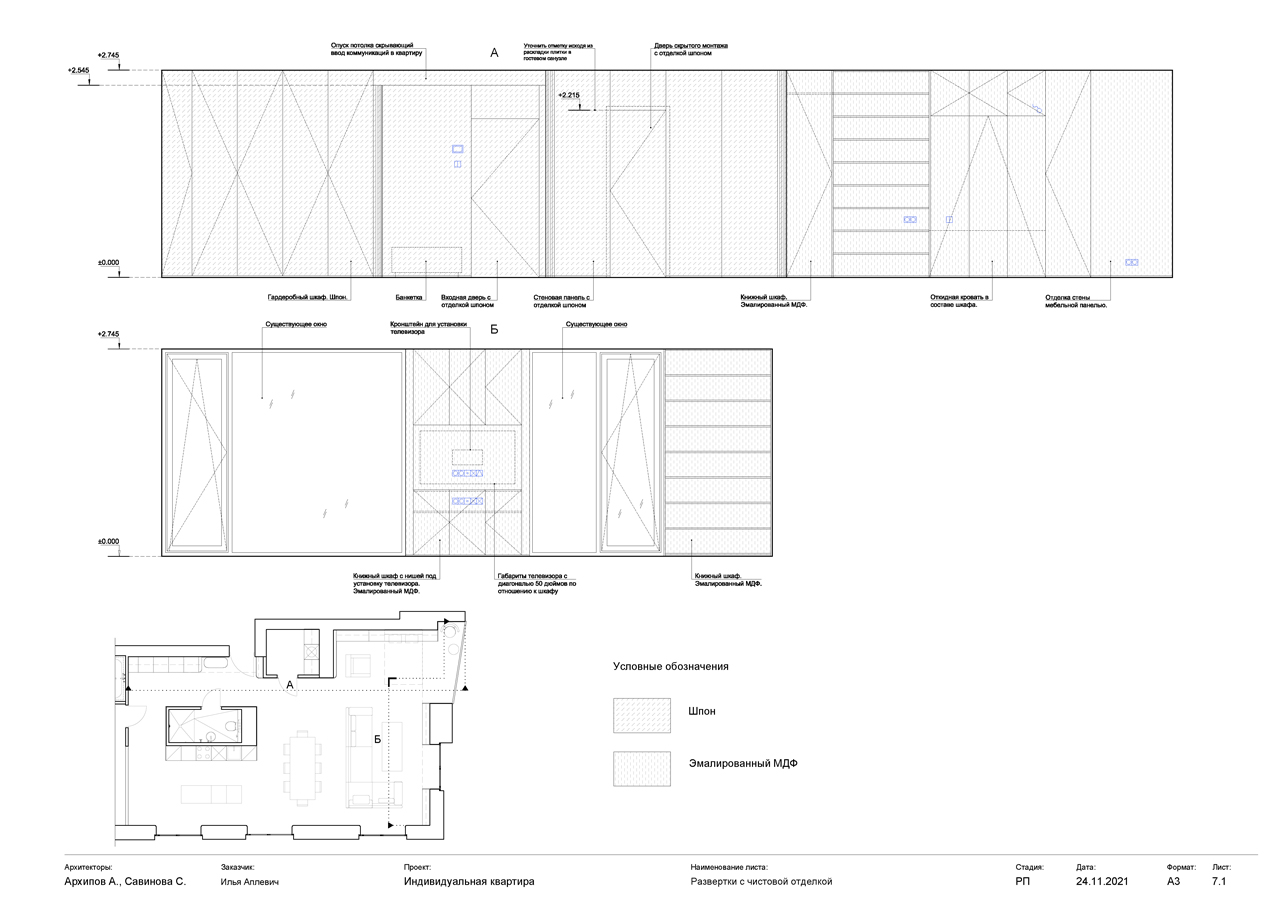

- Когда развертка обязательна, а когда можно обойтись без нее
- Что показывается на развертке: отделка, столярные изделия, ниши, выключатели, розетки
- Маркировка отделочных материалов на развертках, связь со спецификациями
- Узлы и детали: примыкания плитки, откосы, ниши, обходы коммуникаций, в каких случаях нужен крупный план
- Развертки санузла, кухни, прихожей, гостиной: специфика каждого помещения
- Согласование разверток с планом полов, потолков и электрики

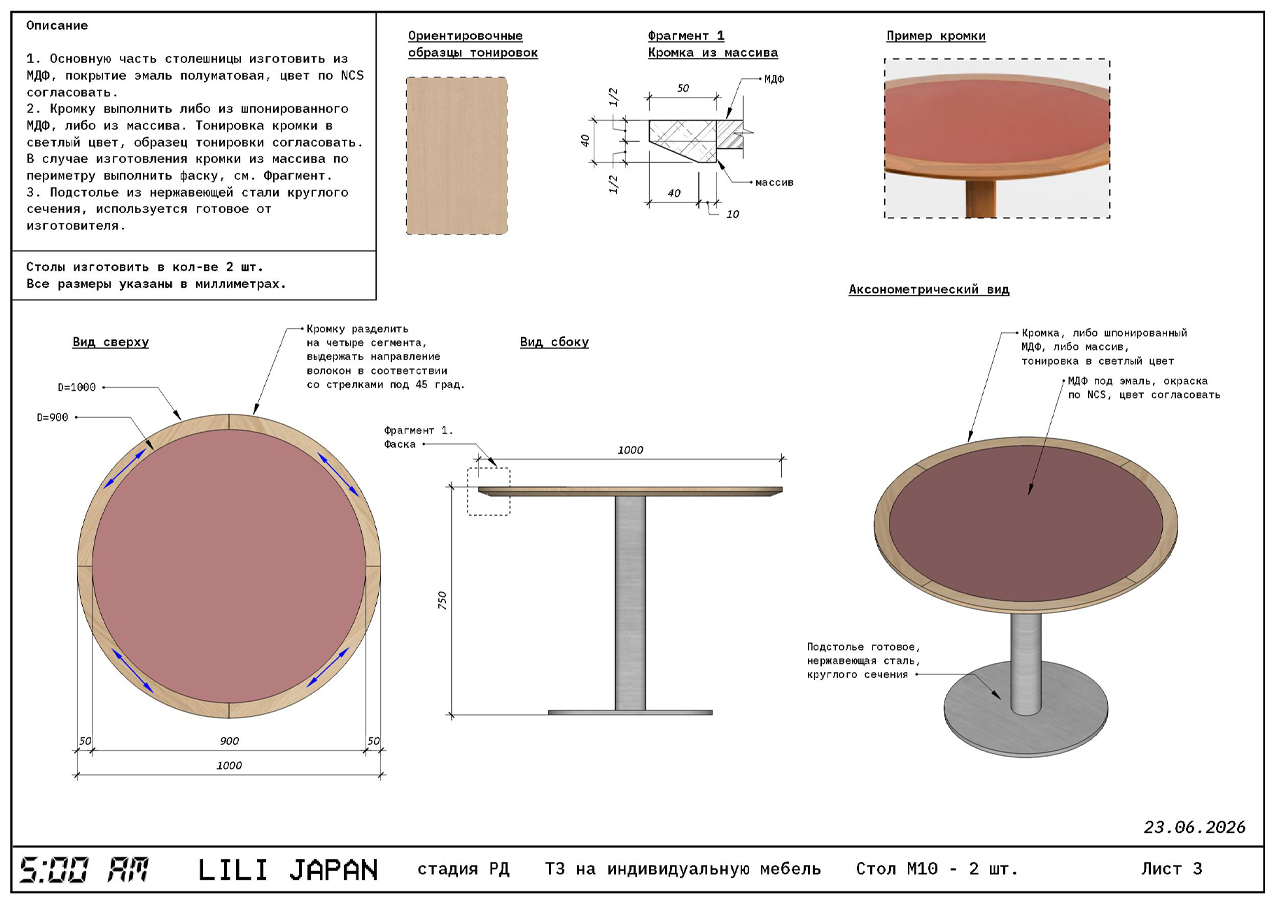

- Состав чертежей на мебель: фасады или развертки, планы, сечения, узлы
- Встроенные шкафы и гардеробные: привязки, внутреннее наполнение, фурнитура, привязка к стенам и потолку
- Кухня на заказ: проектные чертежи, согласование с электрикой и сантехникой, ТЗ для производителя
- Столярные изделия: двери, подоконники, столешницы, перегородки, декоративные стеллажи
- Подсветка мебели и интеграция с электрикой

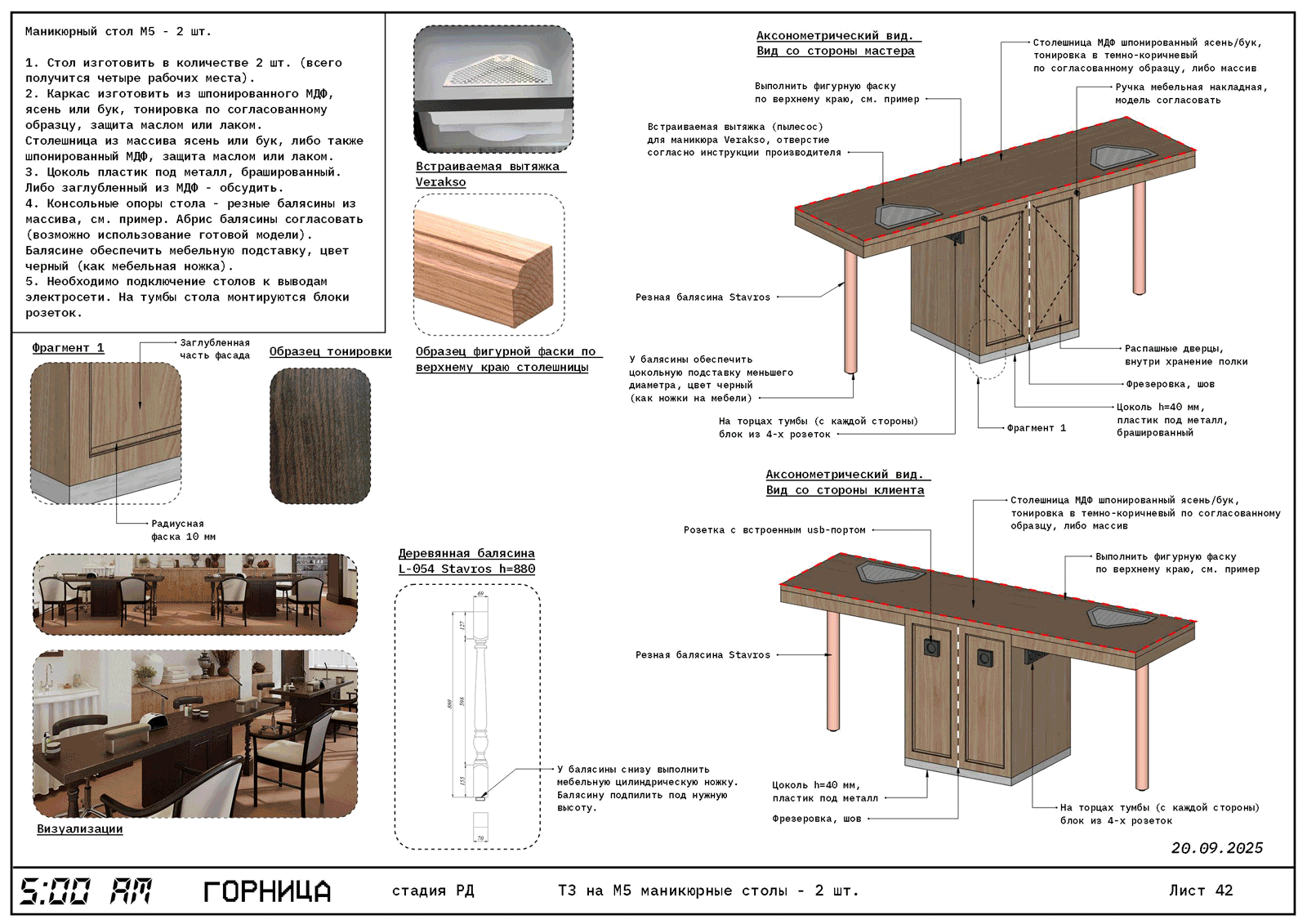

- ТЗ для столяра или производителя: что входит в пакет, в каком виде передавать, как фиксировать согласования
- Связь чертежей на мебель с развертками стен, планом потолков и спецификациями

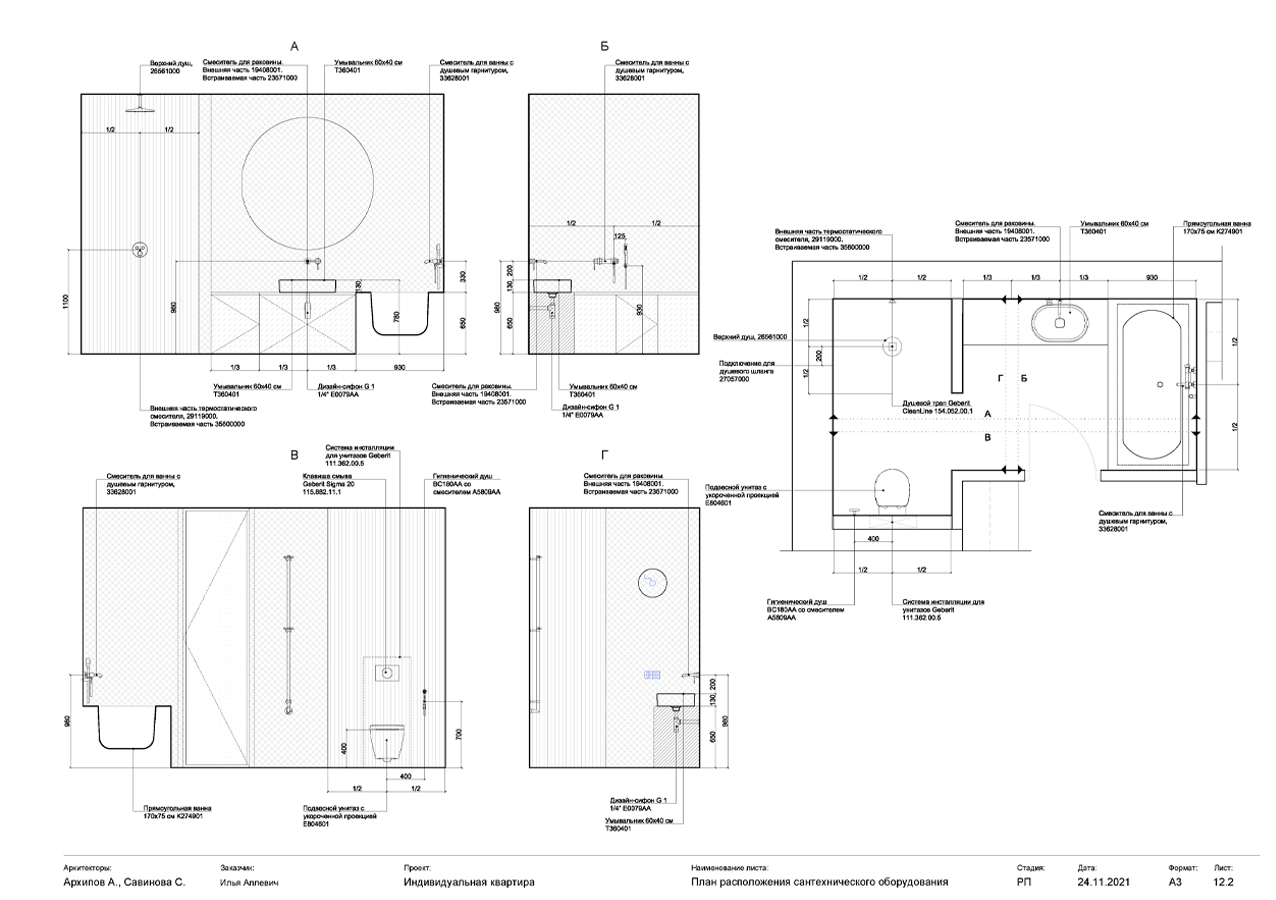

- Расстановка сантехнических приборов в квартире, типовые ошибки
- Привязки: к стене, к углу, к стояку, что выбирать в каждом случае
- Гидроизоляция в санузле и на кухне: что должно быть на чертеже
- Разводка водопровода и канализации в объеме, достаточном для координации с инженером
- Полотенцесушитель: типы, привязка, разводка
- Развертки санузла: проектирование на стадии чертежей, а не на стройке
- План расстановки розеток, выключателей и светильников
- Привязки розеток и выключателей: высоты, расстояния, связь с мебелью
- Группы освещения: основной свет, акцентный, ночной, управление
- Слаботочка в квартире: интернет, ТВ, домофон, охранная сигнализация
- Электрика в кухне: привязка к технике, мощности, выделенные группы
- Электрика в санузле: зоны безопасности, влагозащищенные розетки и светильники
- Связь плана электрики с потолками, развертками и расстановкой мебели
- Спецификация мебели: что включать, как структурировать, как связать с планировкой
- Ведомость отделки: логика заполнения, связь с развертками и планами
- Спецификация дверей и окон, столярных изделий
- Спецификация сантехники, светильников, бытовой техники
- Сборка финального альбома: порядок листов, нумерация, оглавление
- Передача комплекта подрядчику: что и в каком виде, как фиксировать версии и изменения
- Авторский надзор глазами рабочей документации: какие чертежи спасают на стройке, а какие нет
