ArchiCAD. Примеры рабочих альбомов

4 альбома из реальной практики и 1, который можете сделать вы

Полина Патимова

16.12.2021

Время чтения: 15 минут

Мы часто рассказываем о возможностях ArchiCAD и уже объясняли, как архитекторы и дизайнеры интерьера используют его в своей работе. А теперь мы решили показать реальные рабочие альбомы — их все можно увеличить и полистать. По каждому из них реализованы или прямо сейчас реализуются проекты.

В конце статьи показываем альбом, который можно сделать на курсе «ArchiCAD. Интерьеры: воплощение идеи» вместе с нашей командой.

Проект общественного пространства


Авторы:
Что:

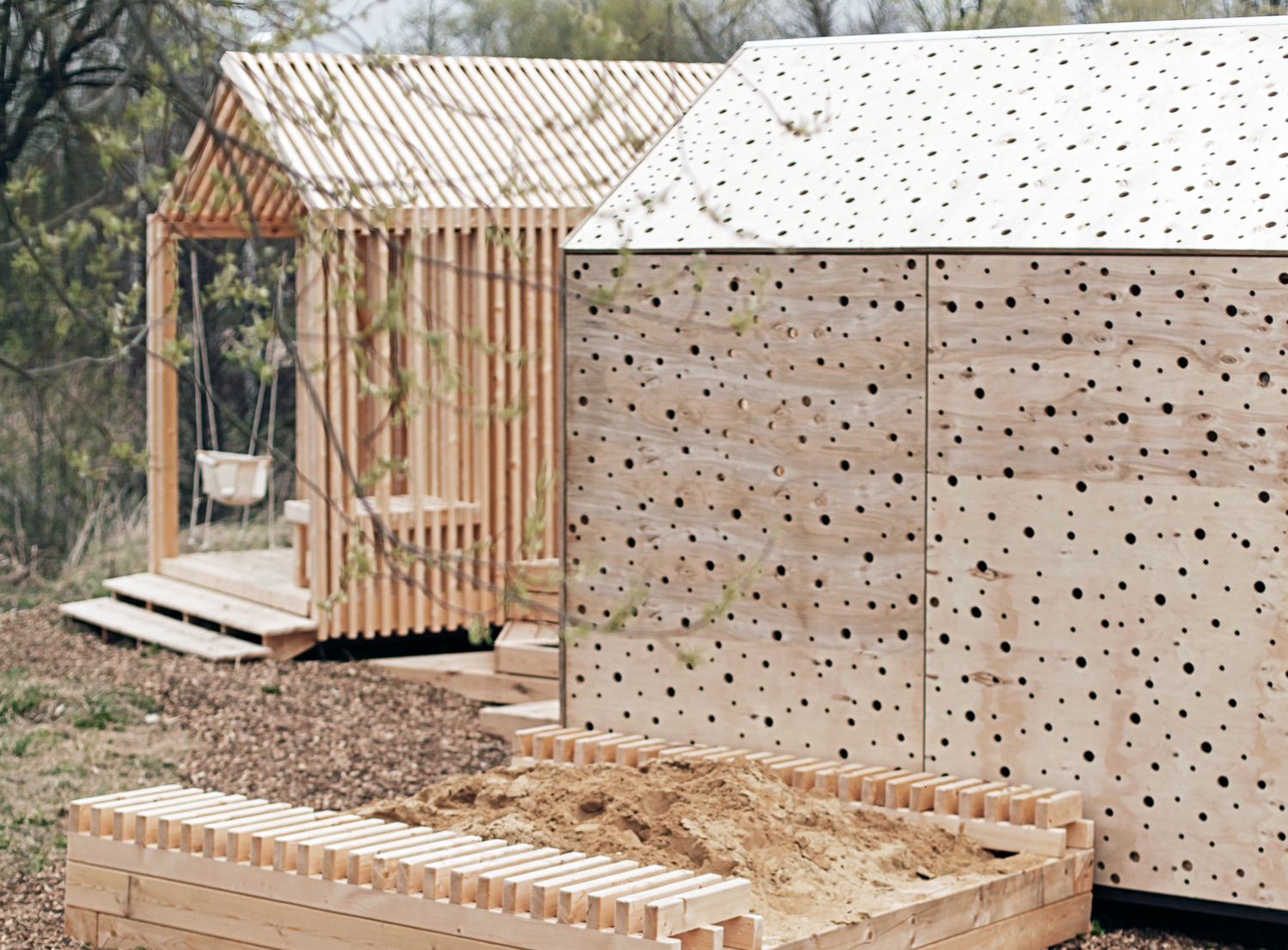

Детская площадка для комплекса Болотов Дача в Тульской области.

Реализовать объект в другом городе нужно было быстро и без постоянного авторского надзора. При этом игровое оборудование должно было быть уникальным, с минимумом готовых / купленных элементов.

Состав альбома:

Нестандартный объект — но при этом довольно стандартный набор чертежей: генплан; конструктивные планы и разрезы, спецификации. Из нестандартных листов — аксонометрии и схема сборки оборудования.

Как помог ArchiCAD:

→ Шаблон — все проекты в бюро делаются в шаблоне, и этот не исключение. В файле предварительно настроены графика чертежей, шрифты, слои и перья — больше не нужно отвлекаться на монотонную работу.

→ Teamwork — несколько сотрудников работали над проектом сразу в одной модели и не тратили время на сведение правок из разных файлов. А ещё команда могла работать удалённо.

→ Интерактивные спецификации — архитекторы быстро провели маркировку деталей на всех проекциях, чтобы соотносить детали из чертежей с ведомостями, выводить информацию о материалах и размерах из 3D в таблицы (спецификации), а затем обновлять модель и автоматически получать изменения в таблицах.

→ Detail (Инструмент «узел») — на этапе оформления альбома команда вывела необходимые узлы в 2D-проекциях, а также показала ключевые узлы в 3D.

→ 3D Document (Инструмент «3D-документ») — пригодился для оформления аксонометрий. Отличие инструмента от обычной перспективы в том, что проставить размеры и сделать выноски можно прямо на 3D-виде.

Альбом рабочих чертежей
Галина Волжанская, сооснователь Aprel Architects: ​​

ArchiCAD незаменим, когда есть необходимость внести изменения в уже оформленный проект и не потерять связь чертежей и актуальной модели. Можно начать оформлять проект заранее, и в процессе дорабатывать какие-то детали, продолжать искать решения.

Этот проект разрабатывался в две стадии — сначала мы согласовали концепцию (альбом мы полностью собрали в ArchiCAD, включая визуализации), а затем разработали этот альбом с рабочей документацией.

Было несколько незначительных вопросов на стройке, но в целом этого альбома было достаточно. Чтобы заранее снять потенциальные вопросы, мы включили в альбом пошаговую 3D-схему сборки одного домика — его возведение требовало строгой последовательности.

Проект здания


Авторы:
Что:

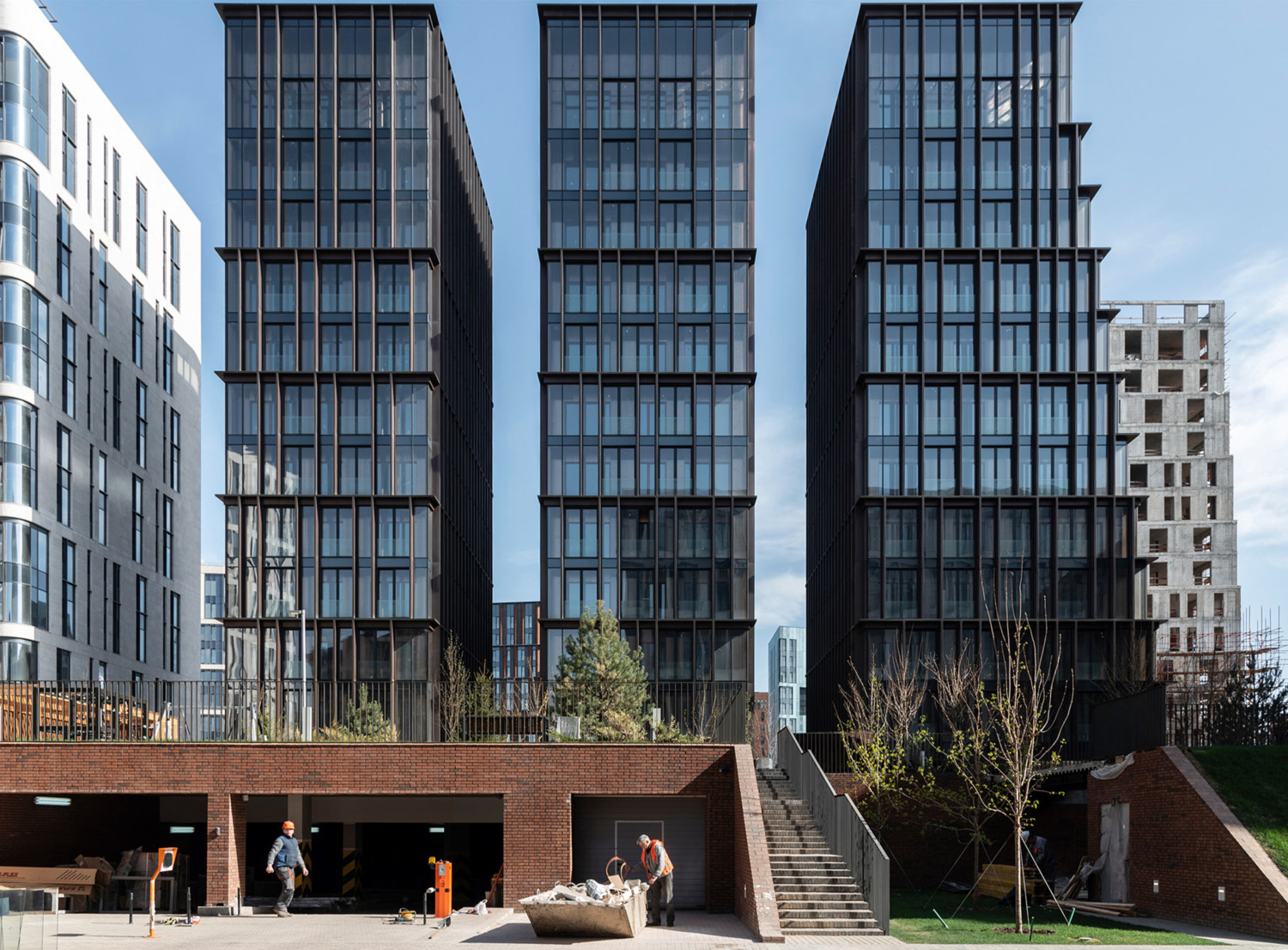

2-й квартал жилого комплекса «Садовые кварталы» в Хамовниках.

В проекте есть сложный криволинейный корпус, который при проектировании разбивали на простые части, а затем собирали воедино.

Состав альбома:

Стандартный набор архитектурных чертежей для стадии АГР (Архитектурно-градостроительные решения): генпланы; поэтажные планы, разрезы и фасады здания, перспективные виды, технико-экономические показатели.

Как помог ArchiCAD:

→ Шаблон — в бюро есть преднастроенный шаблон с графикой, комбинациями слоёв и настроенными листами в альбоме. Он помог сэкономить время на оформлении альбома.

→ Teamwork и связанные модули — три архитектора работали над разными частями проекта в одной модели и разрабатывали многие элементы в разных файлах: конструктивный остов, планы квартир, фасады. А затем подгружали их в общую модель как связанные модули — при редактировании такие файлы обновляются в общей модели.

Альбом рабочих чертежей. Архитектурно-градостроительные решения (АГР)
Сергей Чекмарёв, архитектор бюро Skuratov Architects:

Когда нужно придумать объёмно-пространственную композицию и детали здания, ArchiCAD немного замедляет работу — приходится тратить время на точное простраивание конструкций со всеми строительными материалами и толщинами.

Зато потом в одной модели оказывается полностью проработанный проект, наполненный информацией — от генплана до узлов. К тому же ArchiCAD помогает выявить ошибки (коллизии) на этапе проектирования, а не бороться с ними на стройке.

Проект общественного интерьера


Авторы:
Что:

Рестайлинг медицинских офисов для компании Invitro.

Состав:

Методическое пособие, в котором закреплены главные принципы отделки, узлы и типовые размеры повторяющихся элементов, а также показаны объёмные схемы и фотографии типовых решений.

Нужно было собрать понятный набор чертежей и схем, по которому можно реализовать медицинский офис в любом городе без авторского надзора.

→ Рабочие альбомы для помещений в разных городах со стандартным набор чертежей для интерьера — планы, развёртки, технические задания на нестандартное оборудование.

Сколько времени ушло на разработку:

→ Методическое пособие — 2 месяца.

→ Альбомы чертежей — 1 день.

Как помог ArchiCAD:

→ Шаблон с настроенной графикой — разные участники команды работают по одним правилам над разными помещениями, и когда один человек разрабатывает медицинский офис для Москвы, второй работает над медицинским офисом для Новосибирска, но альбомы выглядят единообразно.

→ Повторяющийся состав листов в альбоме — невозможно ничего забыть или добавить на лист лишнее.

→ Комбинации слоёв для каждого листа + графическая замена — архитектору не нужно каждый раз настраивать слои заново, а элементы, вычерченные стандартными инструментами ArchiCAD (например, ниши, сделанные с помощью перекрытий) не нужно каждый раз вычерчивать на разных планах, вместо этого можно просто настроить для них разные отображения.

→ Повторяющиеся элементы, смоделенные в ArchiCAD (цветные ниши, рецепции, конструкции для рекламных материалов) — в каждом проекте они имеют уникальные габариты, но заготовки под эти меняющиеся элементы помогают команде быстро менять размеры и компоновать альбомы.

Методическое пособие с главными принципами отделки
Татьяна Ан, сооснователь Vostok.Coop:

Если бы не ArchiCAD и графическая замена, мы бы просто сошли с ума на этом проекте. Но благодаря собранной методичке и софту мы смотрим на любой альбом чертежей как на простую задачу — выпускаем его, и подрядчики строят по нему в любом городе.

Один человек собирает альбом чертежей для медицинского офиса за день — за полгода мы сделали около 90 альбомов, сейчас в планах сделать альбомы ещё для 17-ти помещений.

Подрядчики получают альбом вместе с методичкой. В альбомах почти нет визуализаций — иллюстрациями служат объёмные схемы и фотографии реализованных объектов из методички.

Альбом чертежей для реализации

Проект жилого интерьера

Визуализация: Анна Орлова
Автор:

Анна Сизова

Что:

Проект пятикомнатной квартиры в Москве.

Нужно было создать удобное пространство для семьи с тремя детьми. Разработка дизайн-проекта была долгой, и нужно было быстро собрать альбом рабочих чертежей, по которым строители бы начали работу.

Состав альбома:

Стандартный набор чертежей для реализации интерьера: планы, развёртки, ведомости мебели и отделки, узлы.

Как помог ArchiCAD:

→ Шаблон — у Ани уже был шаблон и на старте этого альбома не пришлось тратить время на стартовую настройку проекта и рутинные задачи по созданию реквизитов, интерактивных каталогов, видов и альбомных листов.

→ Favorites (Панель «Избранное») — если шаблон позволяет сразу чертить в уже готовой среде ArchiCAD, то избранное помогает не тратить время на настройку типовых элементов: графика выносных надписей, элементы аннотирования, базовые элементы модели.

→ Renovation Filter (фильтры реконструкции) — инструмент помог разработать несколько вариантов планировки внутри одной модели, не забивая файл лишними дубликатами. А ещё с помощью фильтров и комбинаций слоёв Аня смогла вывести на разные планы демонтируемые и возводимые стены и перегородки.

→ Elevation (Развёртка) — благодаря аккуратной работе с моделью и планами в конце разработки альбома Аня смогла сделать детальные фронтальные проекции, чтобы показать важные элементы отделки.

→ Property Manager (Менеджер свойств) — инструмент, с помощью которого дизайнер быстро меняла артикулы финишных материалов в проекте. Все изменения автоматически применялись к элементам аннотирования на развёртках и к описанию материалов в интерактивных каталогах.

Альбом чертежей для реализации
Анна Сизова, дизайнер:

ArchiCAD очень удобен в работе с интерьерами: он достаточно BIM, чтобы автоматизировать и оптимизировать многие вещи, и при этом достаточно гибкий — позволяет по необходимости некоторые вещи делать вручную, не вызывая конфликтов в модели.

Проект жилого интерьера. Учебный альбом

Авторы:

Команда Софт Культуры

Что:

Учебный альбом для тех, кто только начинает осваивать ArchiCAD.

Альбом собирается за 8 занятий по 2,5 часа на курсе «ArchiCAD. Интерьеры: воплощение идеи»

Состав альбома:

Минимальный набор чертежей для реализации интерьера: планы, развёртки, узлы, ведомости мебели и отделки.

Как помогает ArchiCAD:

→ Шаблон — позволяет не тратить время на стартовые настройки интерфейса и атрибутов. В файле предварительно настроены графика, шрифты, слои и перья — больше не нужно отвлекаться на монотонную работу. Каждый студент настраивает свой шаблон на курсе.

→ Navigator View Map (Карта видов) — позволяет включить в шаблон настроенные виды для всех элементов альбома и не тратить время на повторную настройку слоёв и их комбинаций, но всегда видеть актуальное графическое отображение чертежа.

→ Graphic Override (Графическая замена) — помогает быстро настраивать графику, которая выводится в альбом, а также настраивать правила для проверки и фильтрации ошибок.

→ Interaction Catalog (Интерактивные каталоги) — инструмент для быстрого и максимально простого подсчёта и специфицирования всех элементов модели.

Учебный альбом
Анна Сизова, преподаватель курса:

Интерьерные проекты приучают к более высокой культуре ведения файла ArchiCAD. Модель интерьера более наполненная и проработанная: в ней есть отделка, фурнитура, электрика, свет. Это требует от архитектора большей внимательности и аккуратного обращения с шаблоном.

Начать работу в ArchiCAD довольно просто, и после одного грамотно проработанного проекта ты уже владеешь BIM-инструментом.

Ещё один весомый плюс ArchiCAD — максимально внятная справка и техподдержка: почти любую проблему можно решить внутри самой программы, не блуждая по форумам и YouTube.
