Упражнение: проектируем как модернисты
Часть 1. Ле Корбюзье, Терраньи, Аалто
Александр Острогорский
01.04.2024
Время чтения: 8 мин
Курс «Кейс-стади: архитектура модернизма» построен вокруг двух главных тем: о чем думали знаковые архитекторы эпохи, и как они проектировали. Со вторым интересно разбираться не только в анализе, но на практике — самому пробовать следовать их методам.
Именно поэтому, кроме лекций и совместной работы во время занятия, участникам курса предлагаются еще и домашние задания. Они не обязательные, но помогают глубже понять тему. Три из них показываем вам сегодня. В курсе их теперь не будет, конечно!
«Поэма прямого угла» — не здание, а «книга xудожника», литературно- художественное произведение. Это серия картинок, которые сопровождаются текстом, и посвящена поэма размышлениям о том, как человек взаимодействует с пространством, природой и социумом. «Поэма» была издана небольшим тиражом в 1955 году.
Структура этого произведения была тщательно продуманной. Материал делился на темы: «Пространство», «Дуx», «Тело» и так далее, каждой теме был присвоен свой цвет — зеленый, синий, лиловый… Материалы должны были читаться не как книга, а раскладываться в определенном порядке, чтобы получился, как это называл Ле Корбюзье, иконостас. Все эти элементы — поэтические, цветовые, смысловые — были особым способом Ле Корбюзье размышлять об отношениях с пространством, о том, как может работать архитектура.
В этом упражнении мы предложили участникам пойти в обратную сторону: отталкиваться от угла, от фрагмента пространства, который они хорошо знают, в котором чувствует энергетику, комфорт или вдоxновение. Это пространство следовало тщательно изучить и измерить, описать его границы, зафиксировать в чертеже, наброске или в серии фотографий. После чего выделить в пространстве главные элементы и поразмышлять: с чем они связаны у слушателей курса, что они значат друг для друга, как складываются в одну систему. И потом собрать все эти наблюдения в «Поэму своего угла».
Проектам представителей итальянского рационализма была свойственна сложная структурная динамика, которая видна только при тщательном анализе и соотнесении планов и разрезов — чем мы и занимались на занятии. Но узнать рационализм можно и по ритмам фасадов: пропорции окна, глубина и угол откоса, материалы и геометрия рам, дополнительные элементы, которые создают новые ритмические уровни, балконы, дверные проемы, лоджии, терраса…
В этом задании мы предложили участникам курса «рационализировать» какое-либо здание. Но если обычно под рационализацией подразумевают упрощение, то здесь — скорее наоборот: нужно так видоизменить существующий фасад, чтобы он органично вписался в рационалистический канон. Для работы можно было выбрать любое здание — чем проще, тем лучше, чем «скучнее» фасад — тем ярче будут результаты его рационализации.
Первый шаг — изучение всех элементов, из которых складывается графика фасада. Второй — анализ структуры: вертикалей и горизонталей связей, их связи со структурой здания. Есть ли части этой структуры, которые можно было бы подчеркнуть, выделить? Теперь можно приступать к рационализации: придумывать новый рисунок фасада, подчеркивая отдельные детали, добавляя объем, новые слои!

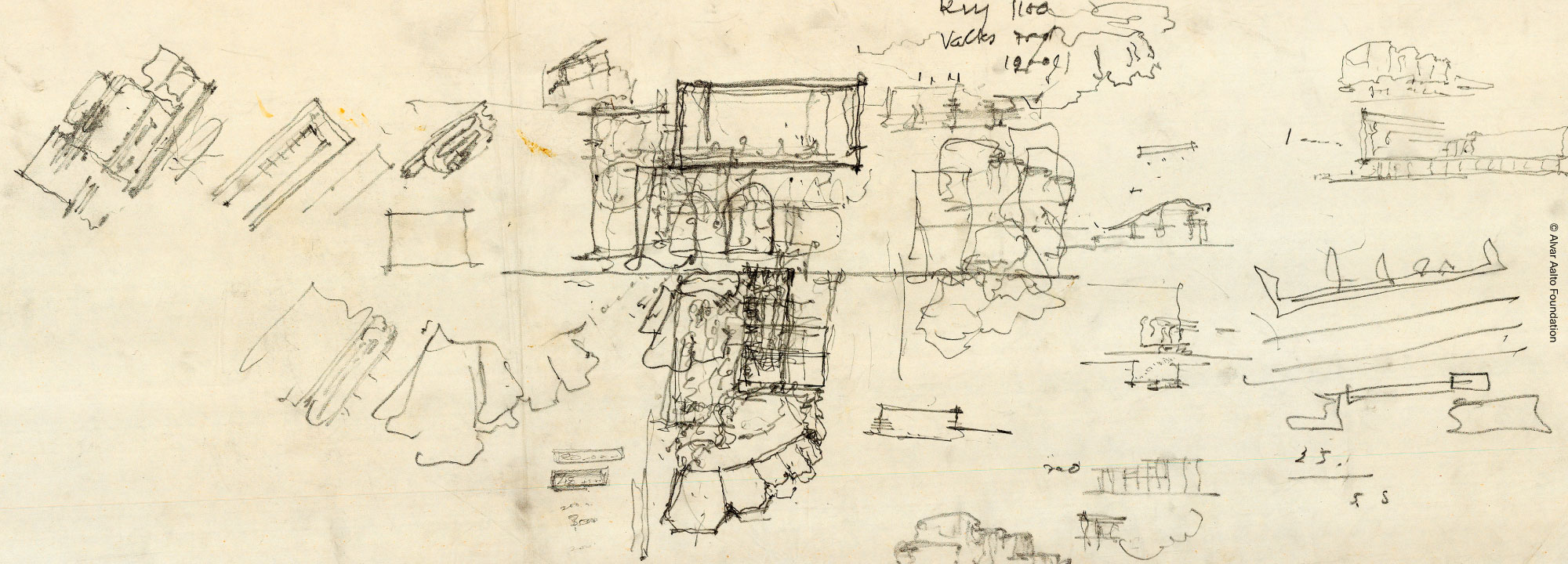

Аалто на своих эскизах изображает планы, разрезы и виды в перспективе, за ними следуют детали. Он говорил так: «…я начинаю рисовать в манере, близкой к абстрактному искусству. Руководствуясь одним своим инстинктом… в конце концов прихожу к главному замыслу, некой универсальной субстанции, с помощью которой могут быть решены многочисленные спорящие между собой подзадачи». По его эскизам можно увидеть, как его завораживали линии — как выражение движения, как сетки, как извилистые волны, как проявления природы.
Участникам курса мы предложили исследовать эту связь: интуитивного и логического, детали и целого. Задание предлагало выбрать знакомое или новое здание, и сфокусироваться на детали. Начать можно было с анализа функции и размеров, фиксации наблюдений в эскизах. Далее, можно было бы представить себе, что все, что мы знаем о здании — это только эта деталь, как бы изолировать ее от всего остального.
После этого попробовать снова нарисовать деталь, но по памяти и опираясь только на интуицию. Желательно использовать мягкий карандаш или уголь, что позволяет создавать более форму с большим количеством нюансов. Продолжая размышлять об этой детали и ее свойствах, в следующей серии рисунков попытаться представить себе здание целиком. А потом сравнить — как получившийся рисунок отличается от здания, деталь которого мы изучали?
