Что и как в Revit

Развенчиваем стереотипы о возможностях софта

Анна Квятковская

11.08.2020

Время чтения: 7 мин

Новички часто думают, что Revit не годится для создания криволинейных форм, параметризации или подачи проекта — но это не так: в Revit можно работать со сложной геометрией, настраивать графику чертежей и схем, автоматизировать подсчёт площадей и многое другое.

Мы решили развенчать мифы о работе в программе и вместе с преподавателями курса «Revit. Концепция в BIM» и марафона «Формообразование в Revit» рассказываем о полезных, но не самых очевидных функциях софта.

Графика чертежей

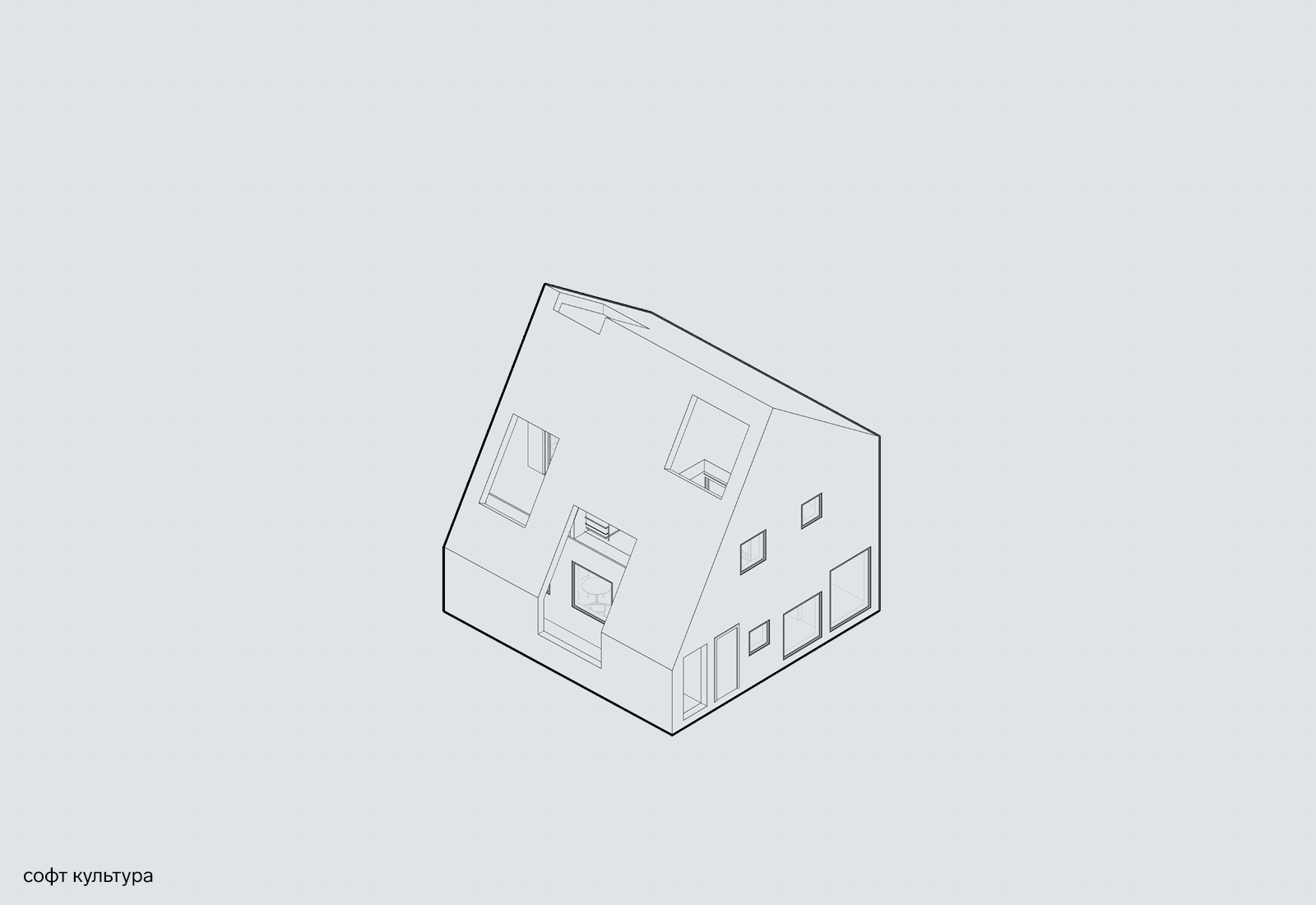

Revit позволяет добиться хорошей и разнообразной графики: от чёрно-белых схем до затектурированных изображений. Сделать это можно за счёт настроек Visual Style:

рус.: Панель управления видом → Визуальный стиль
eng.:  View Control Bar → Visual Style

Так, стиль Hidden Lines («Скрытые линии») даст белые стены и чёрные линии, а стиль Realistic и хорошо подобранные текстуры помогут создать реалистичную подачу. Рельефность и прозрачность текстур в Revit тоже можно настраивать, используя вместе с изображениями чёрно-белые картинки.

Параметры Graphic Display Options («Отображение графики») позволят добавить естественные и отбрасываемые тени, настроить их яркость и расположение солнца, задать линии силуэта.

рус.: Панель управления видом → Визуальный стиль → Параметры отображения графики → Тени / Освещение

eng.: View Control Bar → Visual Style → Graphic Display Options  → Shadows / Lighting

Толщину и тип линий можно настроить в разделе Visibility / Graphics Overrides («Переопределение видимости и графики»).

рус.: Свойства → Переопределении видимости и графики → Категории модели → Проекции / Поверхность → Линии

eng.: Properties → Visibility / Graphics Overrides → Model categories → Projection / Surface → Lines

Чтобы получить красивую графику в Revit, стоит поэкспериментировать с комбинациями этих инструментов. А при любых изменениях в проекте можно будет просто выгрузить картинки заново без дополнительных затрат времени и сил на обработку.

Сложные лестницы

Когда открываешь программу в первый раз, кажется, что для создания лестниц в Revit есть только два элемента: марш и площадка, которые никак не хотят вставать на нужное место. Чтобы лестница пришла на нужный уровень и ни одна проступь не потерялась, нужно вникнуть во множество настроек. Если разобраться с ними, применение стандартных инструментов Revit даёт хороший результат. Но это не единственный путь.

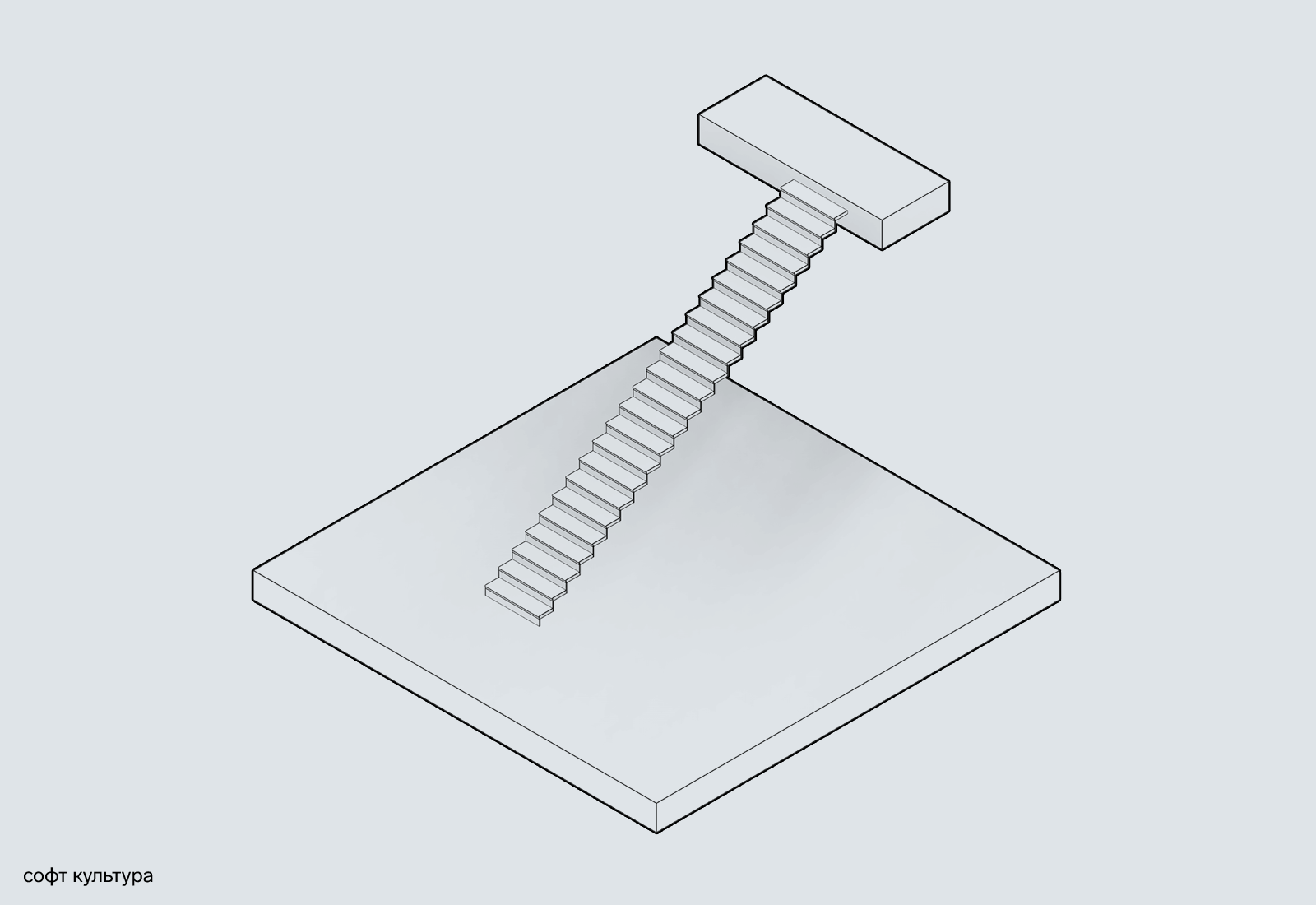

Чтобы создать уникальную лестницу, в Revit есть два инструмента: Stair by Sketch («Лестница по эскизу») и Model In-Place («Модель в контексте»).

С помощью Stair by Sketch можно нарисовать эскиз лестницы на плане, а затем превратить его в 3D-объект.

рус.: вкладка «Архитектура» → Движение → Лестница → Изменить → Компоненты → Марш → Создать эскиз

eng.: вкладка Architecture → Circulation → Stair → Modify → Components → Run → Create sketch

Model In-Place — самый гибкий способ, в котором с помощью выдавливания и сдвига по принципу SketchUp ступени и опоры строятся в любых направлениях.

рус.: Архитектура → Строительство → Компонент → Модель в контексте

eng.: Architecture → Build → раскрывающийся список Component → Model In-Place

ТЭП, площади и экспликации

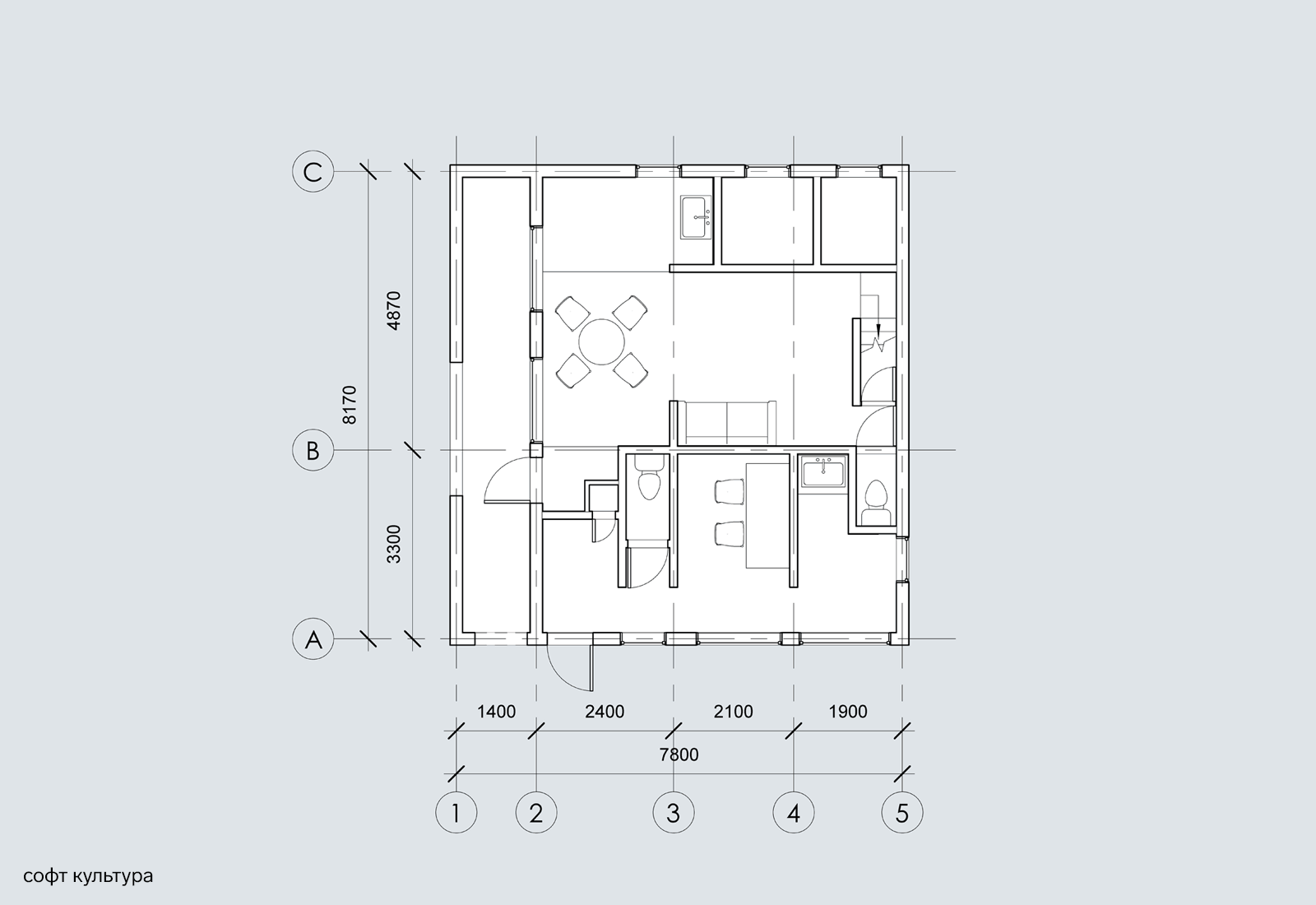

Если подсчёт площади помещений в Revit не вызывает вопросов, то как посчитать площадь этажа или площадь застройки, которые включают пространство под перегородками?

В программе для этого есть инструмент Аrea («Зоны»): при помощи него на любом уровне можно построить план зонирования (Аrea plan) и поверх всех помещений поместить зоны.

рус.: Архитектура → Помещения и зоны → Зона → План зонирования
eng.: Architecture → Room & Area → Area → Area Plan

Граница помещения проходит по ограничивающим элементам — стенам, витражам, крышам и потолкам, а граница зоны — это специальная линия, Аrea boundary, с помощью которой можно задать лимиты зоны.

Встать на вид «План зонирования» / Area Plan

рус.: Архитектура → Помещения и зоны → Границы зон
eng.: Architecture → Room & Area → Area boundary

Ещё один важный инструмент для расчётов — Mass («Формообразующий элемент»): с помощью него можно быстро посчитать строительный объём.

рус.: Формы и генплан → Концептуальные формы → Форма в контексте → по окончании построения формы команда «Завершить формообразующий» → выбрать форму кликом → Свойства → Общий объём

eng.: Massing & Site → Conceptual Mass → In-Place Mass → по окончании построения формы команда Finish Mass → выбрать форму кликом → Properties → Gross Volume

Создание криволинейных форм

Одно из главных заблуждений о работе в Revit — идея о том, что в нём можно строить только прямые стены, витражи и окна. Даже давно работающие в программе люди не выходят за рамки стандартных команд и форм, предпочитая для этого другой софт.

На самом деле, освоив инструмент Mass («Формообразующий элемент»), в Revit можно моделировать формы любой сложности.

рус.: Формы и генплан → Концептуальные формы → Форма в контексте
eng.: Massing & Site → Conceptual Mass → In-Place Mass

Преимущество создания нестандартной геометрии именно в Revit — возможность одновременно видеть ТЭП и работать с фасадами, планами и спецификациями, не переходя в другую программу: это ускоряет работу в несколько раз.

Редактирование формы

Готовую форму в Revit довольно сложно редактировать — иногда приходится править вручную все профили, по которым она построена. Но это можно сделать быстро, если с самого начала правильно настроить привязки.

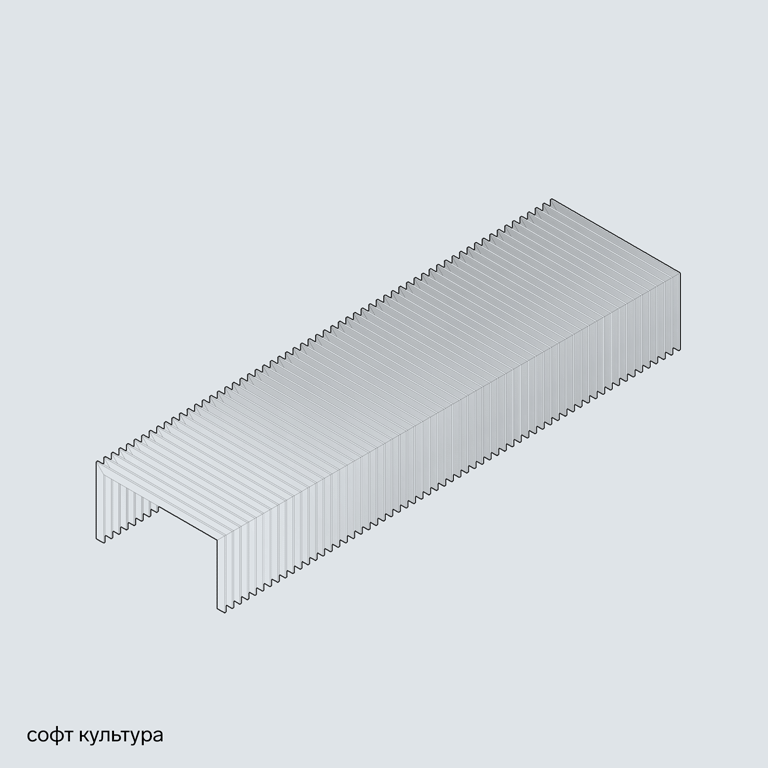

Разобрать привязки можно на примере железнодорожной станции в Реджо-Эмилия, разработанной Сантьяго Калатравой. Чтобы поменять вылет рам одновременно по всей длине здания, достаточно привязать точки вылета формы к вспомогательной линии (Reference Line):

рус.: Формы и генплан → Концептуальные формы → Форма в контексте → Рисование → Опорный объект (вспомогательная линия)

eng.: Massing & Site → Conceptual Mass → In-Place Mass → Draw → Reference Line

Расстоянием между вылетами можно управлять при помощи разделённой траектории (Divide Path), к которой также привязаны точки формы:

рус.: «Вспомогательную линию» (выбрать кликом) → Изменить → Разделить траекторию → Свойства → Компоновка/Количество

eng.: Reference Line (выбрать кликом) → Modify → Divide Path → Properties → Layout/Number

А чтобы изменить расстояние между рамами станции, достаточно поменять количество или шаг линий сетки (Grid) на разделённой поверхности (Divided Surface), к которой мы привязываем рамы

рус.: Поверхность формы (выбрать кликом) → Изменить | Форма → Разделить поверхность → Свойства → Линии сетки U/V → Компоновка/Количество

eng.: Выбрать кликом Form surface → Modify | Form → Divide surface → Properties → U/V Grid  → Layout/Number

Параметризация

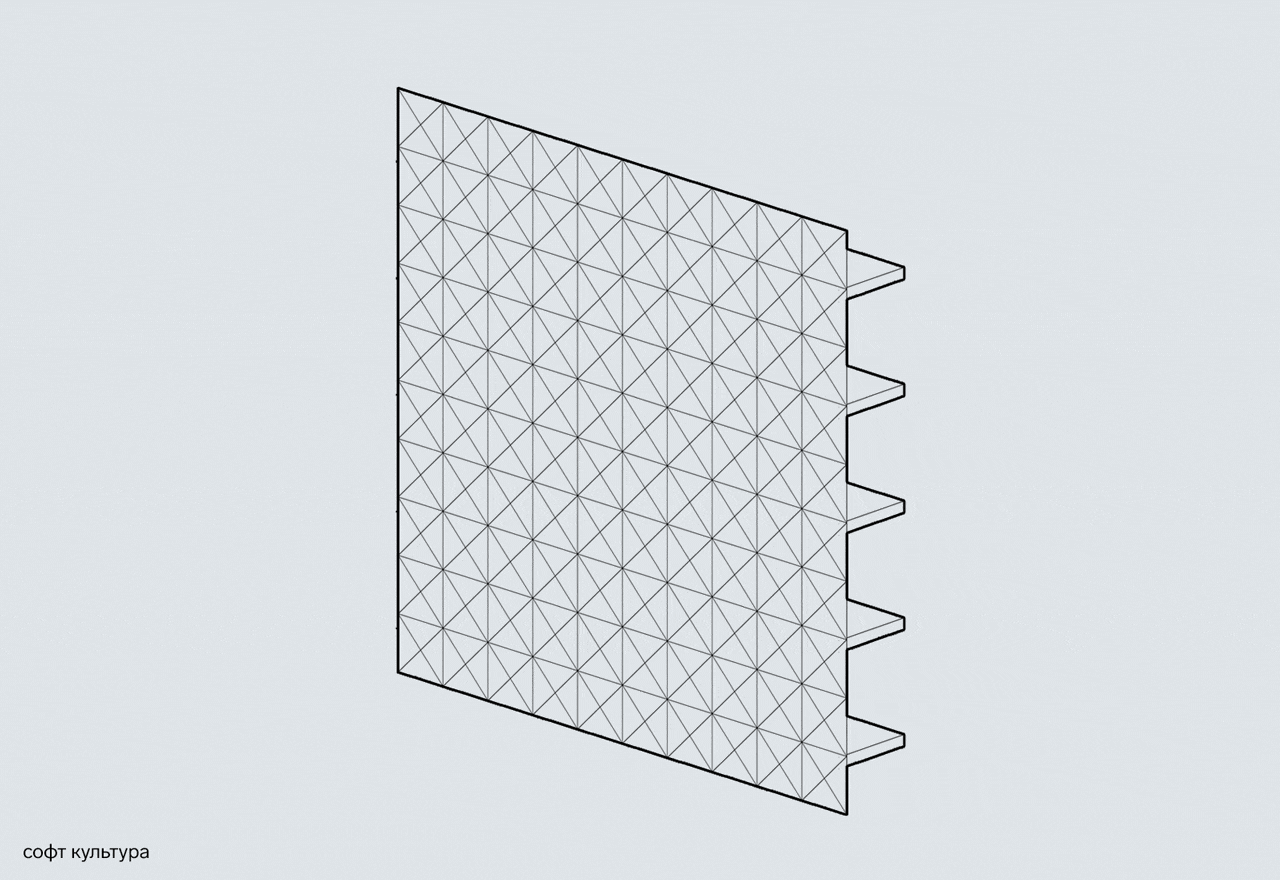

Создать в Revit фасад с градиентным рисунком и гибко изменять его, перебирая варианты — это реально. Для такой задачи не обязательно использовать программы визуального программирования, вроде Dynamo или Grasshopper: всё это можно сделать за счёт применения адаптивных компонентов, которые содержат уникальные настраиваемые зависимости.

С помощью адаптивных компонентов можно не только задать градиентный рисунок фасадных и облицовочных панелей, но и регулировать его, управляя положением точки-аттрактора.

рус.: Файл → Создать → Семейство → выбрать шаблон семейства «Метрическая система, адаптивная типовая модель.rft» → Создание → Рисование → Точечный элемент → указать необходимое количество точек → выбрать все точки → Изменить → Адаптивный компонент → Адаптивность → построить панель, привязываясь к адаптивным точкам

eng.:  File → New → Family → выбрать шаблон семейства Metric Generic Model Adaptive.rft → Create → Draw → Point element → указать необходимое количество точек → выбрать все точки → Modify → Adaptive Component → Make adaptive → построить панель, привязываясь к Adaptive Points
