Что и как в SketchUp

9 базовых, но неочевидных функций

Иоанн Диков, Настя Овсянникова

29.07.2020

Время чтения: 10 мин

Одни думают, что SketchUp — это слишком просто, других пугает, что для эффективной работы в программе нужно устанавливать дополнительные расширения. Но простое — часто гениально: несмотря на огромное число всевозможных плагинов, SketchUp и без них умеет очень много.

Вместе с Иоаном Диковым, преподавателем курса «SketchUp. Быстрое моделирование», рассказываем о 9-ти простых и полезных функциях SketchUp, о которых, как правило, не знают новички — и о которых часто забывают профи.

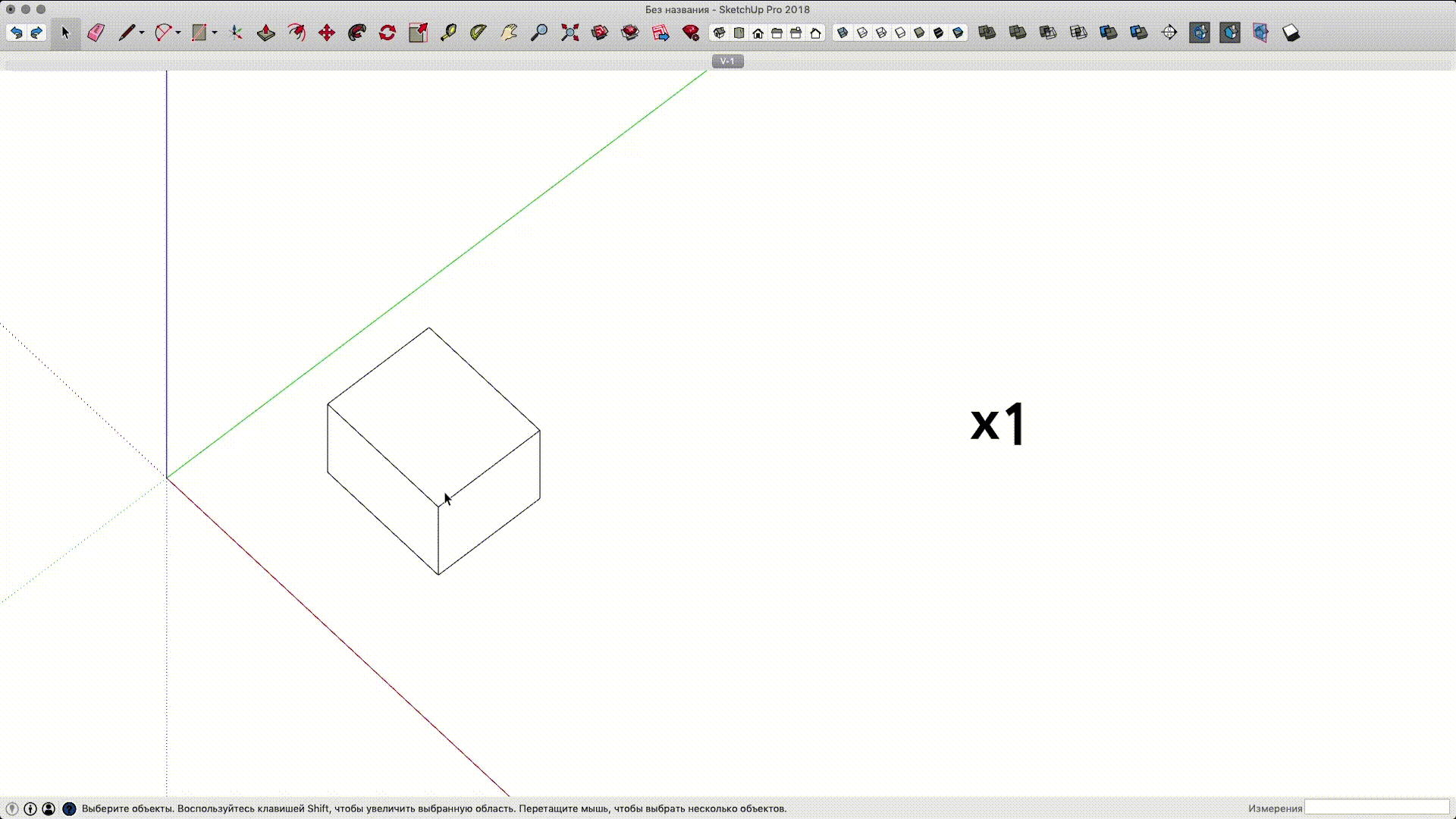

Быстрое выделение

В зависимости от количества кликов по левой кнопке мыши один и тот же инструмент «Выделение» (Select) работает по-разному:

a. выбрать поверхность или ребро — один клик;

b. выбрать поверхность вместе с прилегающими рёбрами — двойной клик;

c. выбрать объект целиком — тройной клик.

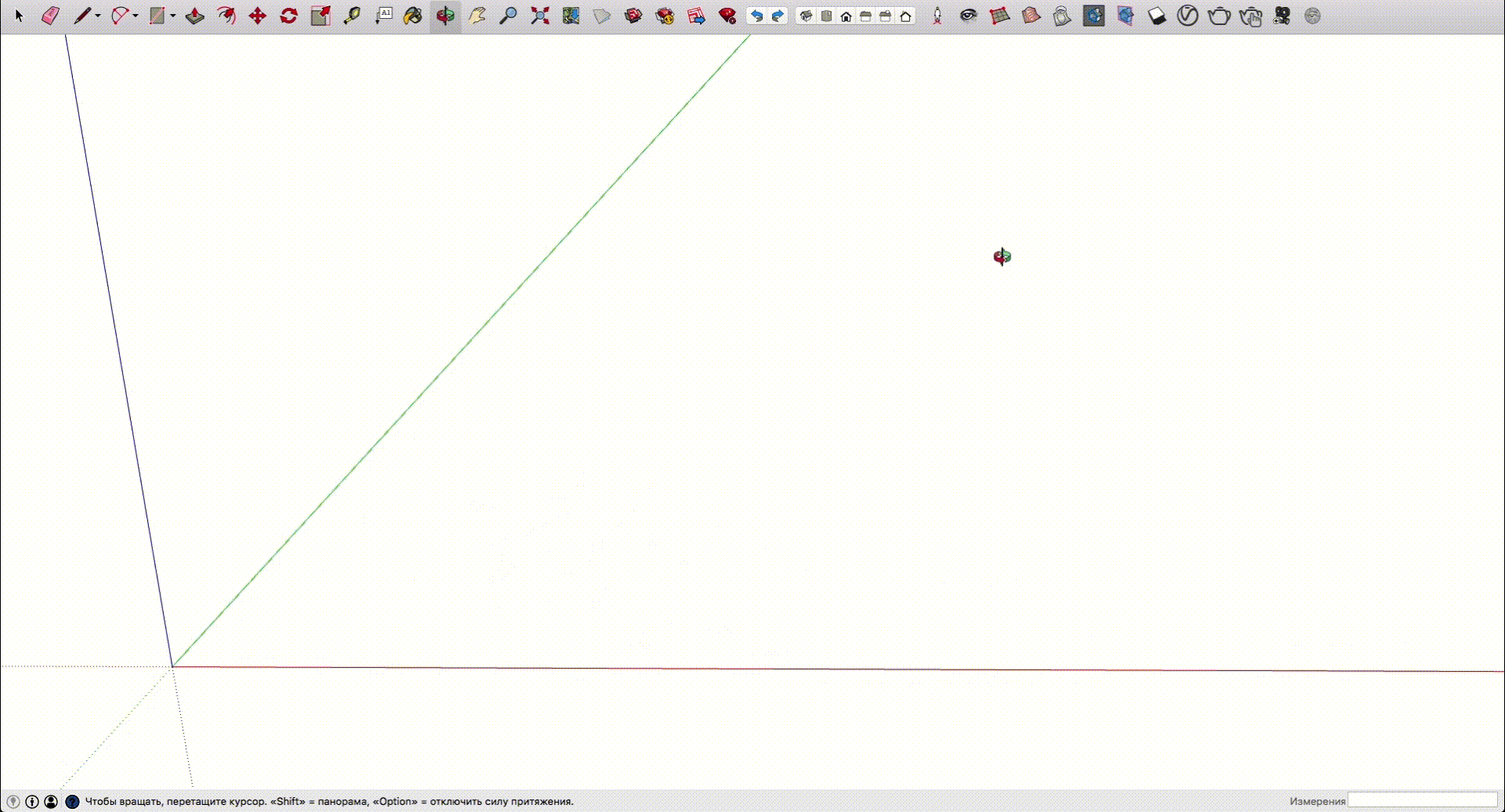

Перемещение по осям

В SketchUp есть много преднастроенных привязок: к вершинам, линиям и плоскостям. А есть и такие, которыми можно управлять с клавиатуры — например, во время перемещения или копирования объекта:

a. переместить объект строго вверх (по синей оси Z) — с зажатой на клавиатуре стрелкой «вверх»;

b. переместить вправо или влево (по красной оси Y) — с зажатой стрелкой «вправо»;

c. переместить назад или вперёд (по зелёной оси X) — с зажатой стрелкой «влево»;

Точное перемещение и поворот

При перемещении, повороте и копировании объектов в SketchUp можно задать точную дистанцию или угол — для этого нужно ввести значение в окне Measurements, расположенном в нижней панели интерфейса:

→ выбрать инструмент «Перемещение или копирование» (Move/Copy) или «Поворот» (Rotate) → начать выполнять действие (при копировании зажать клавишу Ctrl) → ввести с клавиатуры дистанцию или градус поворота → нажать Enter, чтобы завершить действие.

Указать точную дистанцию или угол поворота можно с клавиатуры прямо во время выполнения операции, не устанавливая курсор в окно Measurements.

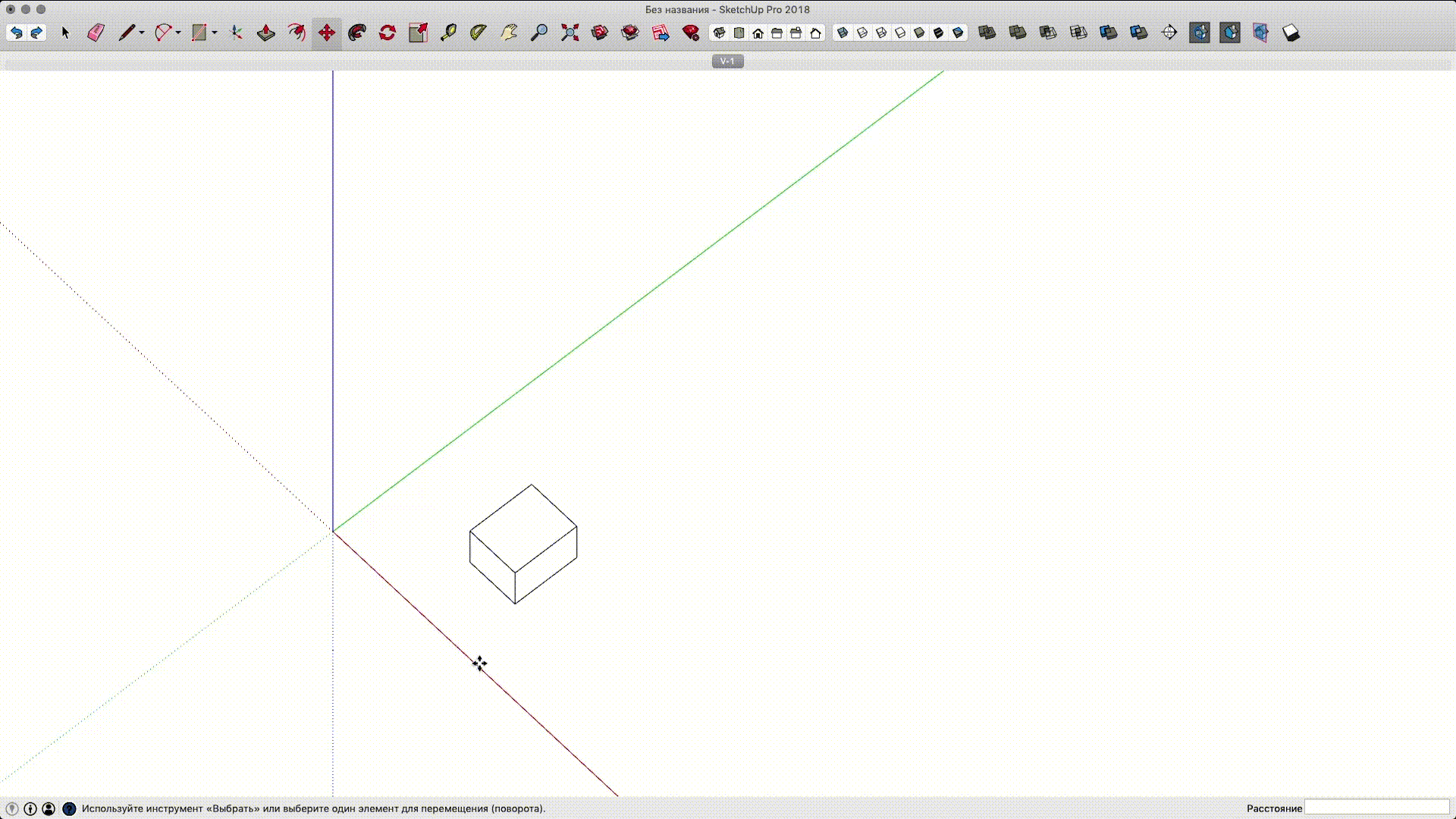

Множественное копирование

Массив в SketchUp — это набор одинаковых объектов в модели (объектов с одинаковыми параметрами). Массив может быть линейным (копии объекта распределяются по прямой линии) и круговым (объект копируется с поворотом).

a. Чтобы создать сразу несколько копий объекта и расположить их на равном расстоянии друг от друга, нужно:

→ скопировать объект один раз на нужное расстояние → ввести с клавиатуры «х» (или «*») и прописать точное количество объектов, например: «х5» (или «*5») → нажать Enter, чтобы завершить действие.


b. Чтобы скопировать объект несколько раз и расположить копии в рамках точно заданного расстояния, нужно:

→ скопировать объект один раз, указав в окне Measurements точную дистанцию; → ввести с клавиатуры «/» и прописать точное количество объектов → нажать Enter, чтобы завершить действие.

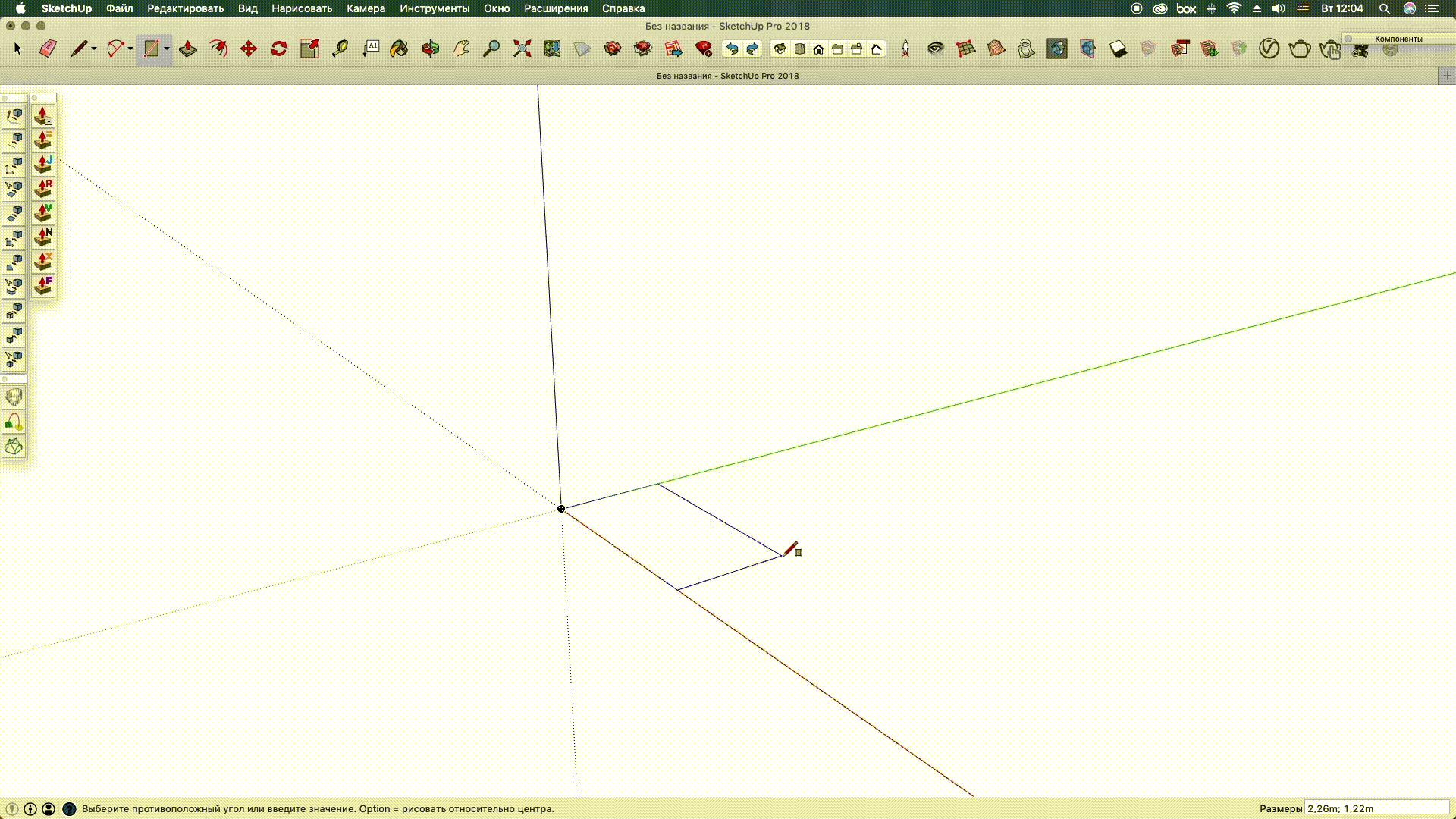

Работа с компонентами

Компоненты в SketchUp — это созависимые копии одного объекта или группы объектов: при изменении содержимого в одном из компонентов изменения отобразятся и в других.

Если все повторяющиеся элементы модели создавать как компоненты, можно значительно облегчить вес файла SketchUp и избежать рутинной работы по редактированию и копированию одинаковых объектов. Для этого нужно:

→ создать объект → кликнуть правой кнопкой мыши → выбрать опцию «Создать компонент» (Make Component).

Компоненты можно также:

a. Редактировать «снаружи», независимо от других копий — например, масштабирование (Scale), вращение (Rotate) или перемещение (Move), не повлияет на другие копии.

b. Отсоединять от общего семейства и редактировать «внутри» независимо от других копий — для этого:

→ выбрать компонент → кликнуть правой кнопкой мыши → выбрать опцию «Сделать уникальным» (Make Unique).

Повторное выдавливание и оффсет

При выдавливании (или экструдировании) поверхностей инструмент Push/Pull запоминает значение, которое использовалось для предыдущего действия.

Чтобы выдавить несколько плоскостей на одинаковое расстояние, нужно:

→ выдавить первую поверхность, указав нужную дистанцию с клавиатуры → навести курсор на следующую плоскость → кликнуть 2 раза левой кнопкой мыши.

То же самое применимо к инструментум Offset.

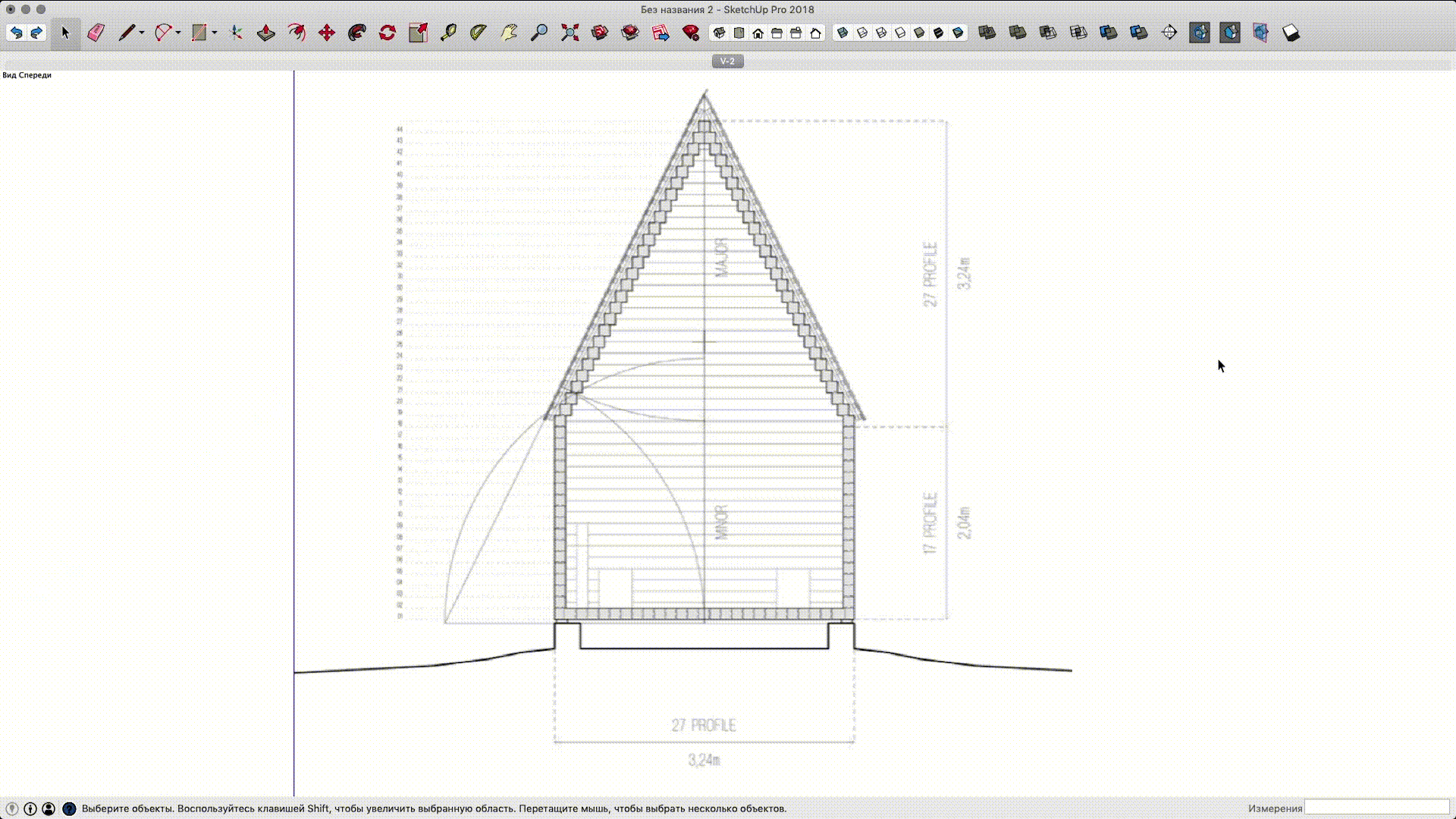

Точное масштабирование

При масштабировании объектов в SketchUp можно вручную задать пропорцию увеличения или уменьшения или указать точное значение нового размера — для этого необходимо ввести значение в окне Measurements, расположенном в нижней панели интерфейса:

a. Чтобы изменить размер объекта в точное число раз, нужно:

→ выбрать объект и начать и масштабирование → ввести с клавиатуры нужную пропорцию (например «0,7» или «1,3») → нажать Enter, чтобы завершить действие.

b. Чтобы приравнять размер объекта или какой-либо из его сторон к конкретному числу, нужно:

→ выбрать объект → выбрать инструмент «Масштабирование» (Scale) → выбрать бегунок c той стороны, которую необходимо увеличить/уменьшить → ввести с клавиатуры новое значение и единицы измерения

c. Чтобы изменить размер всех объектов в группе в соответствии с известным новым размером одного из объектов, нужно:

→ зайти в группу и выбрать объект → выбрать инструмент «Рулетка» (Tape Measure Tool) → измерить одну из сторон объекта в группе → ввести новое значение длины в окне Measurements → нажать Enter → в диалоговом окне выбрать «да» (Yes).

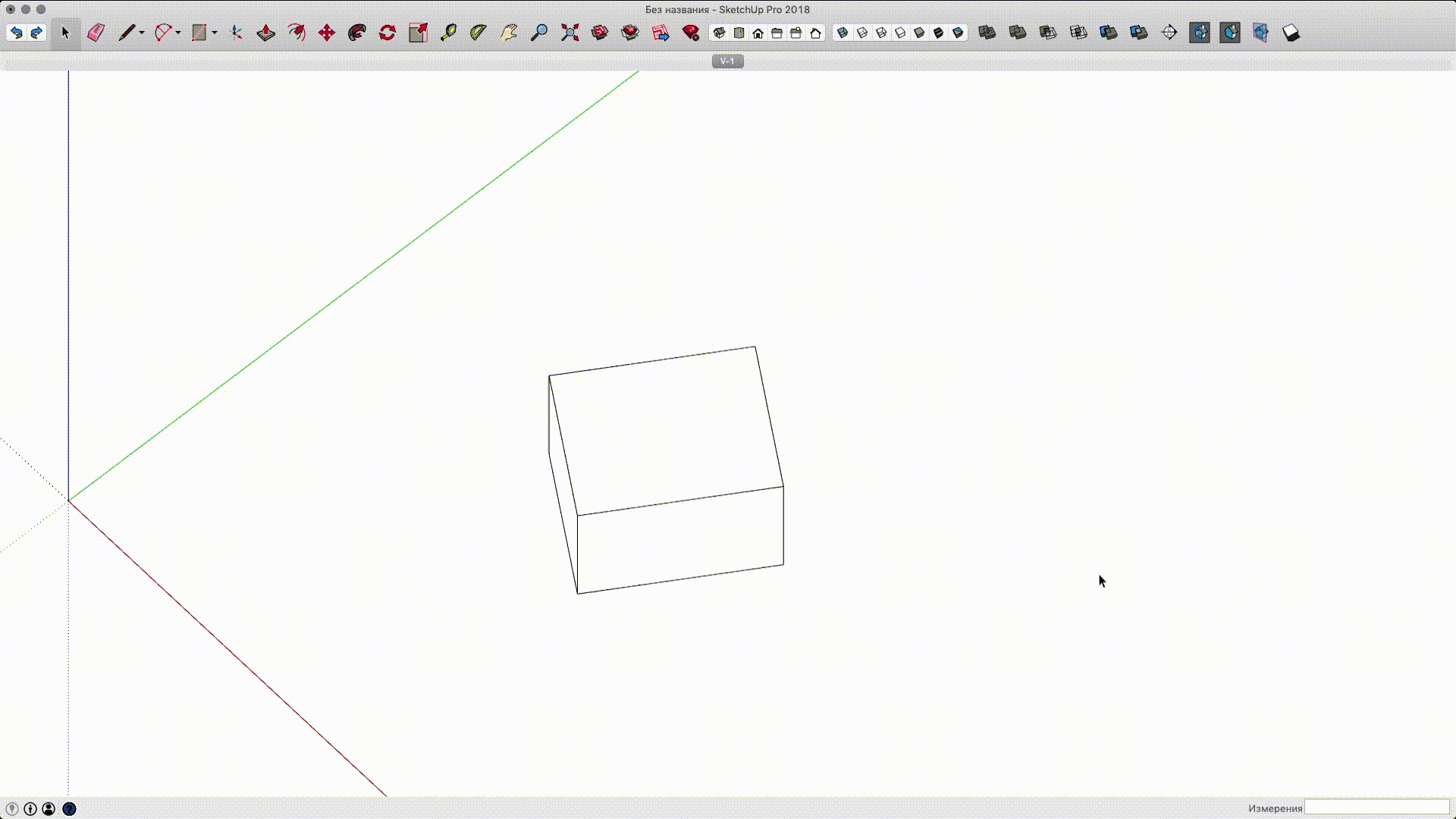

Переопределение осей в группе

Иногда оси отдельных групп или компонентов в модели отличаются от осей рабочего пространства SketchUp. Так бывает, например, если сгруппировать обьект после поворота — или при работе со скаченными компонентами. Несоответствие осей объекта и рабочего пространства программы мешает корректно масштабировать объекты и пользоваться привязками к осям внутри групп.

Чтобы переопределить систему координат внутри группы, нужно:

→ зайти в группу → выбрать инструмент «Оси» (Axes) → подвести курсор к одной из вершин любого из объектов → «примагнитить» новые оси к граням с нужным направлением.

После переопределения осей можно корректно масштабировать и изменять объекты без привязки к основной системе координат SketchUp.

Создание дуг и окружностей

При черчении арок и окружностей в SketchUp можно контролировать плавность дуги — для этого нужно задать точное число сегментов в окне Measurements, расположенном в нижней панели интерфейса:

→ выбрать инструмент «Арка» (Arc) или «Круг» (Circle) → ввести с клавиатуры число сегментов → приступить к созданию дуги или окружности.
