Инсоляция и КЕО: как посчитать просто

Рассказываем о программах для автоматизированного расчёта

Серго Попов

29.06.2022

Время чтения: 10 мин

Расчёт инсоляции и КЕО — это относительно простая, но рутинная задача. Найти нужную линейку, сделать измерения для каждого элемента и рассчитать итоговое время — звучит вроде бы не сложно, но хочется автоматизировать этот процесс. Мы собрали инструменты, которые помогут сделать расчёты этих нормативов чуточку проще.

Прежде чем переходить к инструментам, стоит вспомнить, что такое инсоляция и КЕО. Это российские нормативы, которые связаны с движением солнца и количеством / интенсивностью солнечного света. Инсоляция — количество времени, когда помещение облучается прямым солнечным светом. КЕО — коэффициент естественного освещения, который показывает, сколько ественного света попадает в помещение. Оба параметра регулируются российскими нормами и обязательны в составе проектной и предпроектной документации. Если здание не соответствует нормативам, его нужно существенно изменять ☹.

Желательно делать расчёты ещё на этапе проектирования, чтобы не переделывать здание. Но большинство откладывают это занятие на потом, так как расчёты выполняются вручную и занимают много времени. Публикуем целый список палочек-выручалочек — программ, сервисов и плагинов, которые облегчают расчёты. Вот они:

1. Sunreel
2. Altec Insolations
3. Скрипты Dynamo
4. RusKEO
5. Shadow Analysis
6. Солярис
7. DIALux Evo

Sunreel

dutch.architectural.studio/sunreel

Для кого:

Архитекторы и дизайнеры, которые ведут частную практику, студенты, небольшие архитектурные бюро.

Для каких расчётов:

Инсоляция.

Формат:

Инструмент для ArchiCAD.

Стоимость:

Бесплатно.

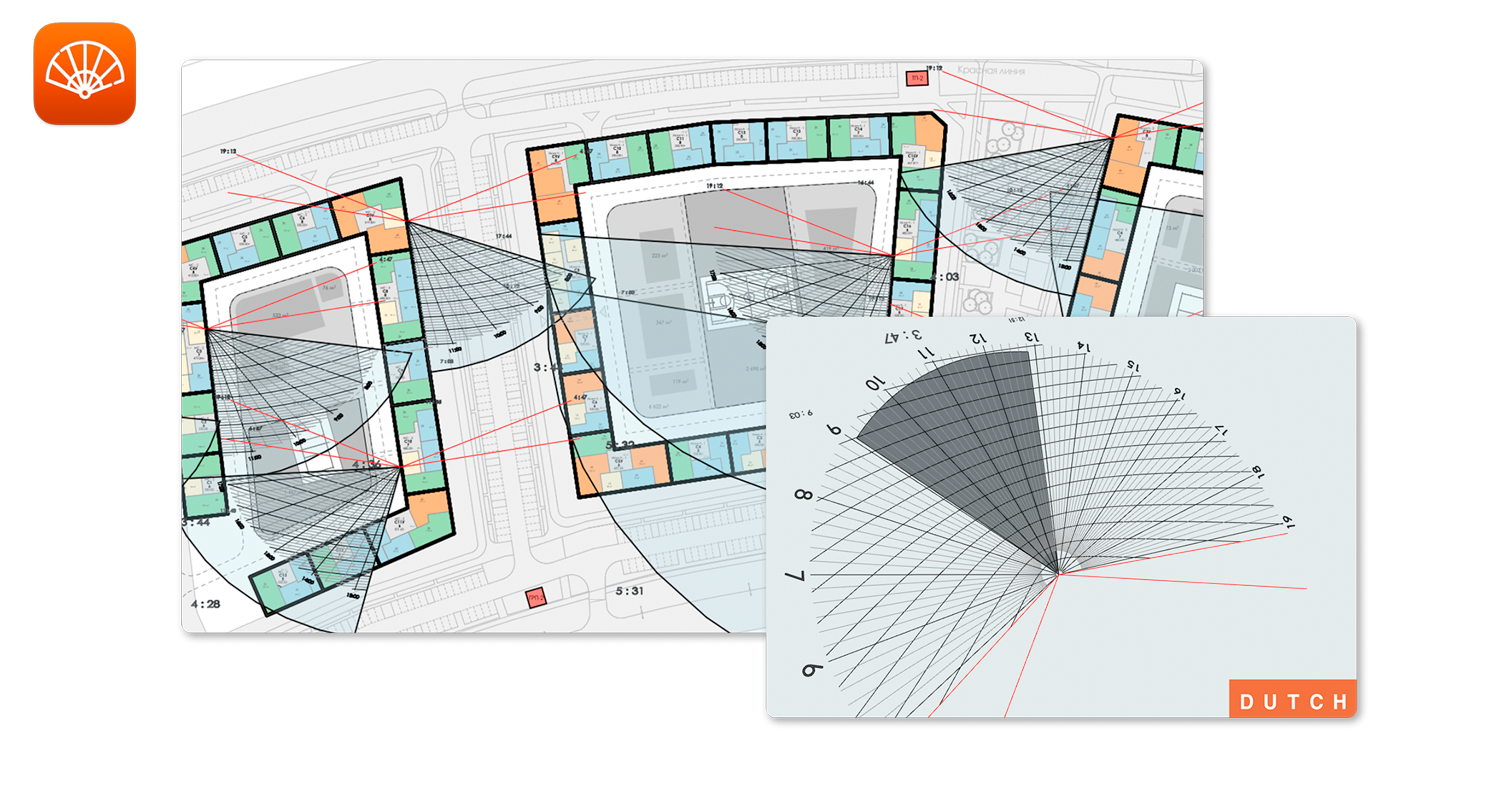

Пример настройки Sunreel

Sunreel — разработка российского архитектурного бюро DUTCH. Это простой инструмент, который облегчает расчёты инсоляции в ArchiCAD. Sunreal добавляется как стандартный библиотечный элемент ArchiCAD (GSM-объект), поэтому его легко загрузить в разные версии программы. Он отображается в 3D.

У инструмента можно настроить дату, локацию, неучитываемые часы, север проекта и солнечное склонение1. Sunreel похож на веер, который нужно самостоятельно разместить в расчётной точке и отсечь затенённые сегменты в 3D. Инструмент автоматически рассчитывает только начало и конец инсоляции и её продолжительность. Продолжительность прерывистой инсоляции нужно делать отдельно. Если вы рассматриваете несколько периодов инсоляции, нужно ставить ещё одну линейку.

Altec Insolations

insolations.ru

Для кого:

Архитектурные бюро и строительные компании.

Для каких расчётов:

Инсоляция и КЕО.

Формат:

Веб-сервис и плагин для Revit.

Стоимость:

150 000 или 180 000 за годовую корпоративную лицензию или 80 000 – 100 000  ₽ за лицензию на полгода (стоимость зависит от количества проектов для расчёта). Есть возможность протестировать сервис самостоятельно.

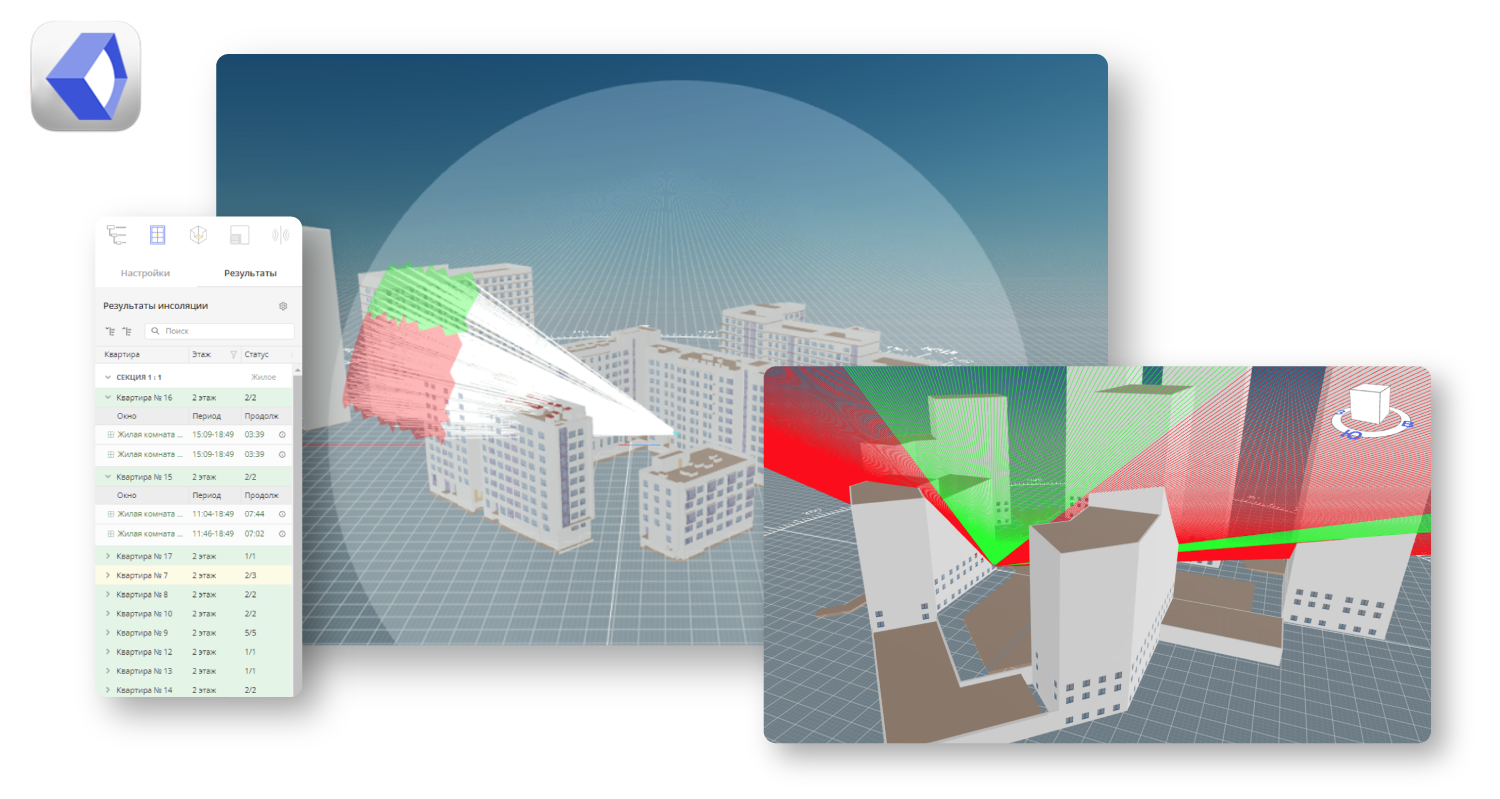

Интерфейс Altec Insolations

Altec Insolations — веб-сервис для расчёта инсоляции и КЕО напрямую из BIM-модели. Он позволяет быстро и точно проанализировать проект, проверить КЕО и инсоляцию для каждого окна и увидеть, где нормы соблюдаются, а где нет. В отличие от других программ и плагинов, весь процесс расчёта, начиная с экспорта модели с тысячей окон и заканчивая формированием отчёта, занимает не более 30 минут.

Это простой и интуитивный инструмент, в котором не нужно дополнительно простраивать модель и настраивать точки для каждого проёма. Экспорт модели из Revit осуществляется в пару кликов с помощью специального плагина Revit Export. Для расчёта инсоляции достаточно задать данные о местоположении, а для КЕО — индивидуальные коэффициенты (они зависят от типа здания, его положения и окружающей застройки, проёмов и отделки).

В результате пользователь получает расчёт, отображённый в виде лучей и расчётных точек, а также подробную таблицу результатов, в которой полученные данные сопоставляются с нормами. Ещё один плюс — структурированный отчет в формате PDF, содержащий информативные планы.

Пока сервис доступен только корпоративным клиентам, но команда Altec также планирует сделать сервис доступным для частных пользователей и добавить поддержку других программ — ArchiCAD и Renga.

Скрипты Dynamo

Для кого:

Архитекторы и дизайнеры, которые ведут частную практику, студенты, небольшие архитектурные бюро.

Для каких расчётов:

Инсоляция.

Формат:

Скрипт для Revit.

Стоимость:

Бесплатно / платно — зависит от разработчика скрипта.

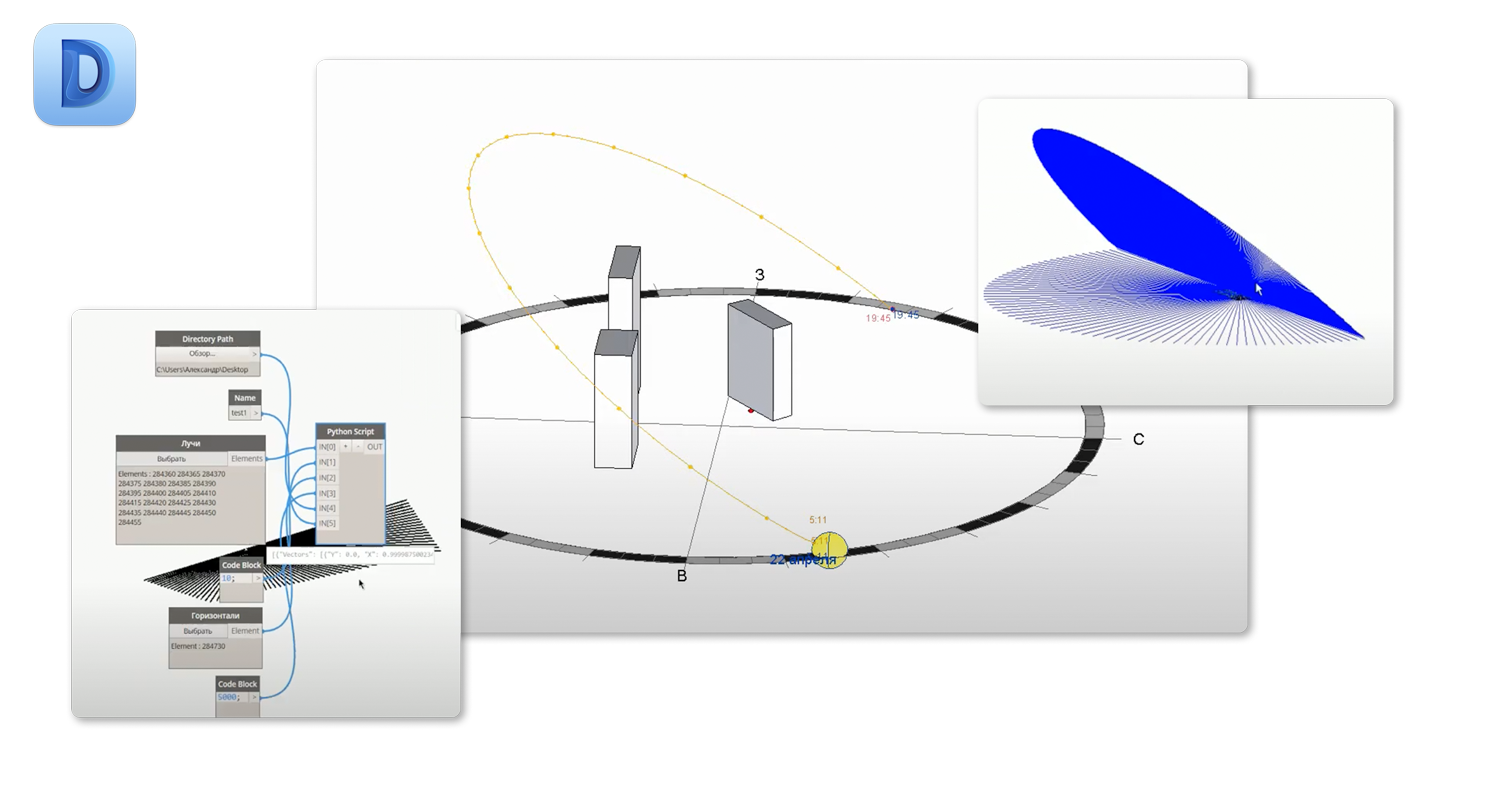

Работа скрипта Dynamo

Dynamo — встроенный в Revit инструмент визуального программирования, с помощью которого можно создавать свои инструменты. Этим воспользовались разные пользователи и разработчики — и сделали скрипты для работы с инсоляцией.

Все скрипты работают приблизительно одинаково и требуют предварительной подготовки: нужно указать расчётные точки и настроить локацию проекта, дату и север. Итоговые данные в виде продолжительности инсоляции можно найти в параметрах семейства.

Пример работы бесплатного скрипта можно посмотреть здесь, а платного — здесь.

RusKEO

ruskeo.ru

Для кого:

Архитекторы и дизайнеры, которые ведут частную практику, студенты, небольшие архитектурные бюро, строительные компании.

Для каких расчётов:

Инсоляция и КЕО.

Формат:

Веб-сервис.

Стоимость:

От 4 000 ₽ до 36 000 ₽ для одного пользователя и от 9 000 ₽ до 86 400 ₽ для трёх в зависимости от срока использования — 2 недели, месяц, полгода или год.

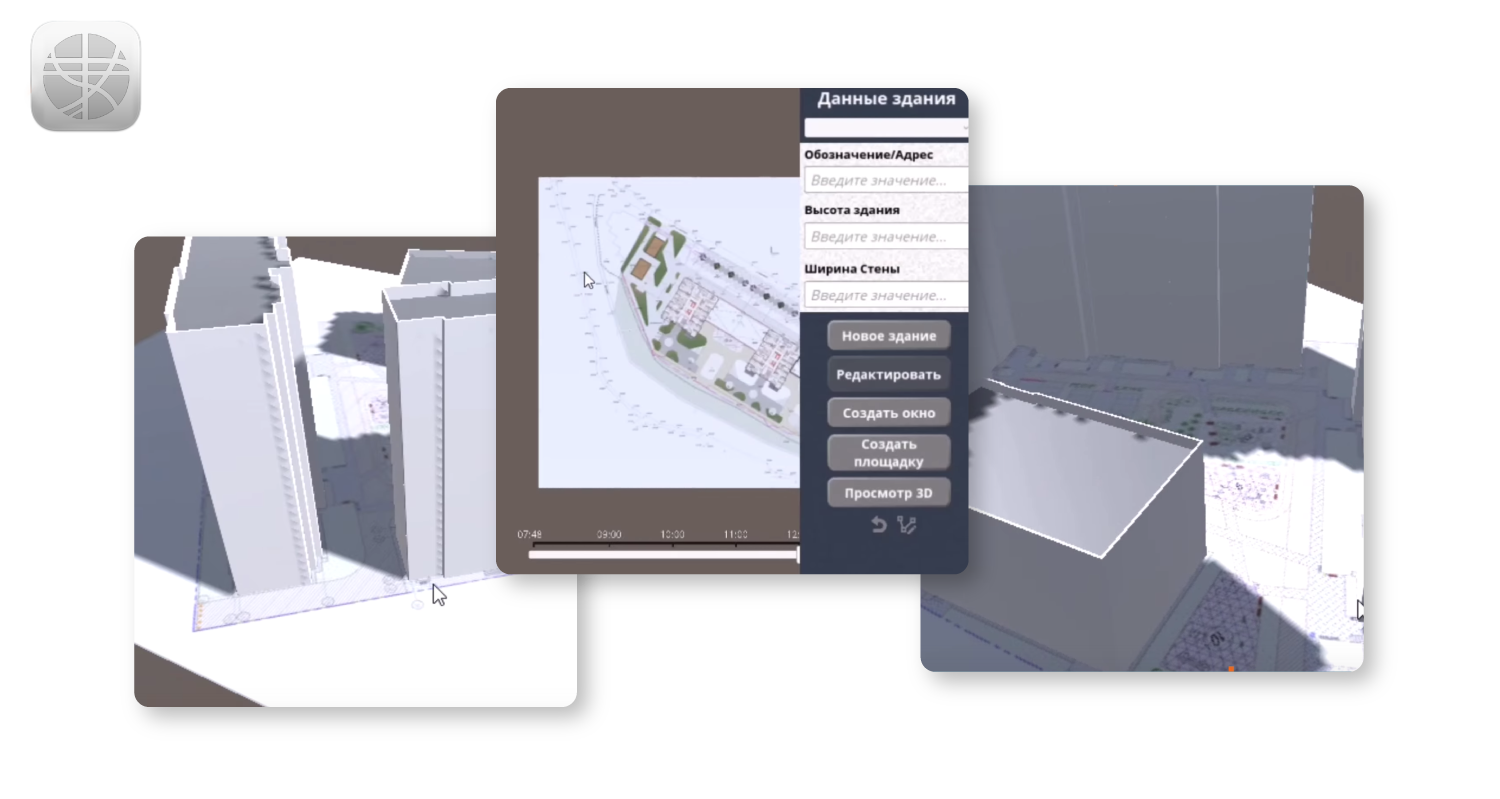

Интерфейс RusKEO

RusKEO — программа для расчёта инсоляции и КЕО, соответствующих российским нормам. Сервис позволяет работать не только с жилыми и общественными зданиями, но и с промышленными корпусами или целыми территориями.

В 2022 года компания участвовала в написании изменения №2 к СП 367.1325800.2017 «Правила проектирования естественного и совмещенного освещения». Сервис постоянно развивается и работает не только на Россию, но и на страны СНГ — в нём уже можно выполнять расчёты по нормам Узбекистана, а сейчас готовятся инструменты, чтобы работать с нормами Беларуси.

Все расчёты производятся онлайн, а в случае вопросов и технических сложностей можно обратиться за помощью к техподдержке. Пользователь получает конечный отчёт с титульным листом, текстовой и графической частью, сравнениями с нормативными значениями и выводами о соответствии или несоответствии помещений требованиям нормативной документации. При расчётах КЕО в зданиях можно использовать разные типы фонарей верхнего света — зенитные и шахтные, трапециевидные, шедовые, П- и М-образные. Также разрабатывается функция для расчёта КЕО через световоды.

Создатели сервиса постарались сделать его максимально понятным — например, каждый вопрос, необходимый для заполнения исходных данных, имеет справку: текстовое и графическое объяснение того, что требуется от пользователя.

Shadow Analysis

deltacodes.eu

Для кого:

Архитекторы и дизайнеры, которые ведут частную практику, студенты, небольшие архитектурные бюро.

Для каких расчётов:

Инсоляция, затенённость.

Формат:

Плагин для SketchUp и отдельная Windows-программа, совместимая с моделями Revit, ArchiCAD, SketchUp и 3ds Max.

Стоимость:

150–699 € — единоразовый платёж за плагин и 150 € — годовая подписка на программу. Есть пробный период и скидки для студентов.

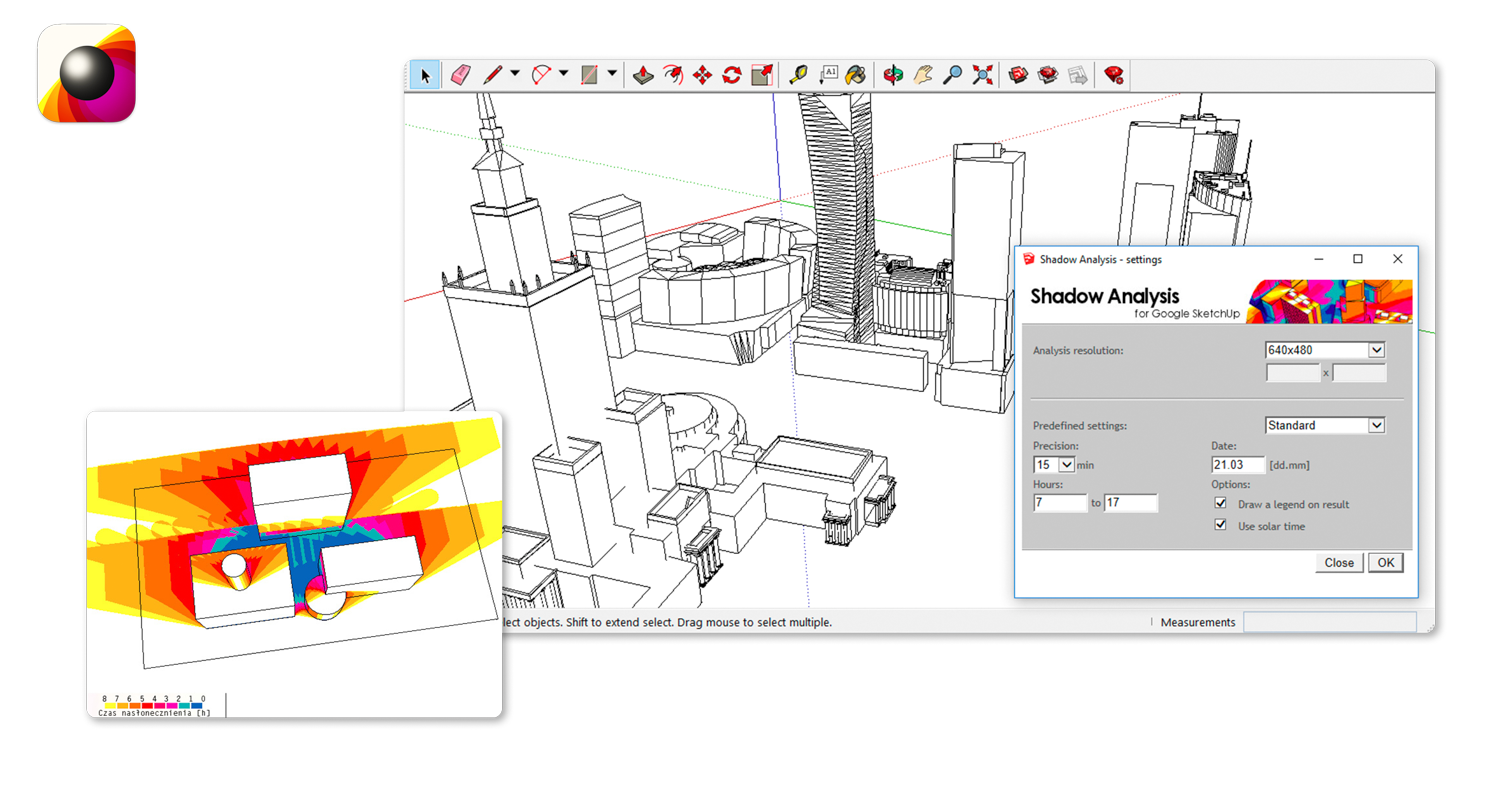

Интерфейс Shadow Analysis

Shadow Analysis — плагин для SketchUp и отдельная программа, которые считают инсоляцию графическим методом. В отличие от других похожих плагинов и программ, Shadow Analysis показывает не просто движение солнца, а конкретное время инсоляции в разных точках фасада, а также имеет специальный пресет для работы с российскими нормами.

Работая с программой или плагином, необходимо отметить все окна, для которых нужен расчёт, указать дату и локацию или выбрать готовый пресет. Расчёт происходит в 3D, и инструмент выдаёт схему инсоляции здания с легендой, в которой показывается количество времени.

К сожалению, это только ознакомительная информация: Shadow Analysis выдаёт лишь картинку с градиентами. Но такие данные могут пригодиться на этапе концептуальной разработки здания.

Солярис

sitis.ru

Для кого:

Архитектурные бюро и строительные компании.

Для каких расчётов:

Инсоляция и КЕО.

Формат:

Плагин для Revit и семейство самостоятельных Windows-программ.

Стоимость:

3 000 — годовая подписка на плагин и 50 000–60 000 — годовая подписка на программу. Есть урезанные бесплатные версии плагинов и бесплатная версия программы для студентов.

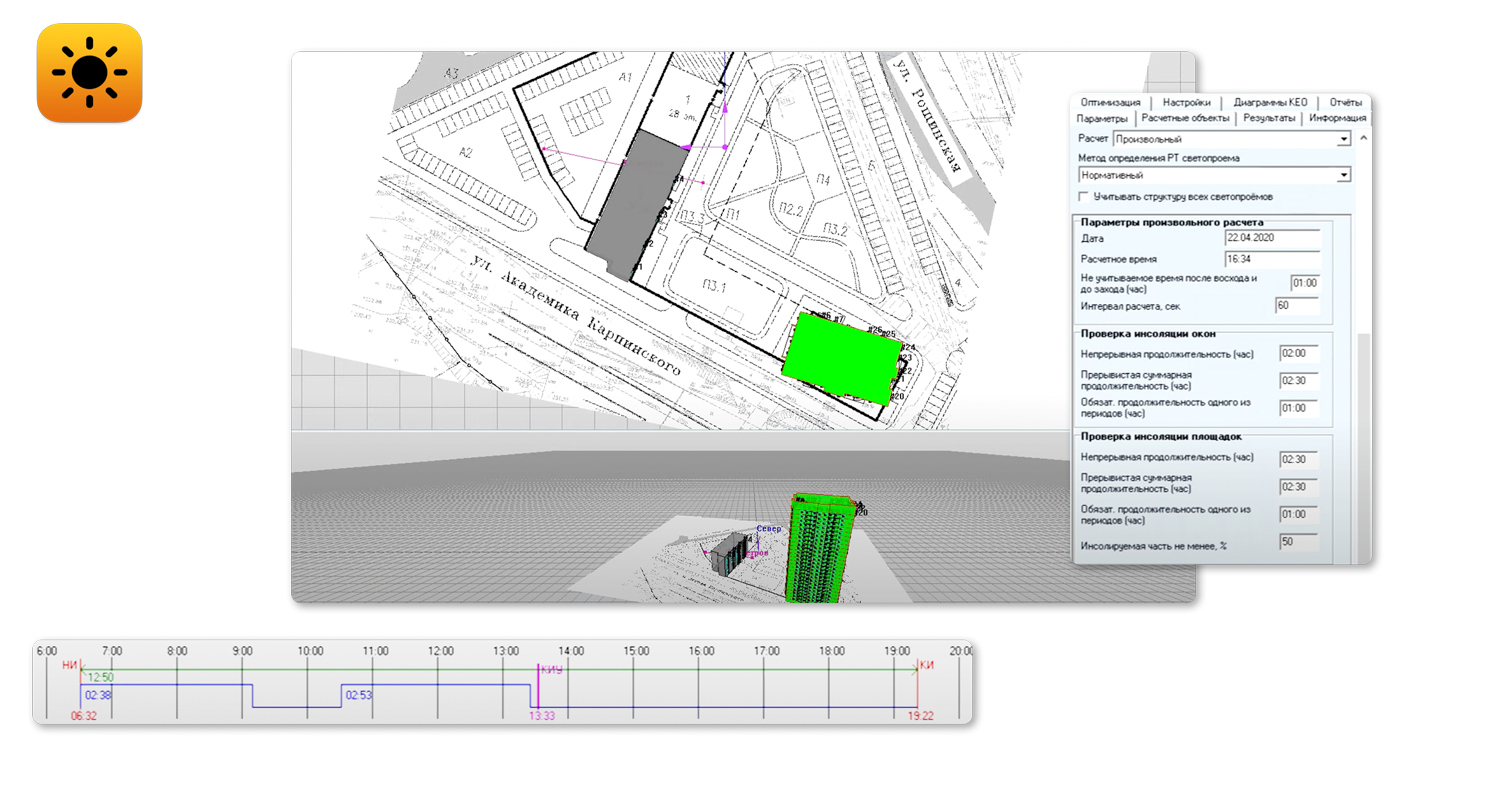

Интерфейс Соляриc

«Солярис» — российское семейство программ и плагинов, давно существующих на рынке, которые считаются одним из главных инструментов для расчёта инсоляции и КЕО, соответствующих российским нормам.

В «Солярис» загрузить модель напрямую можно только через плагин из Revit. Также можно построить модель здания по подложке в самой программе, а затем назначить ему световые проёмы, построить модель в программе «Солярис-Редактор» или подгрузить модель в формате IFC. Для расчёта нужно включить необходимые окна и настроить местоположение объекта, остальные данные программа сама подтянет из нормативной базы СП.

В результате будет доступен краткий отчёт с указанием времени инсоляции или КЕО для выбранных окон и помещений. Отдельно будут подсвечиваться проёмы и помещения, показатели которых не проходят нормы инсоляции или КЕО.

DIALux Evo

dialux.com

Для кого:

Архитекторы и дизайнеры, которые ведут частную практику, архитектурные и дизайнерские бюро.

Для каких расчётов:

КЕО.

Формат:

Программа для Windows.

Стоимость:

Бесплатно.

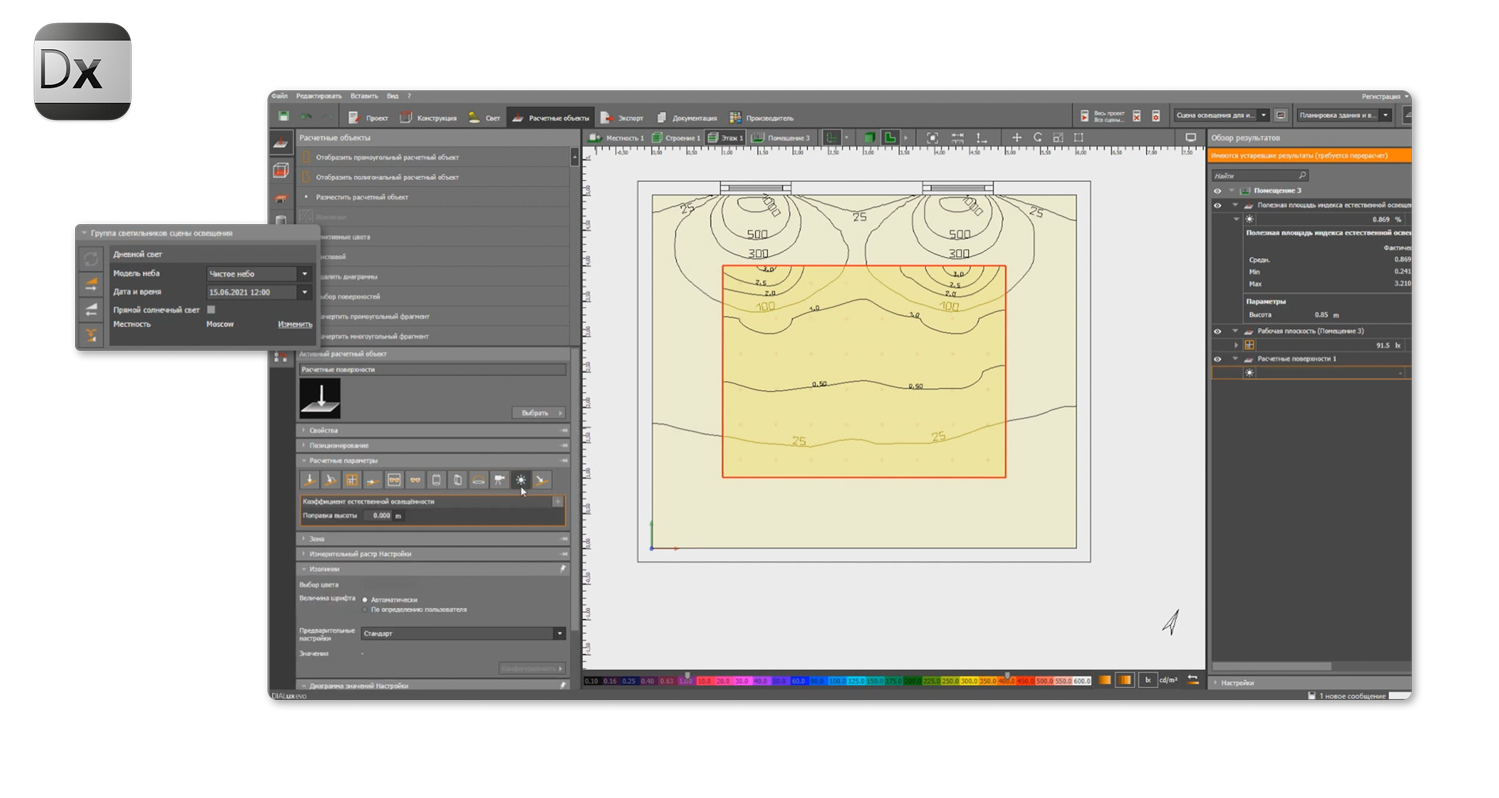

Интерфейс DIALux Evo

DIALux Evo — программа для планирования и проектирования освещения. Этот инструмент используют дизайнеры интерьера и светодизайнеры для расчёта освещённости разных помещений. В основном DIALux Evo используют для светотехнических расчётов, то есть считают освещенность от разных источников: споты, бра, люстры. Однако в программе также можно посчитать и КЕО.

В DIALux Evo можно загрузить DWG-план или IFC-модель помещения — эти форматы поддерживают все архитектурные программы для моделирования. Также можно сделать модель помещения в самой программе. Настраиваемые параметры для расчёта КЕО — дата, время, локация, отступы и расчётная поверхность. Программа построит изолинии естественного освещения, но КЕО для геометрического центра помещения придётся делать самостоятельно: эти данные есть, но их нужно извлечь в сторонней программе — например, можно экспортировать DWG-файл из DIALux Evo в AutoCAD и там найти КЕО.
