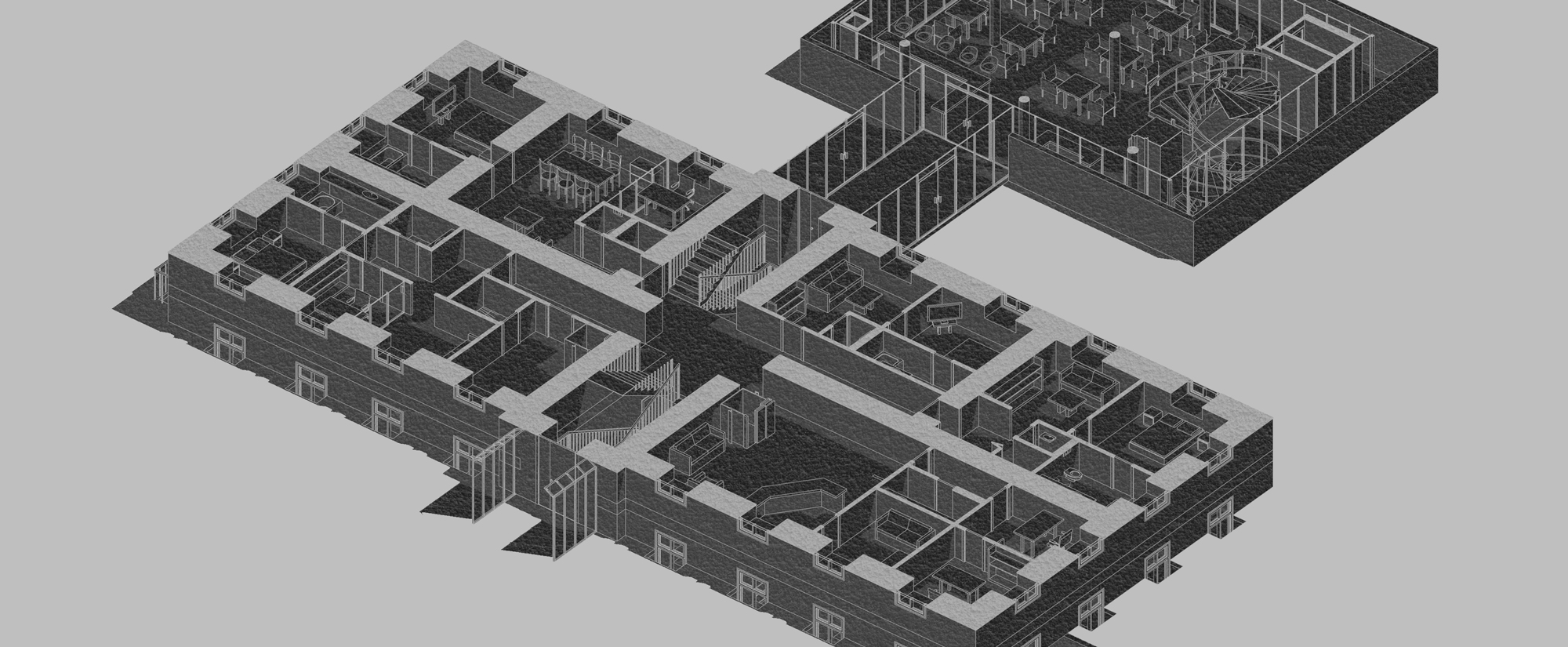

2-й курс или 43 стройки: как освоить Revit самой и зачем переучиваться

История архитектора Иры Мерзликиной

Полина Патимова

24.11.2021

Время чтения: 15 мин

Ира Мерзликина, архитектор, которая сейчас работает в команде технического заказчика в Германии, вспоминает, что свой первый институтский проект сделала сразу в Revit — освоила его самостоятельно, быстро и легко. Точнее думала, что освоила: уже на втором проекте стало понятно, что передать такие BIM-модели коллегам для дальнейшей проработки невозможно — файл должен быть аккуратным, а его настройки должны соответствовать логике BIM. Тогда Revit пришлось осваивать заново.

Поговорили с Ирой о том, как Revit помог ей успешно сдать проект на втором курсе, почему во взрослом мире всё оказалось иначе и как Revit помогает при реализации крупных проектов.

Первый проект в Revit

Когда на втором курсе МАрхИ встал вопрос о первом цифровом инструменте, мои одногруппники выбирали либо ArchiCAD, либо Revit, либо SketchUp. Были и те, кто работал в AutoCAD, но мне хотелось, чтобы модель и чертежи были связаны. Я скачала Revit, потому что он показался мне самым удобным и современным.

Мне нужно было спроектировать спасательную станцию у реки в городе Касимове. Сначала я придумала сам объект — многоуровневую башню, нивелирующую перепад рельефа — и нарисовала на бумаге план и разрез (они совсем простые). Потом открыла Revit и начала самостоятельно разбираться со всеми инструментами на лету — интерфейс оказался понятным и интуитивный.

За несколько дней я собрала модель, вывела из неё чертежи и скомпоновала альбом. Но при этом главным элементом в моём объекте была многоуровневая лестница — я довольно долго разбиралась, как сделать ее саму, перила и раскосы стандартными инструментами Revit — в этот момент я начала ощущать, что программа задаёт архитектору свои правила.

Времени разбираться с тем, как настраивать графику чертежей и накладывать текстуры в модели тогда не было, поэтому я сделала белый рендер с помощью встроенного движка Revit — он очень простой: фон, солнце, собственные и падающие тени, интенсивность всех параметров. Единственный материал, который я поставила — стекло. Так я получила контуры объекта, тени и блики, выгрузила их в формате PNG и наложила текстуры в Photoshop. Моим единственным навыком в нём тогда была цветокоррекция, но я знала, что в Photoshop можно дотянуть визуализации — и дотянула.

Тогда, В 2014 году, подача получилась достойной для второго курса, но сейчас такой уровень графики, наверное, уже не воспринимался бы как что-то классное.

  • Первый студенческий проект Иры Мерзликиной: спасательная станция у реки в Касимове. Модель и чертежи — Revit. Цветное изображение — белые рендеры из Revit, обработанные в Photoshop. Компоновка планшета — Photoshop.
  • Первый студенческий проект Иры Мерзликиной: спасательная станция у реки в Касимове. Модель и чертежи — Revit. Цветное изображение — белые рендеры из Revit, обработанные в Photoshop. Компоновка планшета — Photoshop.
  • Второй студенческий проект Иры Мерзликиной: выставочный павильон в Касимове. Модель — Revit. Коллажи — экспорты в линиях из Revit, обработанные в Photoshop. Чертежи — Revit + заливки в Photoshop.
  • Второй студенческий проект Иры Мерзликиной: выставочный павильон в Касимове. Модель — Revit. Коллажи — экспорты в линиях из Revit, обработанные в Photoshop. Чертежи — Revit + заливки в Photoshop.
  • Второй студенческий проект Иры Мерзликиной: выставочный павильон в Касимове. Модель — Revit. Коллажи — экспорты в линиях из Revit, обработанные в Photoshop. Чертежи — Revit + заливки в Photoshop.

Первая работа — и проблемы

После первого же сделанного проекта я была уверена, что уже владею Revit, но проблемы начались в следующем году, когда я согласилась взяться за проект на фрилансе — нужно было спроектировать выставочный павильон из грузовых контейнеров. Я столкнулась с тем, что мне не хватает знаний о программе — например, я не использовала привязки по этажам, подрисовывала что-то вручную и не понимала, откуда взять в Revit металлические листы, из которых сделаны контейнеры — в итоге все плоскости остались гладкими и условными.

Я работала в Revit так, как будто рисую на бумажке или в Photoshop'e, и если для первого институтского проекта это было вполне нормально, то во время работы свою модель нужно отправлять другим людям — твой рабочий файл должен понимать любой участник команды, а не только ты.

  • Первый рабочий проект Иры Мерзликиной (совместно с Дарьей Сусак): выставочный павильон из грузовых контейнеров. Модель — Revit. Изображения — экспорты из Revit, обработанные в Photoshop (акварельная подача — просьба заказчика).
  • Первый рабочий проект Иры Мерзликиной (совместно с Дарьей Сусак): выставочный павильон из грузовых контейнеров. Модель — Revit. Изображения — экспорты из Revit, обработанные в Photoshop (акварельная подача — просьба заказчика).
  • Первый рабочий проект Иры Мерзликиной (совместно с Дарьей Сусак): выставочный павильон из грузовых контейнеров. Модель — Revit. Изображения — экспорты из Revit, обработанные в Photoshop.
  • Первый рабочий проект Иры Мерзликиной (совместно с Дарьей Сусак): выставочный павильон из грузовых контейнеров. Модель — Revit. Изображения — экспорты из Revit, обработанные в Photoshop.

После первого рабочего проекта я поняла, что для настоящей работы уровня Quick and Dirty1 недостаточно — размеры и стены должны сходиться (а не просто выглядеть так, как будто всё сходится), заливки чёрным не решают всех проблем с чертежами, листы в альбоме должны нормально работать и обновляться автоматически.
Тогда я решила развивать свою культуру черчения. Чтобы научиться работать в Revit правильно, я начала читать и смотреть разные материалы и постепенно стала настраивать шаблоны для рабочих файлов, использовать оси и привязки стен к этажам, чтобы в проекте не было дырок, работала с разрезами, настраивала альбомы, чтобы чертежи выводились на листы автоматически и наконец прекратила заливать стены на планах в Photoshop'е, а вместо этого освоила настройку графики в Revit.

В общем, мне пришлось переучиться и начать моделировать аккуратно. Следующий проект — конкурс на реконструкцию фабрики для воронежского фестиваля «Зодчество», который я делала с подругой, — я прорабатывала в Revit гораздо логичнее.

  •
  •
  •
  •
  •
  •
  •
Ира Мерзликина, Юлия Седых. Конкурсный проект для воронежского фестиваля «Зодчество»: ревитализация фабричного корпуса и прилегающей территории. Модель, чертежи и взрыв-схемы — Revit. Изображения — экспорты из Revit, обработанные в Photoshop.

Я думаю, любой софт можно выучить самостоятельно, но фишка обучения на курсах в том, что тебе сразу рассказывают про все подводные камни и приучают к правильному применению инструментов программы — это экономит время и нервы.

Возможности и ограничения софта

Когда я освоила принципы работы в Revit, я смогла создавать проекты сразу в программе, а не придумывать их на бумаге и только затем переносить в Revit. Познакомившись со всеми возможностями программы, я стала думать над проектом и лепить форму, как из пластилина, сразу в Revit. Правда, я по-прежнему считаю, что создание криволинейных форм в Revit — это довольно сложно. Сама логика программы как будто тяготеет к работе с коробчатыми объектами, и это сильно ограничивает архитектора. Я попробовала самостоятельно разобраться с формообразующими2, но мне показалось, что это довольно грубый инструмент.

Всё стало легче, когда я освоила Rhino: его логика, построенная на работе со сплайнами, позволяет создавать объекты любой кривизны, но выводить чертежи из Rhino мне совсем не так удобно, как из Revit.  В случаях, когда мне нужны были перекрытия сложной формы, я создавала их в Rhino, свободно правила, а затем импортировала в Revit: присваивала им семейство перекрытий и работала с ними уже как с элементами зданий.

Revit — это инструмент, и нужно правильно его применять. Я бы не стала делать двухэтажную виллу в Revit, как и любой маленький проект — в таких проектах суть не в данных, а в моделировании, и с этим в Revit бывает сложно. Но при работе в большом масштабе, когда вместо одного этажа в здании появляется 12, вместо одной лестницы — 5, а дверей уже не 10, а 200, править что-то вручную становится просто невозможно. И вот тут как раз нужен Revit: для подсчёта материалов, общения со смежниками, предотвращения ошибок на стройке.

Что сейчас: Revit для координации проектов

Первые два курса я училась в МАрхИ, а затем уехала в Потсдамский университет прикладных наук (University of Applied Sciences Potsdam). В Германии почти все архитектурные бюро работают в ArchiCAD, поэтому мне пришлось его освоить и несколько лет не открывать Revit. Освоить ArchiCAD после Revit было довольно легко: логика BIM очень похожа, хотя интерфейсы выглядят совершенно по-разному. Но Revit мне до сих пор нравится больше.

Три года я работала архитектором и даже вела проекты самостоятельно, но потом устала чертить рабочку и поняла, что хочу участвовать в проектировании на стороне заказчика. Сейчас я работаю в немецкой компании Otte Projektmanagement, которая выступает техническим заказчиком в крупных проектах: мы следим за проектированием и реализацией и координируем разных проектировщиков и подрядчиков.

Когда я устраивалась на работу, владение Revit не было принципиальным условием, но мы работаем в BIM, и сейчас я активно им пользуюсь: проектировщики присылают мне свои чертежи, а я вношу в них правки и слежу за соблюдением сроков.

  •
  •
  •
  •
Проект жилой застройки в Берлине. Архитекторы: Duplex Architects, Bartscher Architects. Технический заказчик: Otte Projektmanagement. На стадии проектирования в Revit отслеживаются сроки строительства каждого здания. На стадии строительства настроена связка Excel — Revit: таблица, которую заполняют проектировщики, связана с моделью — команда Otte Projektmanagement и Ира видят, где что-то задерживается и как это влияет на весь проект.

Сейчас мы курируем реализацию 43 кварталов в Берлине и следим за реализацией инфраструктурных объектов — водопровода, канализации, отопления, дорог, электричества. Все эти объекты делают разные фирмы в разное время.

Чтобы координировать их работу, я смоделировала в Revit модель всей территории, разделила его на участки, над которыми работают разные проектировщики и настроила таблицы Excel с датами выполнения работ — их заполняют проектировщики, а мы сразу в BIM-модели видим, что происходит со сроками работ, и можем координировать действия разных проектировщиков и подрядчиков.


Изучить Revit на базовом и продвинутом уровнях и сразу начать работать в программе правильно можно на наших курсах и интенсивах
