Коллекция плагинов для Revit
Чем дополнить возможности программы
Анна Грехова, Полина Патимова
28.04.2022
Время чтения: 7 мин

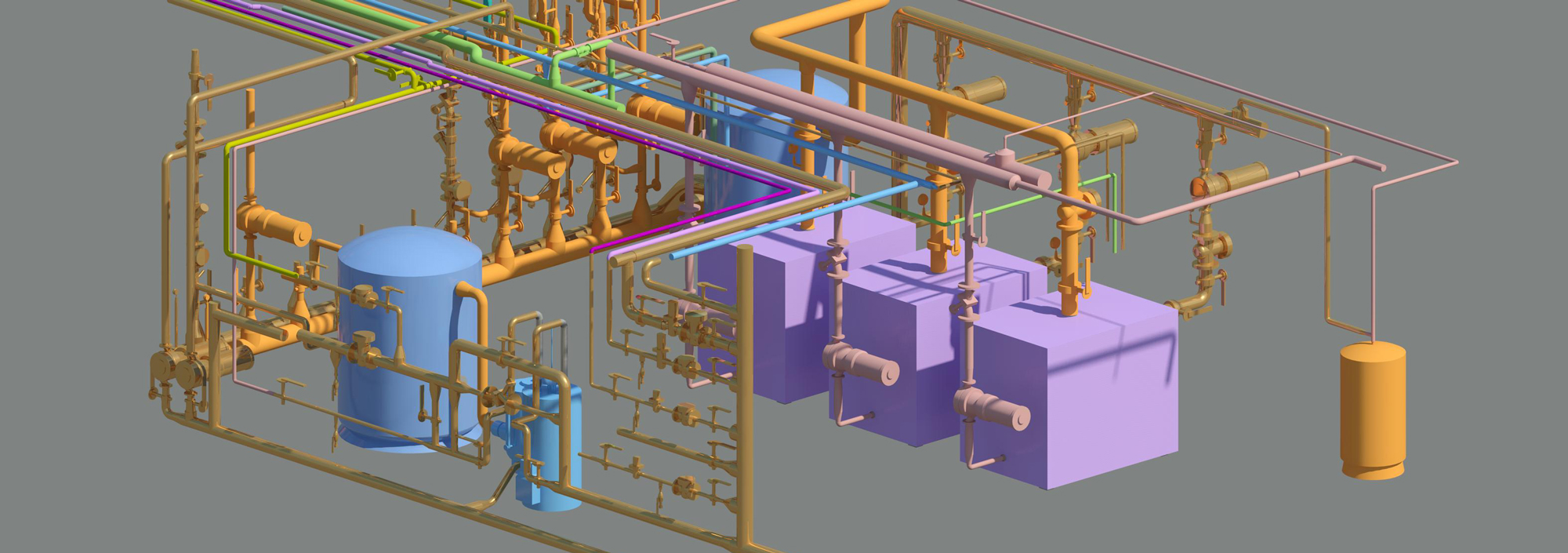

Логика BIM-моделирования часто бывает слишком тяжеловесной для решения простых задач. Чтобы обойти ограничения стандартных инструментов Revit или расширить их возможности, можно использовать плагины.
Рассказываем о самых полезных вместе с Аней Греховой, куратором курсов и интенсивов Софт Культуры.
Как установить плагин:
рус./eng.: закрыть Revit → распаковать и запустить установщик → принять условия установки → открыть Revit: вкладка плагина появится на главной панели.
При работе с лицензионными плагинами Revit предлагает выбрать разные тарифные планы или пробный период.
Английский
Бесплатно
Плагин, помогающий оптимизировать повторяющиеся задачи и проверить модель на ошибки и коллизии. Например, создать пользовательские штриховки, установить ревизии сразу на нескольких листах, переопределить графику, копировать легенды в другие документы, применить выделенную область к нескольким видам.
А ещё с помощью PyRevit можно вычислить пользователя, который при совместной работе последним взаимодействовал с каким-либо элементом; обнаружить все категории, которые можно почистить, и массово их удалить; выбрать категорию элементов для фильтрации; создать спецификацию, которая позволяет печатать листы из определённого списка.
В разработке PyRevit можно принять непосредственное участие и поделиться своими инструментами.
Ищите подробную инструкцию по установке и использованию плагина на страничке разработчиков или в видео на YouTube.
Английский
Бесплатно
Плагин для просмотра, печати и комментирования 2D- и 3D-файлов. Его удобно использовать для демонстрации проекта и для коммуникации с заказчиком — можно просмотреть проект и оставить комментарии без установки Revit или другого софта.
Плагин поддерживает разные форматы файлов — DWF, DWFx, DWG, DGN, PDF, и самые популярные форматы изображений — JPG, GIF, PNG, TIF. Design Review помогает конвертировать файлы DWG из версии в версию или сохранять альбом, состоящий из листов разных размеров, в DWF, чтобы затем экспортировать в PDF для печати.
Design Review показывает слои, тени и освещение, текст и данные сетки, системы координат, гиперссылки, разметки и свойства листа. Набор инструментов измерения включает опции для оценки размеров, поверхностей, деталей и областей, а также позволяет добавлять выноски, штампы и символы для выделения важных разделов или комментариев.
Английский
Бесплатно
Приложение для концептуального моделирования и формообразования: 3D-эскизы, созданные в FormIt, преобразуются в элементы Revit и наоборот без потери данных. При этом можно присваивать группам категории — тогда они станут семействами.
Исходная точка FormIt и базовая точка Revit совпадают — при импорте в любую из программ все элементы размещаются в нужных местах. Геометрию FormIt также можно выбрать в качестве входных данных для Dynamo.
При переносе данных в Revit 2019 или более старую версию программы настройки материалов не сохраняются — для работы в связке с FormIt лучше использовать версию Revit 2020 или выше.
Приложение работает на Windows и на iPad, а также имеет Web-версию для браузера. Подробнее о возможностях приложения можно узнать на YouTube-канале FormIt.
Английский
Бесплатно
Плагин для преобразования помещений в 3D-блоки. Помогает обойти ограничение Revit — по умолчанию помещения не отображаются в 3D.
Блокам можно задать цвет с помощью фильтра, а затем просмотреть все помещения на 3D-виде и узнать необходимые параметры. Инструмент пригодится при работе с планировками, когда площади и другие параметры помещений постоянно меняются и за ними нужно следить.
Подробнее о том, как работает плагин, создатели рассказывают в видео и скриншотах на странице приложения.
Английский
Бесплатно
Плагин, который позволяет автоматически создать плинтус, готовый пол или отделку стен внутри любого помещения, созданного в Revit.
Room Finishing позволяет сократить количество рутинных действий по деталировке помещений — это особенно полезно при выпуске рабочих чертежей.
Английский
Бесплатно
Полезный плагин для проверки модели, с помощью которого можно устранить коллизии и ошибки на ранних этапах работы.
Isolate Warnings создаёт новые 3D-виды, чтобы изолировать и выделить те части модели, которые имеют предупреждения об ошибках — так их удобнее исправлять.
Русский
Бесплатно
Плагин для автосохранения: в Revit нет этой функции, и при аварийном завершении работы все данные могут быть потеряны.
R AutoSave позволяет установить интервал автоматического сохранения, чтобы при перезапуске программы выбрать нужный файл и потерять минимум информации. Пока плагин работает только с версиями Revit 19 и ниже.
Русский
Платно
Пакет плагинов, которые позволяют чистить модель, переносить стандарты проекта из связанного файла .rvt, автоматически создавать 3D-виды по заданным уровням, пакетно нумеровать группы конструкций, автоматически создавать отверстия в местах пересечения конструктивных элементов и инженерных сетей.
А ещё PowerPack включает функции, которые упрощают работу с отображением модели и настройкой графики или аннотаций и помогают бороться с дублированием параметров и листов.
Русский
Платно
Пакет плагинов, которые помогают автоматизировать рутинные процессы, чтобы BIM-модель и проектная документация соответствовали российским нормативам и стандартам.
Компоненты ModPlus упрощают перемещение листов в альбоме и их копирование, устанавливают связи между параметрами вложенных семейств, позволяют переименовывать параметры семейств пакетно, а не по одному. Также с помощью плагинов можно управлять режимом осей и фильтрами шаблонов и сохранять настройки переопределения графики.
Весь пакет работает не только с Revit, но и с AutoCAD или Renga. Описание каждого плагина с видеоинструкцией ищите в разделе «Справка» на сайте разработчика.
Русский
Платно
Пакет плагинов для решения практических задач: настройки интерфейса, работы с копированием листов, менеджером параметров и квартирографией.
Некоторые плагины помогают в BIM-координации проектов — оповещают BIM-менеджера об изменениях в проекте, визуализируют статистическую информацию, позволяют оценить эффективность работы сотрудников.
Русский
Платно
Не плагин, а целая программа для работы с реальными объектами — рекомендуемый уровень детализации LOD 300 и выше.
Инструмент позволяет рассчитать объём работ и материалов, настроить формулы, загрузить или выгрузить сметную стоимость в формате Excel и составить сметную документацию.
Английский
Бесплатно
Плагин Autodesk, который пока находится на стадии разработки. Dasher связан не с проектированием, а уже с эксплуатацией здания: он помогает отслеживать характеристики реализованного проекта в реальном времени.
Это утилита для настройки датчиков и оборудования, а также для просмотра разных параметров, связанных с жизненным циклом здания. С помощью навигационной панели можно открывать разные виды, изолировать этажи для наглядного отображения температурного режима и уровня углекислого газа в помещениях, а также следить за тем, где люди находятся в разные моменты.
Русский
Бесплатно
Шесть плагинов от российской компании Altec, созданных для оптимизации разных процессов. Все плагины доступны на Google-диске компании.
⟶ Revit.Opening
Плагин, который помогает создавать задания на отверстия в местах пересечения инженерных сетей со стенами и перекрытиями, формировать файл заданий, а затем заменять задания на отверстия.
⟶ Revit.NineGraphs
Плагин, с помощью которого можно заполнять параметры для инженерных сетей, входящих в спецификацию. Заполнение происходит на основе копирования параметров «Имя системы» и «Тип системы» в пользовательские параметры.
⟶ Revit.Finish
Плагин для работы с отделкой стен, полов, потолков и лестниц, а также для вывода спецификаций отделки.
⟶ Revit.Server.Export
Плагин, который позволяет экспортировать модели с Revit-сервера в три раза быстрее, чем базовый инструмент Autodesk — и делает командную работу комфортнее.
⟶ Revit.ArchitecturalParametersOpenings
Плагин Revit для заполнения информации о сторонах света и уровне расположения модели, а также для проверки направлений, в которых открываются двери.
⟶ Revit.SectionFiller
Плагин для заполнения номера секции у всех элементов, которые попадают в форму в контексте. Полезен при работе с многоквартирными домами.
Русский
Платно / Бесплатно для студентов
Плагин, который автоматизирует многие процессы — например, помогает армировать стены и колонны, вырезать проёмы с помощью полых форм, соединять элементы из разных групп, маркировать элементы по типу или по экземпляру, настраивать нумерацию листов, копировать спецификации с изменяемым фильтром и экспортировать их в Excel.
Подробнее о возможностях плагина создатели рассказывают на YouTube-канале — в том числе об обновлениях, которые появляются довольно часто. После пробного периода в 30 дней годовая подписка обойдётся в 1 800 ₽, но студенты могут использовать плагин бесплатно.
Следить за плагинами Revit можно с помощью обзоров. Один из самых полезных обзоров на русском, который мы знаем, сделала Екатерина Подобед для компании ИНФАРС. Первая часть обзора посвящена полезным и редким расширениям, а вторая — самым распространённым плагинам, помогающим оптимизировать рутинные операции.
Также есть специализированные магазины, где можно найти приложения под свои задачи. На этих сайтах можно найти как платные, так и бесплатные плагины:
⟶ Магазин Autodesk, созданный специально для пользователей авторизованного программного обеспечения.
⟶ BIM One, где можно найти не только плагины, но и скрипты.
О других полезных сайтах для работы с Revit, на которых можно найти ответы на вопросы, уроки и бесплатные материалы для скачивания, рассказываем в другом материале.
