Параметрическое проектирование в бюро ABOVE

Часто заказчики воспринимают параметрику как синоним сложной геометрии или сверхинновационного подхода. Еще несколько лет назад это действительно могло казаться невозможным, но сегодня цифровое проектирование плотно вошло в рутину.

В ABOVE параметрические инструменты используют прежде всего для контроля: скорости итераций, структуры модели, логики данных. Мы поговорили с Марией Салех, партнером и руководителем архитектурного отдела ABOVE, и Вероникой Ионовой, ведущим архитектором бюро, о том, где параметрика действительно дает результат и как меняется инструментальная среда.

Наиболее очевидная область применения параметрического моделирования — работа с фасадными системами. Когда необходимо быстро перебрать варианты сетки, шага или плотности элементов, параметрическая модель позволяет задать диапазон изменений. В таких задачах особенно важна скорость реакции на обратную связь: меняешь параметр — модель перестраивается, и можно сразу показать заказчику новый вариант.

В проекте старшей школы в Багдаде от бюро ABOVE конструкция разделена на два уровня: неизменяемый стоечно-балочный каркас и адаптивная оболочка.

Параметры оболочки — шаг, плотность и ориентация гнутых профилей — настраиваются в зависимости от геометрии объема и климатических условий.

Система позволяет быстро проверять варианты под конкретный климат и инсоляцию, синхронизировать оболочку с планировкой атриума и амфитеатра, и в итоге найти решение, которое одновременно удовлетворяет инженерным требованиям и сохраняет архитектурную целостность проекта.

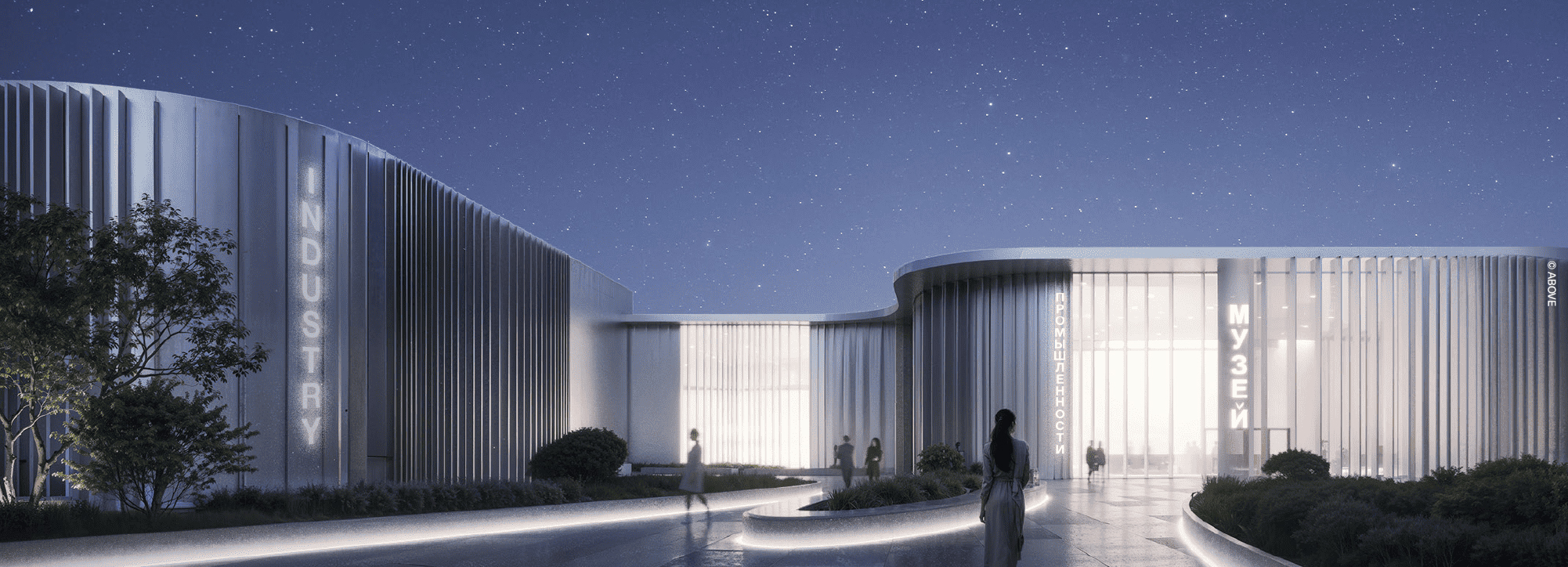

Для проекта музея промышленной механизации мы построили геометрию фасада через аттракторный метод. Базовая кривая повторяет линию объема, а дополнительная кривая-аттрактор управляет распределением вертикальных ламелей. Шаг элементов определяется расстоянием от точек базовой кривой до аттрактора. Изменение его положения автоматически перестраивает ритм.Это позволяет исследовать вариативность без ручной перестройки системы.

Этот принцип динамики продолжен в дизайне фасада, где ключевую роль играют материалы и ритм вертикальных элементов. Мы используем стекло, отражающие металлические панели и вертикальные ламели. Ламели и стойки витражной системы повторяют форму объема, шаг и композиционный ритм завязаны на изгибах, поэтому фасад воспринимается более динамично: появляется «ребристость» и направленность, которую можно считать с разных дистанций — восприятие фасада меняется в зависимости от угла обзора и освещения.

Параметрические инструменты не всегда видны в финальном изображении проекта. Часто их задача — организовать процесс, а не продемонстрировать сложность формы.

Параметрика помогает снизить объем ручной работы и заметно сократить время на повторяющиеся задачи. Например, раскладывать машиноместа с учетом нормативов или автоматизировать постоянные расчеты — площади фасадов, ТЭПы и сводные ведомости по элементам.

В задачах предметного масштаба — мебели, светильниках, элементах благоустройства — часто есть несколько жестких ограничений и большое количество итераций. Параметрическая логика позволяет быстро исследовать диапазон допустимых решений и избежать ощущения «чистого листа».

Отдельным пунктом стоит выделить массинг. После неоднократных обсуждений мы пришли к выводу: Grasshopper для массинга — решение довольно спорное. При одном подходе он дает стабильный и предсказуемый результат, при другом — начинает вести себя непредсказуемо. Универсального рецепта здесь нет: ключевую роль играют исходные настройки, метод моделирования и дисциплина пайплайна.

Иногда ручное моделирование может быть менее эффективным, чем параметрика. Особенно в ситуациях, где скорость разработки концепций является частью ТЗ: конкурс, серия экспресс-презентаций, несколько заинтересованных сторон, которые запрашивают обратную связь в разные дни и требуют быстрой оценки нескольких опций.

→ Параметрическое моделирование позволяет задать алгоритм и диапазон параметров, исключая ручное проектирование каждой версии.
→ Изменение одного параметра автоматически перестроит всю систему.
→ Все варианты подчинены единой логике: это значительно упрощает их сравнение и обоснование.

Каждый архитектор в Москве ощущает растущий запрос на сложную авторскую архитектуру — с выразительными фасадами, неортогональными решениями и более динамичной пластикой. Параметрическое проектирование помогает сохранять высокое качество проектов при сжатых сроках и большом количестве согласований.

Меняется и инструментальная среда.
→ Rhino 8 усилил базовую архитектурную работу и дал новые инструменты моделирования и подготовки, которые полезны и в параметрических задачах.
→ Параллельно развивается Grasshopper 2 (alpha). Хотя версия ещё ранняя, уже заметно движение в сторону более стабильной логики построения крупных графов и удобной работы с офисными библиотеками (McNeel Forum).

Все чаще аналитика подключается уже на этапе массинга. В международной практике растет требование к ранней оценке освещенности, ветрового комфорта и углеродного следа. Autodesk развивает Forma как среду раннего анализа, Embodied Carbon Analysis — для сравнения вариантов по материалам.

Связка Rhino и Grasshopper остается базовой, особенно в сочетании с Ladybug Tools, в частности плагин Honeybee. Именно он обеспечивает интеграцию Grasshopper с расчетными движками: Radiance для анализа дневного света и EnergyPlus/OpenStudio для энергомоделирования.

Параллельно развивается другое направление — использование ИИ на ранних стадиях проектирования. На основе белого массинга и референсов можно быстро получить серию визуальных вариантов.

Однако такие изображения остаются статичными. Заказчику важно исследовать объем со всех сторон, анализировать узлы и стыки, понимать конструктивную логику. Полноценная 3D-модель по‑прежнему незаменима: ИИ ускоряет обсуждение образа, но не заменяет управляемую модель.

Меняется не только софт, но и способ обмена информацией. Если раньше проект передавали как набор файлов, то сегодня важнее, чтобы данные свободно перемещались между разными программами и не терялись по пути.

Выход IFC 4.3 в статусе стандарта ISO расширил возможности openBIM, включая полноценное описание линейной инфраструктуры особенно для инфраструктурных проектов: дорог, мостов, тоннелей. Проще говоря, стало легче описывать сложные объекты в универсальном формате, который понимают разные системы.

Современные проектные процессы требуют надежного потока данных между инструментами, чтобы каждый шаг проектирования можно было отследить, сравнить или откатить. Платформа Speckle работает именно с этим — она позволяет передавать не просто геометрию, а данные и параметры между разными средами — CAD, BIM, вычислительными инструментами — и отслеживать изменения. В результате модель перестает быть «закрытым» файлом и становится частью общей цифровой среды проекта.

Одним из показательных примеров перехода параметрики в производственную плоскость стала 30-метровая башня Tor Alva в Мулегнс, Швейцария. Это проект ETH Zurich, где применялась роботизированная 3D-печать несущих элементов. Проект демонстрирует, как параметрическая модель может быть напрямую связана с роботизированным производством и конструктивным армированием.

Параметрическое проектирование сегодня — не эстетика сложности и не набор эффектных инструментов, а способ построения управляемой среды, в которой геометрия, аналитика и технология соединены в единую систему. В этой связке параметрика перестает быть исключительно визуальным языком и становится рабочей инфраструктурой архитектуры.
