Работаете в Rhino — а ещё?

Рассказываем о самых популярных связках: с Revit, V-Ray и Illustrator

Павел Басманов, Александр Караганов

25.01.2022

Время чтения 7 мин

Rhino — инструмент, в котором можно вести проект от начала до конца: моделировать, настраивать графику, выводить модель на производство, чтобы делать макеты или реализовывать проекты.

Но как быть, если нужно работать с BIM, рендерить или готовить чертежи и графику для конкурса? Осваивать связки Rhino с другими программами. Рассказываем, какие.

Rhino + Grasshopper + Revit

Для чего:

Чтобы перевести любую форму в рабочий проект.

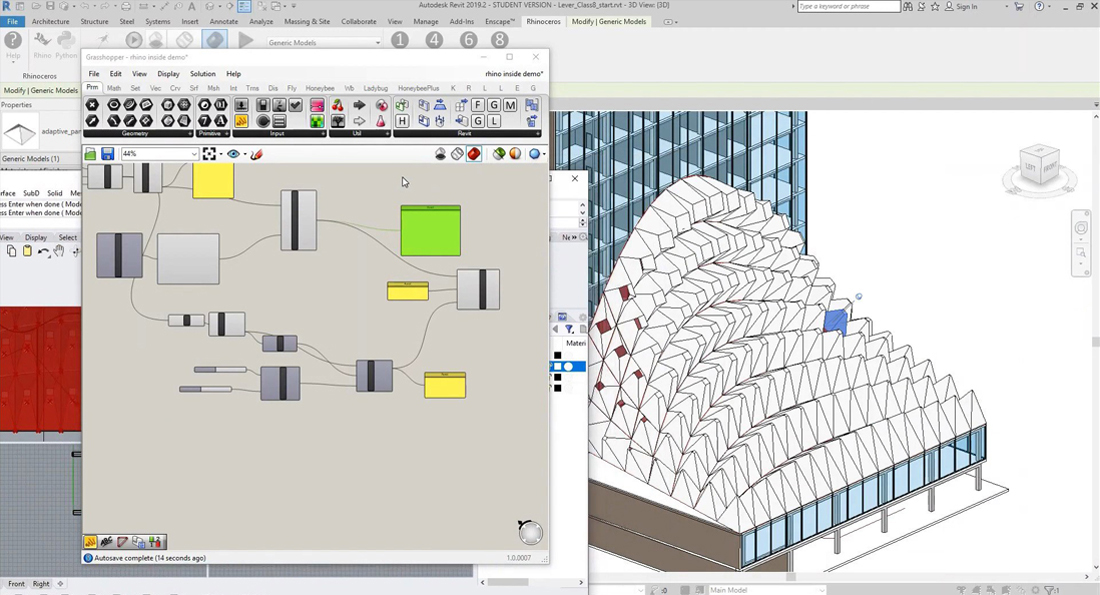

Источник изображения: https://aecbytes.blog/2020/03/11/rhino-inside-revit/

Rhino и встроенный в него Grasshopper незаменимы для работы с параметрическим дизайном, созданием сложных объектов и проработки разных вариантов формы. Revit — для создания информационной модели здания, подготовки рабочей документации и работы со смежниками. Соединение двух рабочих сред помогает по максимуму использовать разные возможности для проектирования.

Обычно импорт любой модели в BIM — мучительная многоходовка. Но для связи Rhinoceros и Revit есть специальный плагин — Rhino.Inside.Revit: с ним работать над проектом и изменять его можно одновременно в Rhino, Grasshopper и Revit. А при импорте формы из Rhino в Revit плагин помогает сразу отнести разные объекты к семействам и работать с ними уже как с BIM-элементами.

У Revit есть свой параметрический инструмент — Dynamo, который часто используют в больших бюро, но интерфейс Grasshopper куда более дружелюбный и гибкий.

→ Например, и в Grasshopper, и в Dynamo есть большая библиотека операций, но Grass предусматривает работу с более простыми командами и не ограничивает пользователя.

→ Для работы с Dynamo необходимо владеть языком программирования Python и периодически использовать его для написания кода, тогда как с Grasshopper можно далеко продвинуться в работе даже без знания языков программирования.

→ А ещё на Grasshopper существует огромное количество плагинов для архитекторов — Ladybug для работы с освещённостью или Kangaroo для расчёта конструкций, чего нельзя сказать о Dynamo.


 Хотите узнать, как работать сразу в Rhino, Grasshopper и Revit, но не знаете, с чего начать? Расскажем на интенсиве «Из Rhino в Revit».

Rhino + V-Ray

Для чего:

Чтобы моделировать и делать визуализации в одной среде.

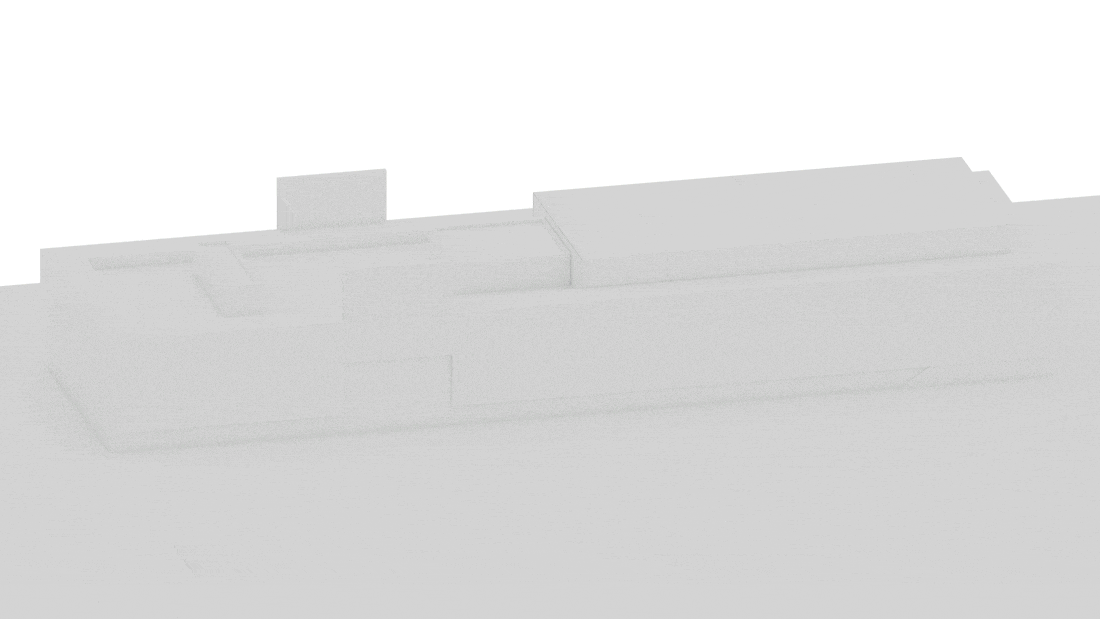

Автор изображения: Александр Габисов, преподаватель интенсива «Rhinoceros + V-Ray»

V-Ray на Rhino позволяет сделать концептуальные рендеры, используя простые текстуры и источники света — и всё это внутри привычного интерфейса Rhino. Посоревноваться в фотореалистичности с рендерами, сделанными в V-Ray на 3ds Max или в Corona Renderer, эти изображения вряд ли смогут, но и получить их можно гораздо быстрее. Например, часто такие рендеры делают BIG и MVRDV.

V-Ray позволяет экспериментировать с визуальным языком: делать белые рендеры-болванки для постобработки в Photoshop, рендеры под макет или проработанные рендеры, стремящиеся к фотореалистичности.

Хотя Rhino пока только набирает популярность в России, им активно пользуются в европейских, американских и китайских университетах и бюро. Так что после того, как освоите инструменты моделирования, переходите к визуализации и учитесь создавать и подавать проект в одной среде — такой навык определенно пригодится при поступлении в иностранные вузы и прибавит плюсиков на собеседовании в бюро мечты.


Хотите делать визуализации прямо в Rhino? Покажем, как на интенсиве «Rhinoceros + V-Ray».

Rhino + Illustrator

Для чего:

Чтобы быстро настраивать графику планов, схем и диаграмм и легко её масштабировать.

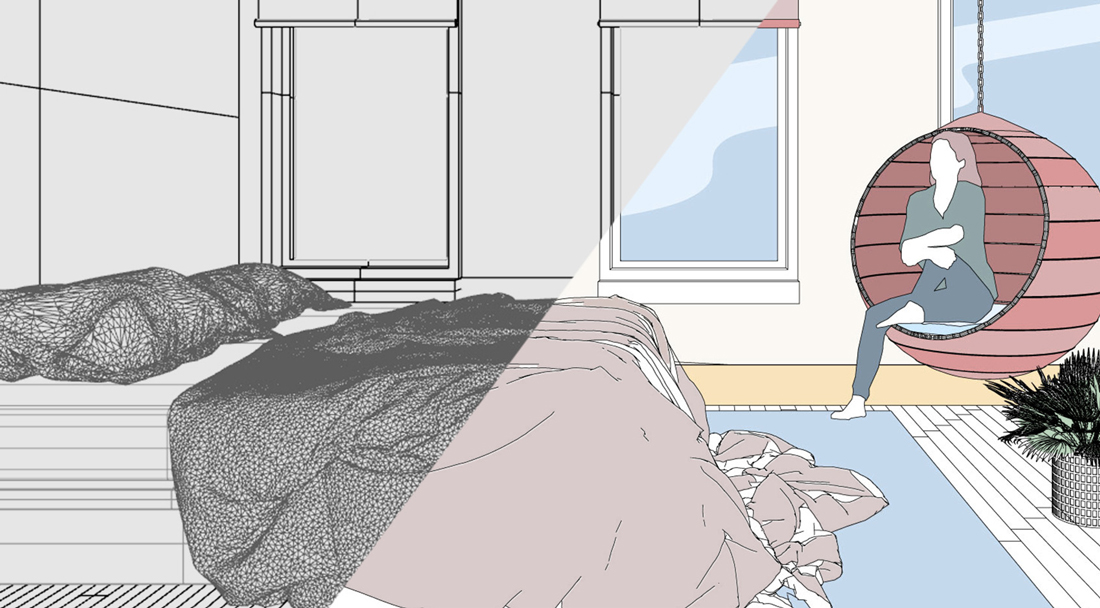

Источник изображения: https://blog.myzaostudio.com/rhino-illustrator/

В Rhino есть встроенные инструменты работы с графикой, но экспортировать изображения (диаграммы и чертежи) можно только в растровом формате. Часто для работы и публикаций нужна векторная, то есть масштабируемая, графика — для этого нужен Illustrator.

В отличие от других программ Rhino легко работает с родным форматом Illustrator (ai), и все кривые, чертежи и линии импортируются в Illustrator без какой-либо потери качества. Можно быстро вытащить любые формы, сечения и размеры из модели и импортировать их в Illustrator, чтобы затем изменять толщины линий, делать заливки, добавлять выноски и пояснения.

К тому же в Illustrator удобно делать коллективную подачу: когда участники проекта работают в разных софтах, а финальные картинки нужно готовить в одной среде.

А рабочие файлы из Illustrator отлично связываются с файлами в InDesign: в результате можно быстро собрать финальный альбом. Обновили модель в Rhino? Вы можете быстро экспортировать диаграммы в Illustrator, изменить их и обновить в InDesign автоматически.


Рассказываем, как начать работать в Rhino и освоить продвинутые инструменты для работы с графикой, визуализацией или параметрическим дизайном на курсах и интенсивах
