Ресурсы для предпроектного исследования территории
Где искать и бесплатно скачивать открытые данные
Дарья Гридина
20.05.2021
Время чтения: 10 мин
Ни один крупный проект не обходится без подготовительного этапа — исследования. Анализ градостроительной ситуации, участка проектирования и его контекста — не единственная, но важная часть предпроектного исследования, и ответственность за неё часто лежит именно на архитекторе.
Как функционирует город сейчас? Что было рядом с участком раньше? Как новый проект может изменить жизнь места? Мы составили список онлайн-карт и бесплатных ресурсов с открытыми данными, которые помогут лучше понять градостроительный контекст проекта и ответить на эти вопросы.
Градостроительный анализ — это всегда работа с планами, картами и множеством геоданных: точками объектов, линиями дорог, полигонами зданий или районов. Каждый из них имеет привязку к конкретной локации и атрибуты — описание характеристик: например, высотность и функция у зданий или категория и тип покрытия у дорог.
Большинство ресурсов в нашем списке позволяют скачивать данные как раз в форматах с геопривязкой: .gejson, .kml, .geotiff и другие. Для работы с ними архитекторы, урбанисты и аналитики используют GIS-инструменты.
Границы и назначения территорий, характеристики объектов: зданий, улиц и дорог, зелёных зон, водоёмов и т.д. Больше всего данных доступно о крупных городах России и Европы, меньше — о городах США и странах Азии.
Слои со всеми представленными данными: геометрия (точки, линии и полигоны) с геопривязкой и атрибутами. Формат для скачивания — .geojson.

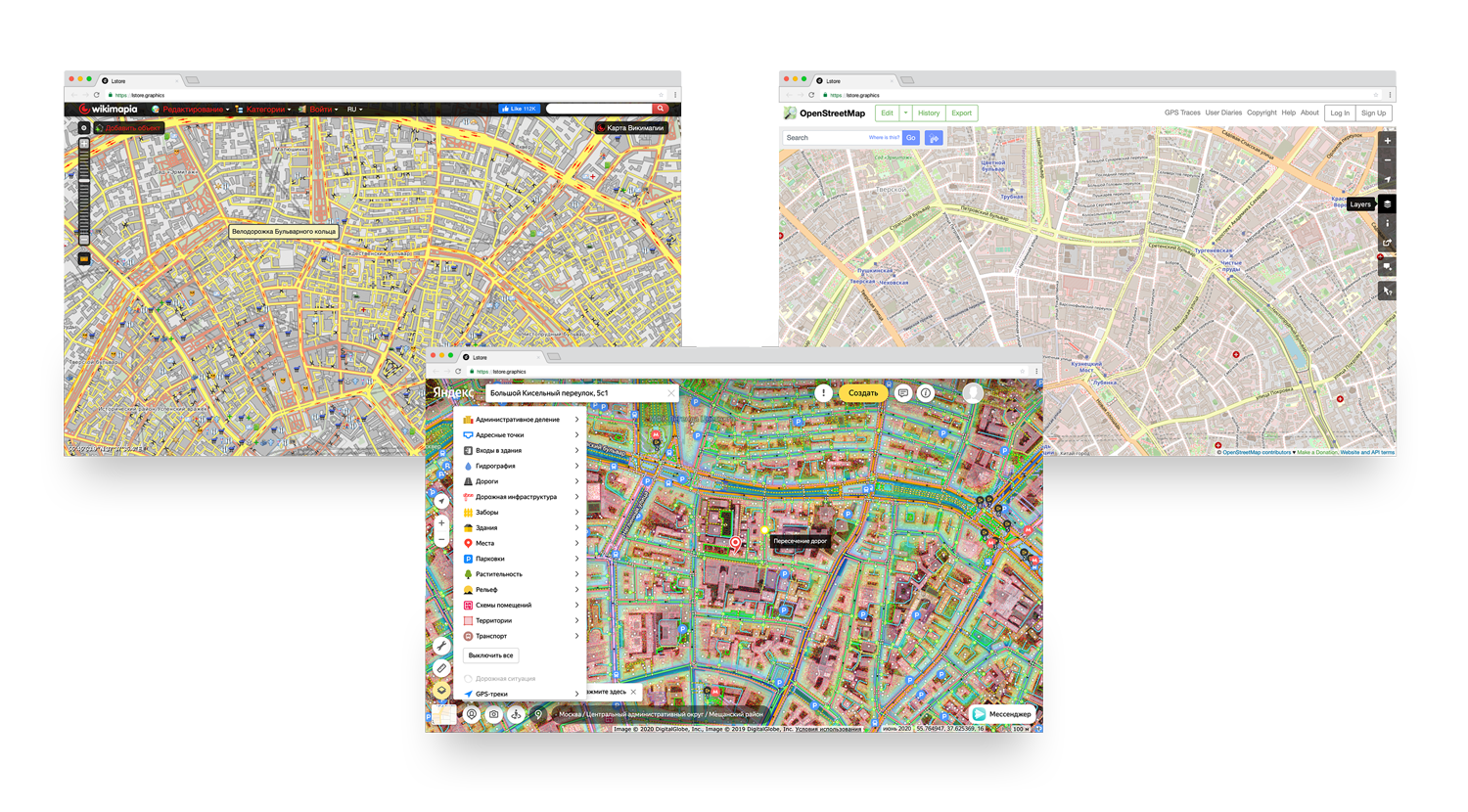

Онлайн-карта мира, которая постоянно пополняется и редактируется пользователями — самый популярный источник информации для градостроительного исследования.
На OSM всегда много данных и они актуальные. Но встречаются и неточности — например, неверно заполненные или пустые таблицы атрибутов. Не лишним будет самостоятельно проверить информацию о самых важных объектах.
Скачать любые данные можно напрямую с сайта OSM — или можно использовать плагин QGIS Overpass Turbo. Инструкцию по работе с плагином можно посмотреть на Wiki сайте OSM.
Если скачивать данные по слоям неудобно, то с сайта Geofabrick можно бесплатно скачать готовые подборки файлов .geojson с данными OSM для отдельных регионов и областей. А с сайта Nextgis — проекты QGIS с уже выстроенной структурой слоёв, атрибутов и настроенной графикой, но платно. Так, например, проект для Москвы с данными, обновлёнными в день заказа, обойдется в 300 ₽.
То же, что и на OSM, но более подробно и в основном лишь для территории России. Например, здесь можно просмотреть трек-снимки маршрутов (подробная фотофиксация территории), gps-треки автомобилей, ориентацию входов в здания. Таже доступна информация о покрытии дорог и даже пешеходных тропинок.
Ничего. Пользоваться картой можно только онлайн.
Как и OSM, Народная карта Яндекс — это Open Source-проект: в качестве основы для неё используются данные с Яндекс-карт, но пользователи могут их пополнять и редактировать. Причём комментарии людей отображаются на карте даже без согласования с модераторами, поэтому данные Народной Карты максимально свежие и актуальные, но и здесь могут встречаться неточности.
Многое из того, что есть на OSM, а также неожиданную и редкую информацию о существующих и утраченных объектах — например, увидеть контуры застроенных улиц и исчезнувших водоёмов. Плотность данных о территории всех стран мира более-менее одинакова, в том числе и для стран Азии.
Ничего. Пользоваться картой можно только онлайн.
Такой же Open Source-проект, как OSM или Народная карта Яндекс. Главное отличие Wikimapia в том, что на этой онлайн-карте собран большой слой исторической и «фольклорной» информации: здесь можно прочитать комментарии пользователей об истории зданий и даже руин, увидеть редкие фото объектов, границы утраченных скверов, речек и прудов, найти отметки бункеров и старых инфраструктурных объектов. Правда, большая часть информации уже давно не обновляется, но в этом есть свои плюсы для исторического анализа.
https://www.strava.com/
(Сервис работает только через VPN)
Маршруты передвижения спортсменов, наиболее популярные места для пробежек и поездок на велосипеде. Доступна информация о территории всех стран.
Ничего. Пользоваться картой можно только онлайн.

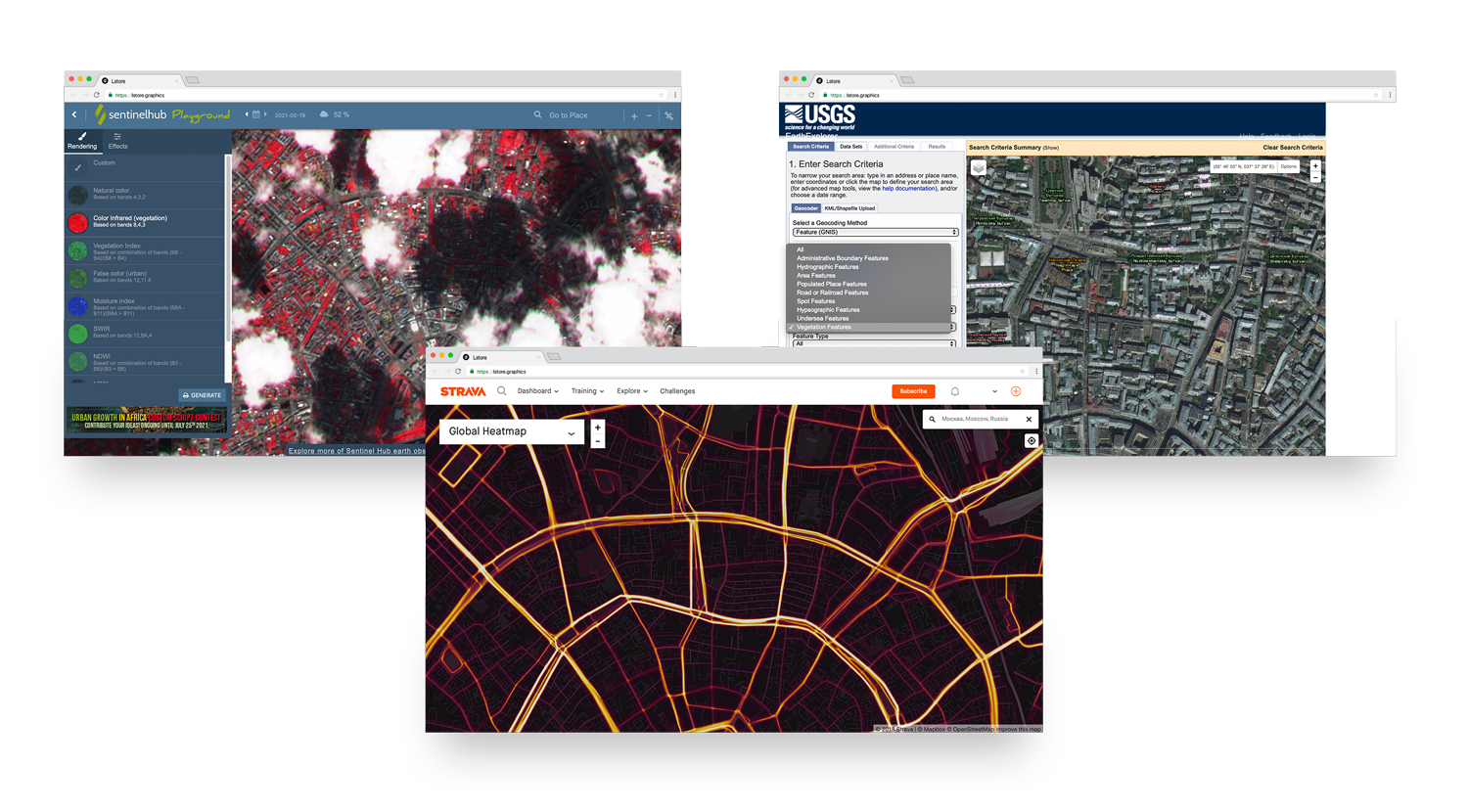

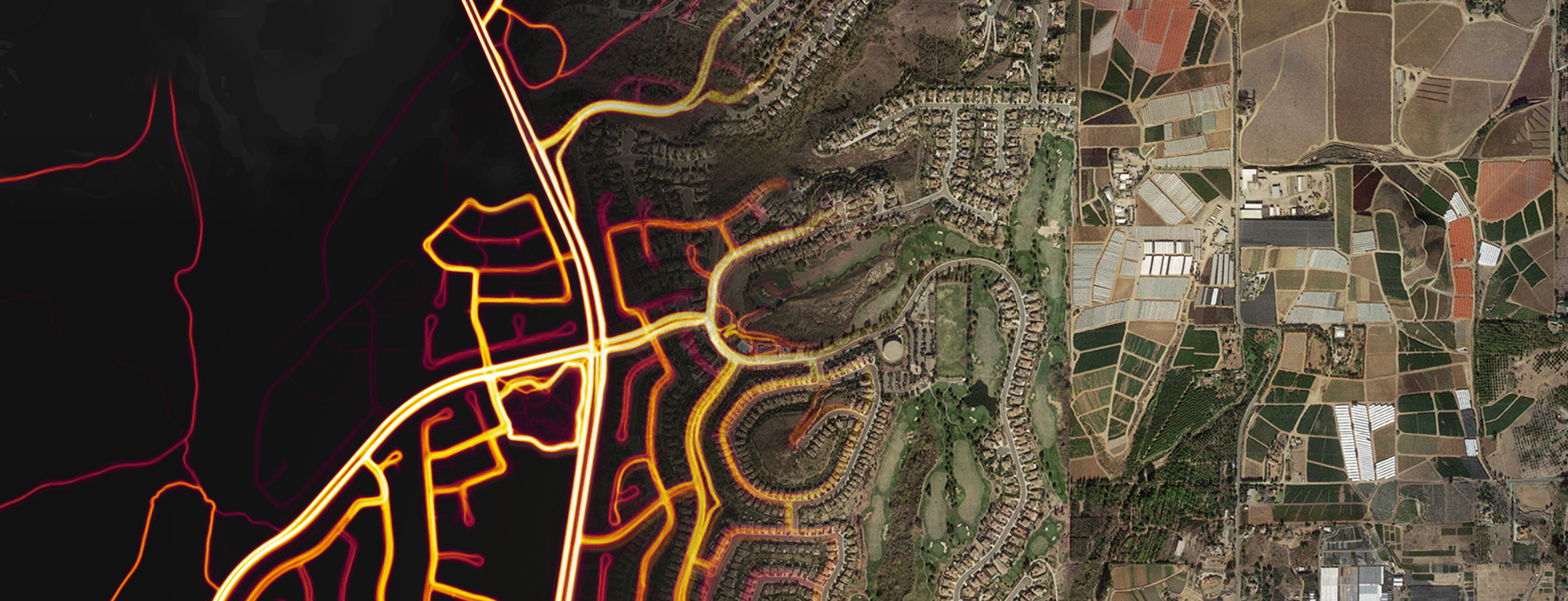

Онлайн-карта маршрутов всех пользователей мобильного приложения Strava — преимущественно бегунов и велосипедистов. Главный вывод, который помогает сделать Strava Global Heatmap — доступность и проницаемость территорий и интенсивность использования общественных пространств: по опасным и необустроенным местам бегать не захочется, а по закрытым просто не получится.
Данные на карте довольно симпатично визуализированы — для анализа можно делать принтскрины прямо с сайта или подгружать карту в виде растровой подложки в QGIS. Делать это мы также учим на курсе «GIS. Предпроектный анализ».
Информацию о рельефе местности — для всех стран.
Подложку с рельефом в формате .geotiff.
Оба сайта позволяют скачать файлы топографической съёмки в .geotiff — растровом формате с геопривязкой. Используя его для работы в QGIS можно путём несложных манипуляций получить векторные горизонтали на территорию — и не надо ничего долго и мучительно вычерчивать в AutoCAD.
Принципиальное различие между двумя сайтами в том, что c USGS можно скачивать данные разных спутниковых снимков, в то время как с ASTER можно скачать только данные, созданные на основе спутника Terra. К тому же ASTER более интуитивный и понятный в использовании.
Информацию о зелёных зонах — для всех стран.
Фрагмент карты в формате .jpeg.
Веб-приложение для просмотра, анализа и оценки изображений, которое позволяет комплексно изучить озеленение планеты. Сервис позволяет применять к спутниковым снимкам восемь комбинаций каналов, с помощью которых можно посмотреть индекс влажности и другие экологические показатели зелёных территорий. Также можно узнать об изменениях, которые произошли на поверхности Земли, начиная с марта 2017 года.
Без регистрации и дополнительной оплаты карту можно просматривать только в достаточно большом масштабе, но зарегистрированные пользователи могут получить более детализированную информацию — бесплатная пробная подписка действует 30 дней.
Информацию о геологии, гидрологии, экологии, урбанизации и озеленении — для всех стран.
Фрагмент карты в формате .jpeg и .png, а после регистрации и .geotiff
Сервис для комплексного изучения озеленения планеты. Содержит данные всех версий SantinelHub, веб-приложения для просмотра, анализа и оценки спутниковых снимков, а также категории, которые удобно разбиты по темам: сельское хозяйство, атмосферное загрязнение, гидрология, геология, водоемы, таяние льдов, озеленение, урбанизация.
SentinelHub EO Browser позволяет применять к спутниковым снимка комбинации каналов и получать соответствующие индексы. С его помощью можно, например, наблюдать за изменениями планеты и скачивать спутниковые снимки в высоком разрешении. Зарегистрированные пользователи могут скачивать снимки в самом высоком разрешении и .geotiff, а также все применяемые каналы.
Старые карты, генеральные планы и аэрофотосъемки — преимущественно для городов России, но на сайте есть и атласы мира. Для Москвы, например, доступны документы, начиная с XI века.
Бесплатно сервисом можно пользоваться только онлайн. За отдельную плату можно заказать скан любой карты или снимка.

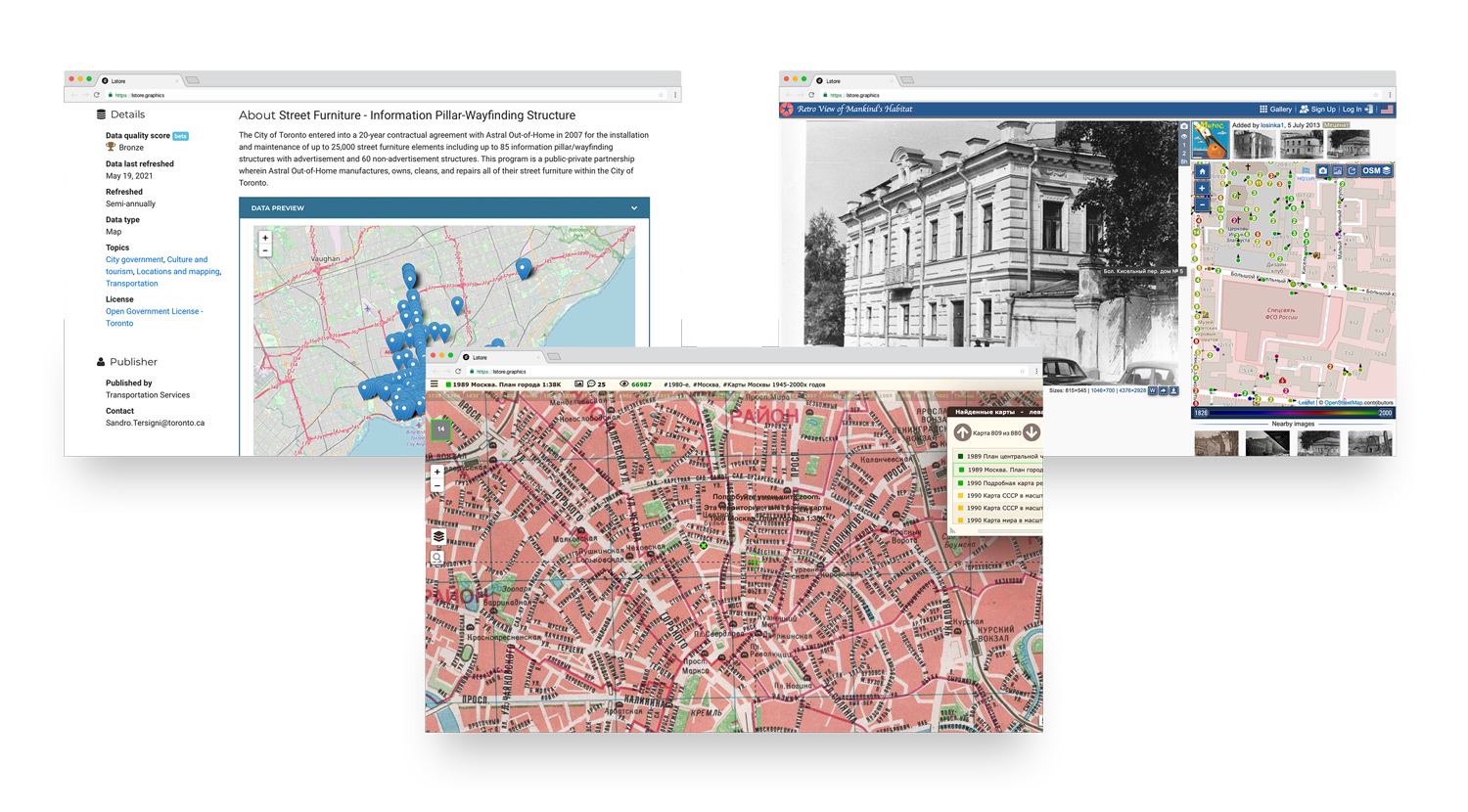

Не просто онлайн-архив старинных карт, но ещё и удобный сервис для сравнения документов между собой. С помощью Retro Map можно узнать, как выглядела территория города или района несколько сотен лет назад, какими были планы на его развитие и застройку, что отмечали на туристических картах или какой была первая трамвайная сеть.
Работать с сервисом удобнее всего в режиме «Две карты», когда экран делится пополам между старой и современной картой города, а курсор синхронно перемещается по обеим половинам экрана и позволяет пользователю не потеряться. Сравнение возможно благодаря тому, что все карты в архиве имеют точную геопривязку и хорошо накладываются друг на друга.
Архивные фотографии территорий: профессиональные и любительские. Доступна информация о территории всех стран.
Все представленные изображения в формате .jpeg.
Сайт с множеством архивных фотографий, каждая из которых имеет чёткую геопривязку, причём на карте обозначены не только точки съёмки, но и направления камеры. Изображения на карту добавляют сами пользователи, поэтому здесь много фотографий из семейных архивов горожан: любительские снимки детей во дворах, виды с балконов советских новостроек и т.д. У каждой фотографии проставлена дата, а некоторые сопровождаются небольшим комментарием автора.
Проект позволяет понять, как выглядел город в ХХ, а то и в XIX веке и прочувствовать историю места.
Результаты опросов, информацию о планируемых городских проектах, статистические данные о конкретном городе и его жителях.
Все представленные данные в виде таблиц в формате .xlsx (иногда с уже настроенной геопривязкой), а также .pdf презентаций и файлов с исследованиями.
В качестве примера — сайты открытых данных для Москвы (https://data.mos.ru/) и Торонто (https://open.toronto.ca/), но подобные официальные порталы открытых данных можно найти практически для любых крупных городов. Главное отличие таких ресурсов в том, что данные здесь собраны не в картографических форматах, а преимущественно в табличных — но их легко визуализировать в QGIS. О том, как это сделать, рассказываем на курсе по работе с QGIS для архитекторов.
Данные очень разные и их очень много — чтобы найти действительно полезную информацию, придётся постараться. Но среди информации о власти и неплательщиках здесь встречаются такие находки, как список с геопривязкой всех зданий, попадающих под программу реновации, или данные обо всех велосипедных дорожках Москвы с основной информацией и кратким описанием.
Данные по специальным узким темам — например, информацию о территории распространения лесных пожаров. Доступна информация о территории всех стран.
Все представленные данные в картографических и табличных форматах, спутниковые снимки.
Подборка сайтов с открытыми данными уже разбиты по регионам и темам: экология, озеленение, гидрология, население и т.д. Если для анализа территории нужны неординарные данные — например, информация об уровнях преступности, расположении источников пресной воды или о последствиях стихийных бедствий, то начать поиски такой информации лучше именно отсюда.
Различные данные со всего мира — например, аэрофотоснимки, информация об изменениях климата, ссылки на сайты открытых данных для разных городов.
Все представленные данные в картографических и табличных форматах, спутниковые снимки, изображения, pdf-документы и другое.
Ещё один сайт с подборками открытых данных. Информацию здесь удобно фильтровать по темам, типам данных, источникам или регионам. А в разделе «Apps&Maps» («Приложения и карты») можно найти и просмотреть онлайн уже готовые тематические карты — данные на них уже неплохо визуализированы.
Расположение красных линий, кадастровые границы участка и полную информацию о нём, точную информацию о возрасте, типологии и назначении некоторых зданий — только для территории России.
Ничего. Пользоваться картой можно только онлайн.
Наиболее важная для архитекторов часть сайта Rosreestr — публичная кадастровая карта. Она содержит самую полную и актуальную информацию о межевании территории, назначении земель, разрешённом использовании и даже стоимости земельных участков — данные, необходимые для разработки и реализации архитектурных проектов, а также проектов благоустройства и развития территорий.
