Revit для работы с историческим наследием: от лазерного скана до цифрового двойника

Обмеры — это не просто замер размеров. Это архитектурное исследование, которое раскрывает историю, логику и состояние здания. Сегодня используют два принципиально разных подхода: ручные и цифровые обмеры. Они дополняют друг друга и вместе дают полную картину.

Ручные обмеры позволяют непосредственно взаимодействовать с пространством. Архитектор ощущает масштаб, фактуру материалов, видит следы ремонтов, трещины, деформации. Это качественное знание о здании.

Измерения выполняются рулеткой, нивелиром, угломером. Результаты фиксируются на бумаге — в виде чертежей, схем, зарисовок. Личная графика исполнителя — главный «секрет» ручных обмеров. Через рисунок передается опыт, умение выделять главное, характер объекта. Во французской школе реставрации École de Chaillot ручная графика считается аналитическим инструментом: «чертить, чтобы понять». Архитектор не просто измеряет — он «входит» в здание, фиксирует следы трансформаций, изучает пропорции, материал, выявляет закономерности формы. Рисунок становится способом осмысления объекта еще до цифровой обработки.

Современные технологии позволяют зафиксировать здание быстро, точно и без прямого контакта. Полученные данные формируют точную основу для проектирования и реконстркуции — это делает строительный контроль легче, помогает выявлять деформации и отклонения от проекта и сверять фактическое состояние с проектом. Помимо проектной работы, цифровые обмеры используют для создания архивных данных и визуальных моделей для презентаций, публикаций и образования.

Для цифрового обмера используют три основных инструмента:

→ Лазерное сканирование (3D‑сканирование) помогает создать «облако точек» — набор миллиардов координат, фиксирующих каждую точку поверхности здания. Точность — до 1–2 мм.

→ С помощью фотограмметрии можно построить 3D‑модель по серии фотографий (минимум 20–30 кадров с разных ракурсов), сделанных обычным телефоном или фотоаппаратом. Для съемки труднодоступных участков — крыш, шпилей, верхних частей фасадов — фотограмметрию выполняют с дрона и дополняют видеоматериалами.

Полученные данные обрабатываются в специализированном ПО (Recap, Agisoft Metashape, CloudCompare) и преобразуются в облако точек (.rcp, .ply), цифровую поверхность (DEM), ортофотопланы и 3D‑модели.

Данные собраны — миллиарды точек, тысячи фотографий, папки с полевыми зарисовками. Что дальше? Именно здесь начинается работа Revit.

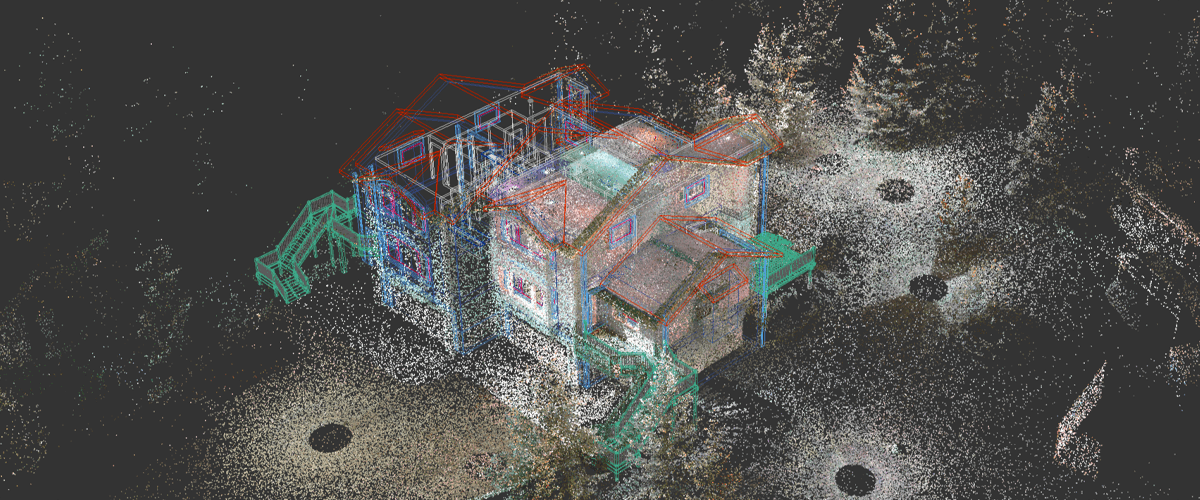

Облако точек — это «слепок» здания, но оно не знает, где стена, где колонна, где труба. Это просто координаты. Revit превращает эти координаты в информационную модель: каждый элемент получает имя, материал, фазу, статус охраны и связь с остальными элементами. Из массива данных рождается цифровой двойник — не картинка, а рабочий инструмент.

Как именно это происходит на реальных проектах — в кейсах ниже.

В 2010 году Эндрю Тэлон, историк архитектуры из Vassar College, выполнил полное лазерное сканирование Собора Парижской Богоматери. Десятки позиций сканера, свыше миллиарда точек — каждый камень, каждый свод, каждая контрфорсная арка были зафиксированы с миллиметровой точностью.

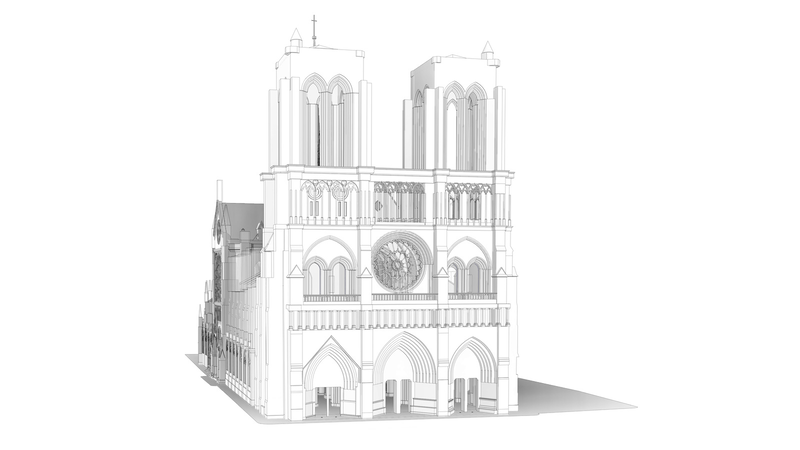

В апреле 2019‑го, через несколько месяцев после смерти Тэлона, собор охватил пожар. Шпиль рухнул, свод частично обрушился, стропильная система XIII века — «лес» (la Forêt) — была уничтожена. Сканы собора стали незаменимой основой для работы. Облако точек было импортировано в BIM‑среду и использовано для создания точной модели собора до пожара.

BIM-модель позволила реставраторам:

→ Точно определить геометрию утраченных конструкций — шпиля Виолле‑ле‑Дюка (1859), деревянных ферм, каменных сводов.

→ Выявить деформации, существовавшие до пожара — некоторые колонны имели отклонения от вертикали, зафиксированные Таллоном.

→ Планировать последовательность работ в 3D, учитывая хрупкость поврежденных конструкций.

Autodesk предоставил программное обеспечение и инженерную поддержку проекту реставрации. BIM‑модель объединила данные лазерного сканирования, фотограмметрии и архивных чертежей.

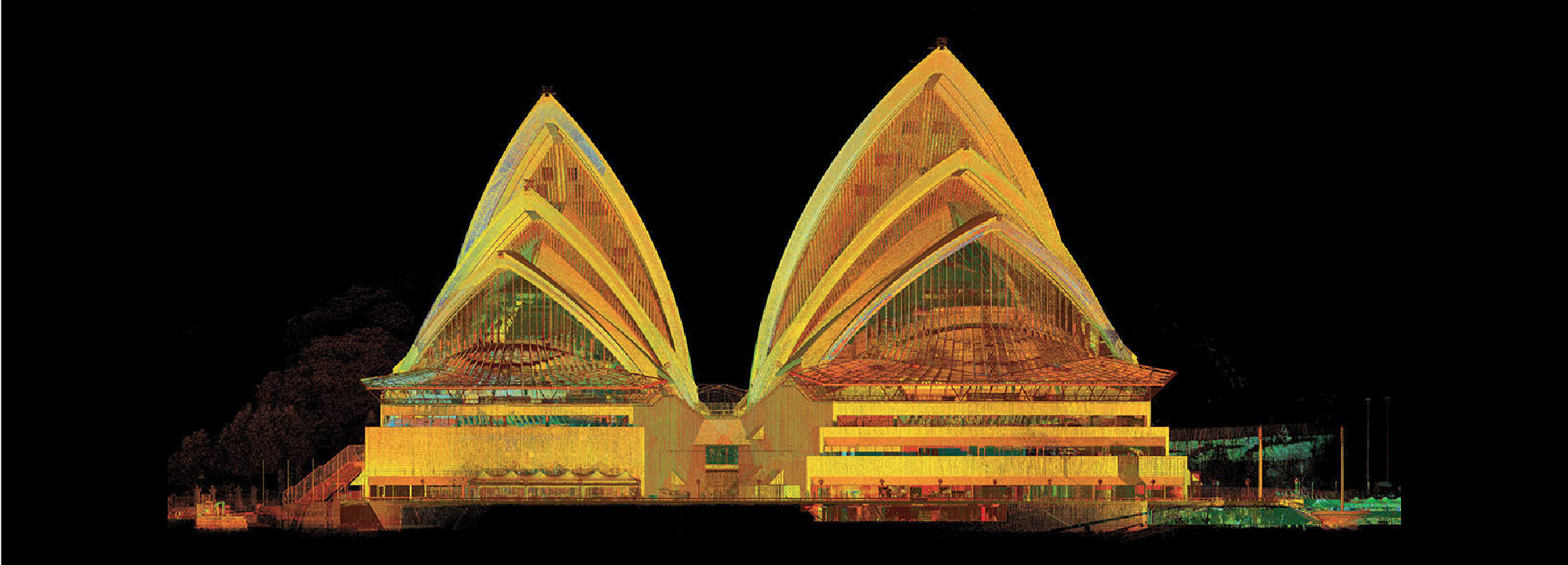

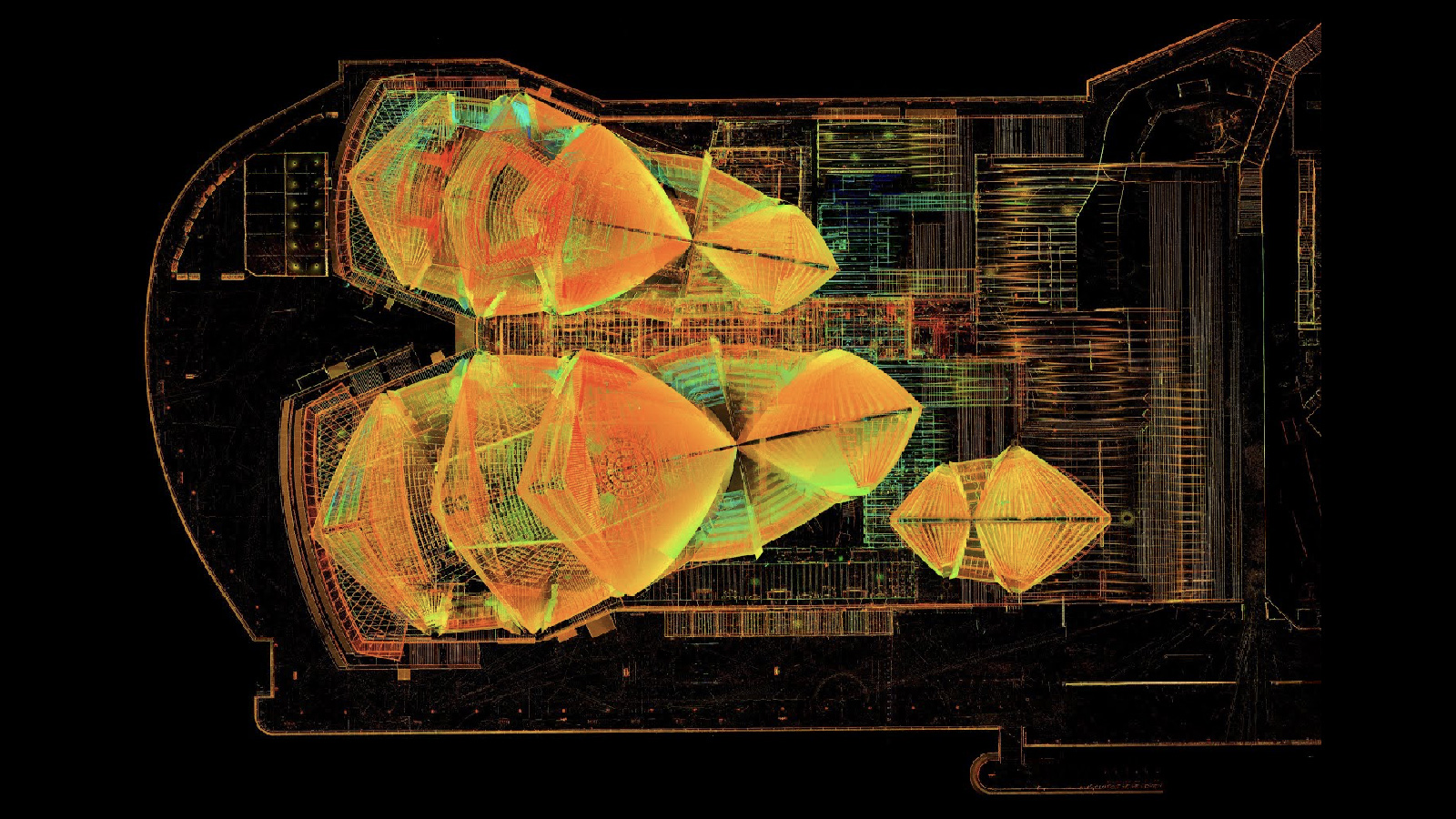

Сиднейская опера — объект ЮНЕСКО и одно из самых геометрически сложных зданий XX века. В рамках программы Decade of Renewal конструкторы оперы Arup разработали цифровую модель на основе лазерного сканирования.

В здании используются акустические панели, и каждая из них имеет уникальную форму. В AutoCAD каждую пришлось бы чертить отдельно — в Revit создается параметрическое семейство: задаются правила, а геометрия адаптируется к реальным размерам со скана. Одно семейство — сотни вариантов. При реконструкции Concert Hall новый акустический потолок проектировался поверх облака точек. Разница между чертежами 1960‑х и реальной геометрией достигала критической для акустики разницы в нескольких сантиметров.

Каждому элементу здания присвоены данные через Schedule2: год установки, производитель, срок службы, статус охраны ЮНЕСКО. После завершения ремонта модель не ложится на полку — она становится основой для эксплуатации здания: управляющая компания видит, когда менять фильтры, где проходит кабель, кто устанавливал конкретную панель.

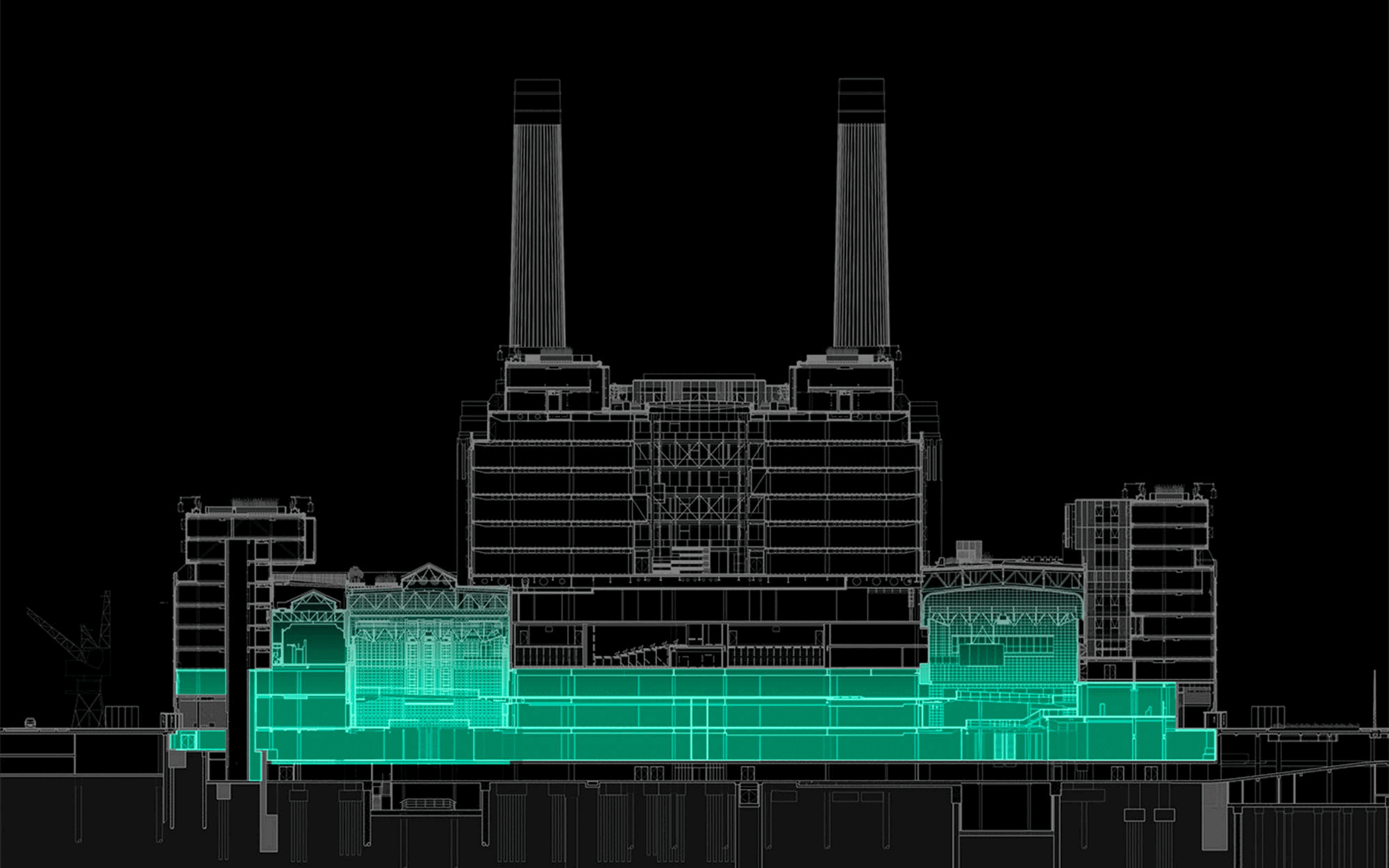

Электростанция Баттерси — памятник Grade II*3, один из символов Лондона, у которого не сохранилось полного комплекта актуальных чертежей. После закрытия в 1983 году здание пережило несколько провалившихся попыток реконструкции и лишь в 2010‑х проект стартовал: электростанцию реконструировали и превратили в многофункциональный комплекс, сохранив исторический каркас. WilkinsonEyre работали над зданием станции, Foster + Partners и Gehry Partners — над жилыми кварталами.

С помощью лазерного сканирования архитекторы выявили деформации кирпичных стен, отклонения стальных ферм, состояние знаменитых дымовых труб. Все это зафиксировано в Revit как существующее состояние через Existing Phase4. Новые воздуховоды, кабельные трассы, водопровод — все это нужно было провести через здание, набитое историческими конструкциями, которые нельзя трогать.

Revit‑модель экспортировалась в Navisworks5, где автоматический Clash Detection6 выявлял пересечения нового с существующим. В AutoCAD коллизия — это линия, пересекающая другую линию на чертеже: ее легко не заметить. В Revit коллизия — это физическое столкновение трехмерного воздуховода с трехмерной балкой. Программа не просто показывает его, а составляет отчет: что пересекается, где, насколько, кто ответственный. Каждая коллизия — это потенциальная остановка стройки, переделка, перерасход, но с помощью BIM-модели тысячи коллизий устранили на экране, а не на площадке. Здание открывалось частями и Revit позволял фильтровать модель по этапам строительства, выдавая подрядчикам только те чертежи, которые относятся к их этапу, без информационного шума.

Миланский собор строится и реставрируется с 1386 года — Veneranda Fabbrica del Duomo работает над ним непрерывно уже семь столетий. Исследователи Политехнического университета Милана создали H‑BIM7 собора в Revit и опубликовали результаты, сделав этот кейс одним из наиболее документированных в академической литературе.

Исследователи признали, что моделирование готического собора в Revit — борьба с инструментом. Готические своды, пинакли, аркбутаны — ничего из этого нет в стандартной библиотеке Revit: программа «думает» типовыми элементами. Исследователи разработали адаптивные семейства — параметрические объекты, принимающие нерегулярную форму. Rhino создал бы более красивую модель быстрее, но она была бы «немой» — геометрия без данных. Модель в Revit помогает отвечает на вопросы: каждый каменный блок — это объект с данными. Один клик — и Revit выдает спецификацию: «все блоки из мрамора с состоянием «требует замены»», их координаты и объем. Цветовая карта фасадов через Filters показывает, где вмешательство нужно немедленно, а где может подождать.
