Ошибки и предупреждения в Revit

Коллизии и помещения: 14 примеров

Павел Медведев

25.07.2023

Время чтения: 8 мин

Система уведомлений в Revit — один из механизмов, помогающих программе хранить точные и подробные данные о проекте и взаимосвязях внутри него. Они подчеркивают потенциальные проблемы или несоответствия в модели.

Список самых распространенных ошибок, их опасностей и способов решения составил Паша Медведев — BIM-специалист и преподаватель наших курсов по Revit.

Предупреждения можно проигнорировать, устранив проблему потом. Ошибка же обычно предлагает набор действий, которые можно предпринять сразу же. Ошибки не позволяют программе функционировать должным образом или выполнять определенные операции, поэтому они часто требуют немедленного решения. Они отображаются в окне в правом нижнем углу экрана.

Посмотреть полный список ошибок и предупреждений с подробностями и найти связанные с ними элементы модели можно с помощью специального окна «Просмотр предупреждений (Review Warnings)»:

eng.: Manage → Review Warnings
рус.: Управление → Просмотр предупреждений

Разбираем две самые острые темы:

1. Коллизии
2. Работа с помещениями

Коллизии

Сперва рассмотрим уведомления, связанные с коллизиями — пересечениями элементов модели между собой:

1.1. Пересечение стен
1.2. Полное пересечение элементов
1.3. Пересечение окон и дверей с перпендикулярной стеной
1.4. Дублирование компонентов
1.5. Ошибка вырезания семейства из основы
1.6. Элементы ошибочно соединены
1.7. Нулевой или отрицательный объем стены

Пересечение стен

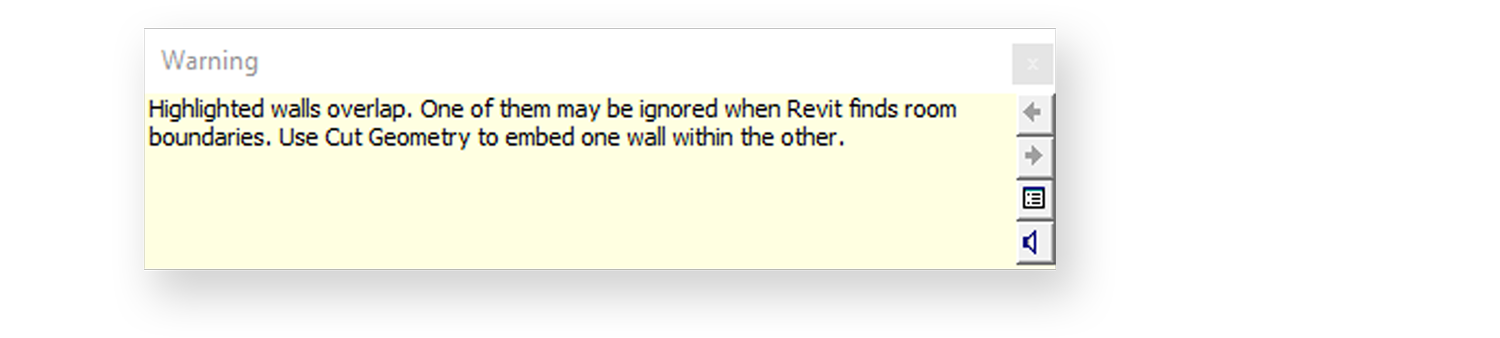

eng.: Highlighted walls overlap. One of them may be ignored when Revit finds room boundaries. Use Cut Geometry to embed one wall within the other.

рус.: Выделенные стены пересекаются. Одна из них может быть проигнорирована при поиске границ помещения. Используйте команду «Разрешить вырезание геометрии» для внедрения одной стены в другую.

Причины

Объемы двух параллельных стен пересекаются.

Возможные последствия

Неправильный подсчет материалов стен (участок пересечения будет учтен дважды), неправильное определение геометрических характеристик помещения.

Способы устранения

В случае непреднамеренной коллизии нужно скорректировать модель так, чтобы стены не пересекались. Если геометрия стен была смоделирована так намеренно, то коллизию нужно устранить с помощью команды «Соединить (Join)».

Методы профилактики

Чаще всего эта ошибка возникает по неаккуратности. Например, при построении стен на плане не была учтена их высота, и их объем пересекается со стенами на других этажах. Другой причиной может быть конфликт со стенами, скрытыми на выбранном виде. Будьте внимательны и держите в уме наличие в пространстве других стен.

Полное пересечение элементов

eng.: One element is completely inside another.

рус.: Один элемент полностью внутри другого.

Причины

Объем одного тела находится полностью внутри объема другого, а сами тела соединены.

Возможные последствия

Некорректное графическое отображение на видах, неправильный подсчет числа и объемов элементов, а также количества их материалов.

Способы устранения

Использовать команду «Переключить порядок присоединения (Switch Join Order)».

Методы профилактики

Следите за тем, в каком порядке прощелкиваете элементы при использовании команды «Соединить (Join)»: сначала нужно указывать вычитающий элемент, а потом вычитаемый, но не наоборот.

Пересечение окон и дверей с перпендикулярной стеной

eng.: Insert conflicts with joined Wall.

рус.: Конфликт с примыкающей стеной при вставке.

Причины

В окно или дверь упирается торец стены, перпендикулярный их основе.

Возможные последствия

Некорректное графическое отображение на проекциях, ошибки в планировочных решениях.

Способы устранения

Отодвинуть один элемент от другого.

Методы профилактики

При расстановке окон или дверей на одном виде сверяйтесь со связанной проекцией. Например, расставляя окна на фасадах, проверяйте, не мешают ли они стенам на планах этажей.

Дублирование компонентов

eng.: There are identical instances in the same place. This will result in double counting in schedules.

рус.: В одном и том же месте имеются идентичные экземпляры. Это приведет к дублированию позиций в спецификациях.

Причины

Два абсолютно идентичных элемента модели находятся в одном и том же месте.

Возможные последствия

Неправильный подсчет количества элементов.

Способы устранения

Если число элементов некорректное, нужно удалить один из них. Если корректное — разнести элементы в разные точки пространства.

Методы профилактики

Выбирайте правильную опцию вставки элементов при их копировании — почти всегда эта ошибка вызвана тем, что использован вариант «Вставить в то же место (Alligned to Same Place)».

Ошибка вырезания семейства из основы

eng.: Instance(s) of <Instance name> not cutting anything.

рус.: Экземпляры <Имя экземпляра> ничего не вырезают.

Причины

Полая геометрия внутри семейства не находит объемную геометрию основы.

Возможные последствия

Семейство не сможет быть размещено в этом месте.

Способы устранения

Убедиться в корректности габаритов вырезающего основу семейства и месте его размещения. Если новое окно или дверь врезается в существующий проем, присвоить последнему стадию демонтажа, совпадающую со стадией возведения вставки.

Методы профилактики

Следите, чтобы вырезающие семейства не совпадали друг с другом в пространстве (см. предыдущий пункт), а также следите за корректностью значений стадийных параметров.

Элементы ошибочно соединены

eng.: Highlighted elements are joined but do not intersect.

рус.: Выделенные элементы объединены, но они не пересекаются.

Причины

Коллизия «наоборот»: один элемент пытается вычесть свой объем из другого, но не находит его, потому что они не пересекаются в пространстве.

Возможные последствия

Revit будет постоянно ожидать последующего пересечения элементов и тормозить. Чем больше подобных «соединений», тем медленнее будет работать модель.

Способы устранения

Если элементы должны быть соединены, измените модель так, чтобы обеспечить их соприкосновение. Если соединение ошибочно, устраните его с помощью команды «Отсоединить элементы геометрии (Unjoin Geometry)».

Методы профилактики

Будьте внимательны при соединении элементов и изменении уже соединенных. Лучше всего соединять их в самом конце работы над моделью при подготовке видов к размещению на листах.

Нулевой или отрицательный объем стены

eng.: The top of the Wall is lower than the base of the Wall.

рус.: Верх стены находится ниже, чем подошва стены.

Причины

Привязка верха стены совпадает или находится ниже привязки её низа, отчего объем стены получается нулевым или отрицательным.

Возможные последствия

Стена будет удалена из модели.

Способы устранения

Назначить корректные значения параметров «Зависимость снизу (Base constraint)» и «Зависимость сверху (Top constraint)». Переместить в корректное положение уровни, к которым привязаны стены.

Методы профилактики

Следите за привязками стены по вертикали. Часто при моделировании стен высотой меньше высоты этажа, например, цоколей и парапетов, нужно задавать смещение от нижнего или верхнего уровней. Лучше сделать это один раз на разрезе/фасаде, установив корректность значений привязок визуально, после чего продолжить работу на плане.

Помещения

Теперь рассмотрим ошибки и предупреждения, связанные с помещениями в Revit. Внимательная работа с этой категорией крайне важна: с ней тесно связан весьма насущный вопрос — подсчет технико-экономических показателей.

2.1. Несколько помещений в одном контуре
2.2. Помещение осталось в проекте после удаления
2.3. Некорректный контур границ помещения
2.4. Избыточная расчетная высота помещений
2.5. Удаление марки помещения с сохранением помещения
2.6. Одинаковые номера разных помещений
2.7. Марка помещения вне его границы

Несколько помещений в одном контуре

eng.: Multiple Rooms are in the same enclosed region. The correct area and perimeter will be assigned to one Room and the others will display "Redundant Room". You should separate the regions, delete the extra Rooms, or move them into different regions.

рус.: Несколько элементов «Помещения» в одной и той же окруженной области. Корректные значения площади и периметра будут назначены одному элементу «Помещение», а для других будет отображаться «Избыточное помещение». Следует разделить области, удалить лишние «Помещения» или перенести их в другие области.

Причины

Несколько помещений оказались в одном контуре из стен или разделителей.

Возможные последствия

Будет подсчитываться площадь, периметр и объем только одного помещения в контуре. Вместо этих параметров будет показан текст Redundant Room (Избыточное помещение), в результате чего экспликация будет некорректной.

Способы устранения

Сделать так, чтобы на один контур приходилось по одному помещению, исходя из ваших целей — удалить ненужные или добавить между ними стены или разделители.

Методы профилактики

Будьте внимательны, создавая контуры для помещений, аккуратно расставляйте помещения и будьте осторожны с необдуманным удалением разграничивающих их элементов.

Помещение осталось в проекте после удаления

eng.: A Room was deleted from all model views but still remains in this project. The room can be removed from any schedule or placed back in the model using the Room command.

рус.: Помещение удалено на всех видах модели, но сохранилось в проекте. Помещение можно удалить из всех спецификаций или вернуть в модель с помощью команды «Помещение».

Причины

Помещение было удалено на каком-то виде не через спецификацию, скрипт или плагин.

Возможные последствия

Помещение останется в модели даже после удаления и будет отображаться в экспликациях, если обратное не будет предусмотрено фильтрацией.

Способы устранения

Удалите соответствующие строки в спецификации.

Методы профилактики

Помещения, которые больше никогда не пригодятся в этой модели, удаляйте сразу через экспликации помещений.

Некорректный контур границ помещения

eng.: Room is not in a properly enclosed region.

рус.: Помещение — область, которая неправильно окружена.

Причины

Нарушена целостность границ помещения.

Возможные последствия

Вместо значений площадей и периметров будет показан текст Not Enclosed (Не окружено), экспликация будет некорректной.

Способы устранения

Восстановите целостность контура, изменив конфигурацию стен или разделителей помещений.

Методы профилактики

Внимательно редактируйте элементы, служащие границами для помещений — стены и разделители.

Избыточная расчетная высота помещений

eng.: Room Volume is being calculated above the Upper Limit of this Room. Change the Upper Limit and Offset or change the height of volume calculations.

рус.: «Объем Помещения» рассчитывается с превышением верхнего предела для данного элемента «Помещение». Измените верхний предел и верхнее смещение или измените значение высоты для расчетов объемов.

Причины

Параметру Computation Height (Расчетная высота) уровня помещения было присвоено значение, слишком большое относительно смещения помещения сверху.

Возможные последствия

Некорректный подсчет объема помещения и вызов ошибки № 2.3.

Способы устранения

Назначьте параметру Computation Height (Расчетная высота) меньшее значение. Если данное помещение ограничено плоской кровлей или перекрытием, смело ставьте 0.

Методы профилактики

Следите за тем, какому параметру уровня присваивается значение — чаще всего возникает путаница с параметром Elevation (Фасад), так как они имеют одинаковые форматы единиц.

Удаление марки помещения с сохранением помещения

eng.: A Room Tag was deleted, but the corresponding Room still exists. You can place another tag for the Room using the Room Tag tool or select the Room and delete it.

рус.: Марка «Помещение» удалена, но соответствующий элемент «Помещение» еще существует. Можно разместить другую марку для элемента «Помещение» с помощью инструмента марок «Помещение» или выбрать Помещение и удалить ее.

Причины

Удаление только марки помещения, но не самого помещения.

Возможные последствия

Путаница на видах — помещение перестанет быть визуально различимым, что неприемлемо для совместной работы — другой человек может поставить туда новое помещение, что приведет к ошибке № 2.1.

Способы устранения

Когда нужно удалить помещение — удаляйте именно его (помните об ошибке № 2.2!). Если нужно было удалить марку — расслабьтесь, все было сделано правильно.

Методы профилактики

Работайте так, чтобы расставленные помещения всегда были заметны благодаря маркам, заливкам, цветовой схеме, своим перекрестьям и т.д.

Одинаковые номера у разных помещений

eng.: Elements have duplicate "Number" values.

рус.: Элементы имеют повторяющиеся значения «Номер».

Причины

Разные помещение имеют одинаковое значение параметра Number (Номер).

Возможные последствия

Если в экспликации помещений отражается нумерация помещений и для этого задействован именно этот параметр, она будет некорректной. Более того, при сортировке помещений по этому параметру и снятой галке Itemize every instance (Для каждого экземпляра) эти помещения сольются в одну строку, а значения остальных параметров в ней станут пустыми.

Способы устранения

Назначьте разным помещениям разные значения этого параметра.

Методы профилактики

Не вводите значения этого параметра вручную, лучше автоматизировать это через какой-либо плагин или скрипт. Если такой возможности нет, меняйте значения через спецификацию всех помещений — так вы сразу будете видеть, какие номера помещений уже используются.

Марка помещения вне его границы

eng.: Room Tag is outside of its Room. Enable Leader or move Room Tag within its Room.

рус.: Марка Помещение вне элемента «Помещение». Включите выноску или перенесите марку Помещение внутрь соответствующего элемента «Помещение».

Причины

Неаккуратное перемещение помещения и его марки относительно друг друга.

Возможные последствия

Марка перестанет отображать значения параметров помещения, вместо них будет символ «?».

Способы устранения

Переместите марку внутрь помещения. Если нужно, чтобы она была вне его — включите выноску.

Методы профилактики

Перемещайте помещения и марки вместе, их положение относительно друг друга можно зафиксировать с помощью создания группы с помещениями внутри и прикрепленной к ней группой марок.
